3.2.2. Действительный цикл четырехтактного дизеля
Рабочий
цикл четырехтактного дизеля (рис.
4)
включает те же процессы, что и цикл
четырехтактного бензинового двигателя.
Однако цикл дизеля имеет некоторые
отличительные особенности. В четырехтактном
дизеле при открытии впускного клапана
(φ1)
в
цилиндр поступает только воздух. Процесс
впуска заканчивается в точке, когда
впускной клапан закрывается. После
закрытия впускного клапана (φ2)
в цилиндре дизеля (как и в бензиновом
двигателе) совершается процесс сжатия
при движении поршня от НМТ к ВМТ. В
отличие от бензинового двигателя в
цилиндре дизеля сжимается воздух и
остаточные газы.

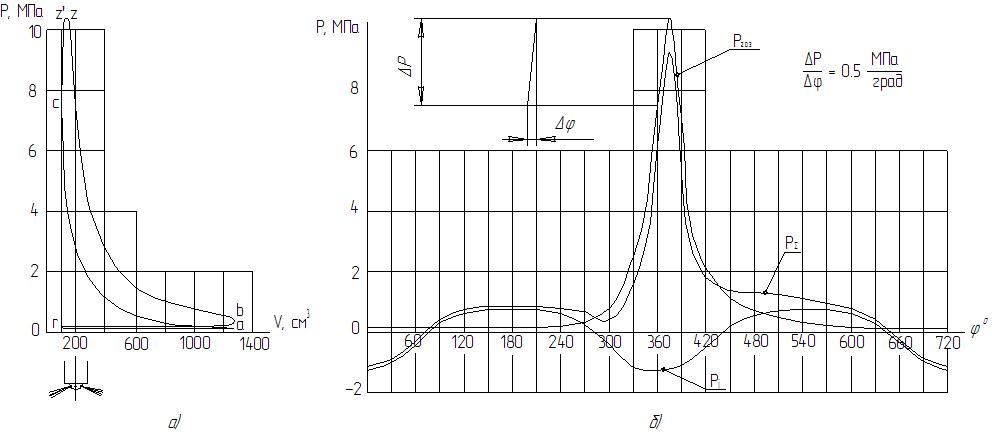

Рис.
4. Индикаторная диаграмма дизеля: а)
свернутая; б) развернутая.
При
приближении поршня к ВМТ в камеру
сгорания цилиндра дизеля впрыскивается
топливо. К этому моменту температура
сжатого воздуха достаточно высока и
превышает температуру самовоспламенения.
Применение
топливного насоса высокого давления и
форсунок с распылителями, имеющими
отверстия малого диаметра, обеспечивает
поступление в камеру сгорания
мелкораспыленного топлива. После
некоторого периода времени (период
задержки воспламенения), в течение
которого впрыснутое топливо подготавливается
к воспламенению, в зонах, где создаются
благоприятные условия по составу смеси,
происходит воспламенение, а затем
интенсивное горение топлива. Процесс
сгорания сначала сопровождается резким
повышением давления (линия с
- z
на диаграмме), а затем в течение небольшого
промежутка времени на участке z
- z’
протекает при почти постоянном давлении.
Догорание топлива происходит при
расширении.
При
открытии выпускного клапана (что
соответствует углу ПКВ
)
начинается выпуск отработавших газов,
который заканчивается, когда клапан
закрывается (что соответствует углу
ПКВ
).
9
