19. Масштабирующие преобразователи тока и напряжения на оу.
- измерительный преобразователь, для изменения размера величины или измерительного сигнала в заданное число раз. Схемы включения:
1 ). Инвертир. Включение: При инвертирующем включении неинвертирующий вход ОУ соединяется с общей шиной.
Выходное напряжение усилителя в инвертирующем включении находится в противофазе по отношению ко входному. Коэффициент усиления входного сигнала по напряжению этой схемы в зависимости от соотношения сопротивлений резисторов может быть как больше, так и меньше единицы.

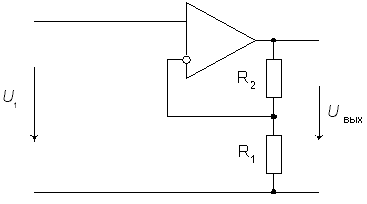

2). Неинвертир. Включение:
В ходной сигнал подается на неинвертирующий вход ОУ, а на инвертирующий вход через делитель на резисторах R1 и R2 поступает сигнал с выхода усилителя. Коэффициент усиления схемы K найдем, положив U2 = 0, R3 = 0, R4 бесконечно велико. Получим:
К ак видно, здесь выходной сигнал синфазен входному. Коэффициент усиления по напряжению не может быть меньше единицы. В предельном случае, если выход ОУ накоротко соединен с инвертирующим входом, этот коэффициент равен единице. Такие схемы называют неинвертирующими повторителями и изготавливают серийно в виде отдельных ИМС по нескольку усилителей в одном корпусе. Входное сопротивление этой схемы в идеале - бесконечно
3). Дифф. Включение
20. Измерительные преобразователи переменного тока.
Преобразователи предназначены для линейного преобразования переменного тока в выходной унифицированный сигнал постоянного тока на изменяющуюся нагрузку без дополнительного источника питания. Применяются для контроля электрических сетей и установок, систем комплексной автоматизации энергообъектов и АСУ различных отраслей промышленности.
Выпрямительными называются устройства, предназначенные для преобразования переменного тока в постоянный ток.
Основным элементом выпрямительного устройства являются вентили (диоды) - приборы, обладающие односторонней проводимостью.
Известны различные типы вентилей: электронные, ионные, полупроводниковые и др
Схема однополупериодной выпрямительной цепи приведена на рис.

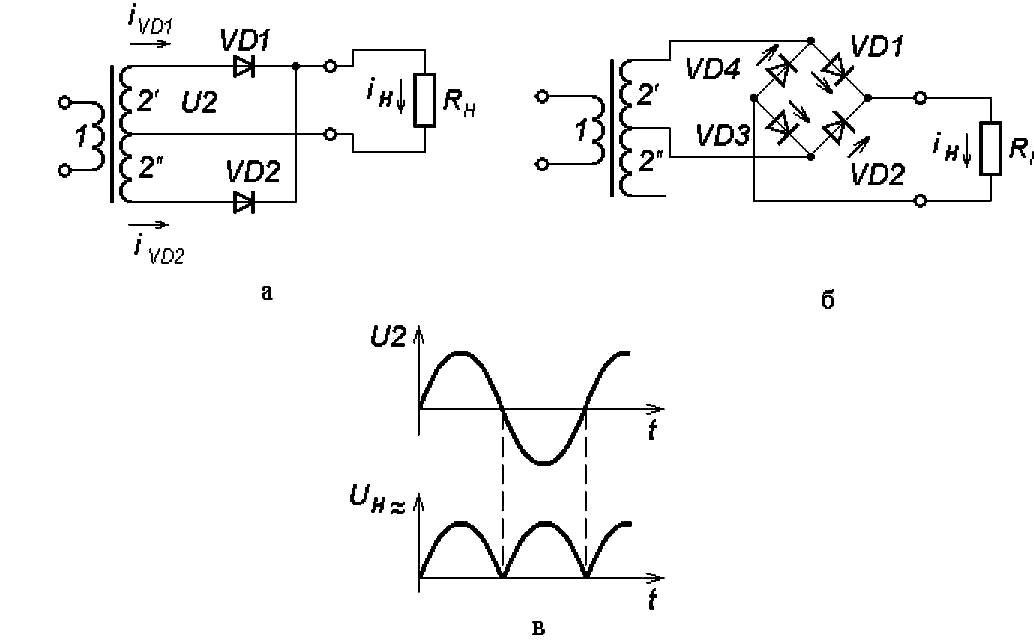

Существует две схемы двухполупериодного выпрямления переменного тока: схема на основе трансформатора со средней точкой и мостовая схема. График изменения выходного напряжения при двухполупериодном напряжении.
21. Способы вывода кодированной информации на цифровых индикаторах.
Индикатор является важным элементом цифровых измерительных приборов. С его помощью осуществляется передача информации от прибора к оператору. Успешный прием и переработка полученной оператором информации возможен только при оптимальном выборе параметров, таких как форма, размер, цвет знаков, яркость, а также угол обзора.
П ри проектировании устройств индикации возникает задача энергетического согласования индикаторов ИМС, а также минимизации кол-ва выводов, межсхемных соединений и контактов. Наибольшее распространение получили устройства использующие поразрядный метод построения схем управления индикаторами при котором в каждом из индуцируемых разрядов имеются функциональные узлы необходимые для согласования уровней сигналов м/у узлами и индикаторами. Обобщенная функциональная схема:
1-входное устройство;
2-запоминающ устройство;
3-дешифратор;
4-устройство согласования;
5-индикатор.
Входное устройство предназначено для приема внешних входных сигналов и передачи их в запоминающее устройство которое хранит информацию во времени её индикации. Дешифратор – преобразует код входного сигнала в код индикатора.
Схема поразрядной индикации позволяет унифицировать отсчетные устройства в пределах нескольких серий.
При увеличении кол-ва разрядов пропорционально увеличивается объем дешифраторов и согласующих устройств, а также резко возрастает кол-во контактов.
