Сложный контур циркуляции.

Для слож­ного контура циркуляции с общей опускной системой (рис. 12.4, в) в рекомендованной по­следовательности строят кривые полезных напоров для каждого подъемного звена сложного контура (рис. 12.6). Поскольку все звенья сложного контура ра-

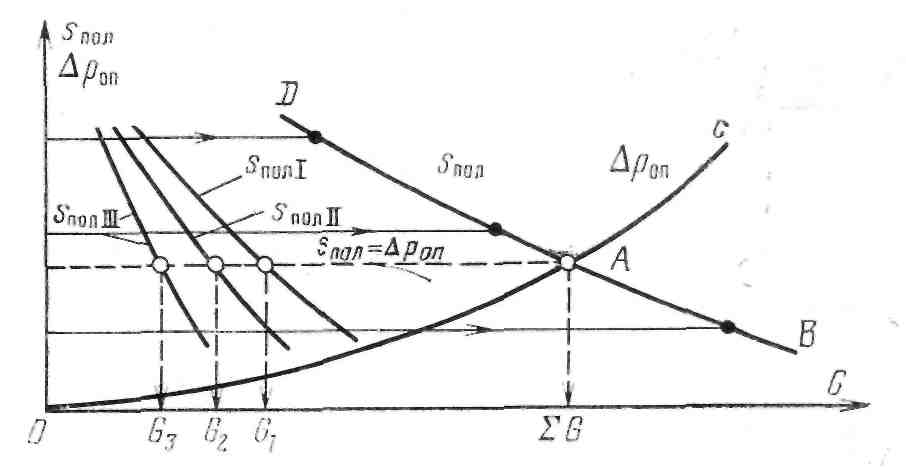

Рис. 12.6. Диаграмма циркуляции сложного контура.

ботают параллельно в общем перепаде давле­ния, их циркуляционные характеристики сум­мируют сложением расходов воды при одина­ковых значениях полезных напоров (по абсциссам) и находят суммарную характери­стику . Строят также кривую ОС сопротив­ления опускного (водоподводящего) участка контура, общего для всех подъемных звеньев. Пересечение кривых и определяет рабочую точку А диаграммы циркуляции, по ко­торой находят суммарный расход воды в сложном контуре и полезный напор

Расход воды в звеньях находят по точкам пересечения горизонтали, проведенной через рабочую точку диаграммы, с кривыми полез­ного напора циркуляции для каждого звена контура. По расходу воды и количеству полу­ченного пара в каждом звене (панели) нахо­дят действительные значения соответственно , а также подсчитывают и общую кратность циркуляции сложного контура.

В настоящее время расчеты циркуляции выполняют на ЭВМ. Это позволяет без боль­шой затраты времени производить вариантные расчеты циркуляции для различных конструк­тивных и режимных параметров котла.

На АЭС с ВВЭР применяются вертикаль­ные и горизонтальные парогенератора В обоих типах парогенераторов паро­образующей поверхностью нагрева являются трубные пучки, погруженные в большой объем кипящей воды. Механизм и гидродинамика та­ких систем отличаются от гидродинамики цир­куляционных систем паровых котлов ТЭС (в которых кипящая вода движется внутри труб) и недостаточно изучены. Для них отсут­ствуют надежные данные для расчета движу­щих и полезных напоров циркуляции, нет достоверных моделей механизма циркуляции воды через трубные пучки, не выражены чет­ко звенья опускного и подъемного движения воды.

Между тем циркуляция воды в межтруб­ном пространстве получила широкое примене­ние как в горизонтальных, так и в вертикаль­ных парогенераторах АЭС отечественных кон­струкций и за рубежом. В вертикальных паро­генераторах трубный пучок огражден обечай­кой и потому с некоторыми допущениями можно выделить конструктивно оформленные опускной и подъемный звенья циркуляционно­го контура. Составление расчетной схемы контура циркуляции проще, и для нее еще можно применить описанную выше Норматив­ную методику расчета циркуляции паровых котлов.

В горизонтальных парогенераторах отсут­ствуют конструктивно оформленные элементы циркуляционного контура. Циркуляция орга­низуется в объеме с погруженным трубным пучком. Поэтому необходим предварительный анализ характера циркуляции среды через свободно погруженные пакеты конкретной кон­струкции с целью определения конфигурации расчетного контура.
