14. Принцип измерения горизонтальных углов. Принципиальная схема устройства теодолита.

Принципиальная схема устройства теодолита.

горизонтальный угол- мера двугранного угла,образованного вертикальными плоскостями N и P,проходящими через стороны ОА и ОВ.Если рассеч двугранный угол горизонтальной плоскостью Q то след от сечения и будет являться горизонтальным углом β(0-360)

1-кремальера(барабан фокусировки)2-закрепительный винт зрительной трубы3-окуляр микроскопа4-зрительная труба5-зеркало для подсветки шкал6-колонка 7-подставка(трегер) 8-барабан перестановки лимба ГК 9- закрепительный винт алидады 10-юстировочные винтыцилиндрического ур-ня 11-окуляр зрит-й трубы 12-защитный колпачок сетки нитей 13-цилиндрич-й ур-нь 14-наводящий винт алидады 15-наводящий винт зрит-й трубы 16- коллиматорный визир 17-оптический центрир.

Горизонтальный угол – это ортагональная проекция пространственного угла на горизонтальную плоскость. Горизонтальный угол BAC на местности измеряют так. На вершине узмеряемого угла устанавливают теодолит. Головку штатива распологают примерно над знаком, а её верхнюю площадку приводят в горизонтальное положение. Накончники ножек штатива вдавливают в грунт. Теодолит центруют над точкой А и по уровню на алидаде горизонт круга приводят с помощью подъемных винтов ось вращения теодолита в вертикальное положение. На точках В и С, фиксирующих направление, между которыми измеряется угол, устанавливают визирные цели: марки, веха, шпильки. Сетку нитей трубы устанавливают в соответствии со зрением наблюдателя. Для этого трубу наводят на светлый фон небо белую стену, и вращая окулярное кольцо в поле зрения трубы, добиваются четкого изображения сетки нитей. После наведения и попадания в поле зрения трубы визирной цели фиксируют направление, зажимая закрепительные винты алидады и трубы. Вращением фокусирующей кремальеры добиваются резкого изображения визирной цели. Наводящими винтами алидады и трубы совмещают центр сетки с изображением визирной цели. Существует несколько способов измерения углов. Наиболее постой способ совмещение нулей лимба и алидады или «от нуля» в этом случае нуль алидады совмещают с нулем лимба. Алидаду закрепляют оставляя незакрепленным лимб. Трубу наводят на визирную цель и закрепляют лимб. После этого алидаду открепляют наводят трубу на другую визирную цель и закрепляют алидаду. Отсчет на лимбе даст значение измер угла. Как правило отсчеты по лимбу производят дважды.

Оптический теодолит Т2 (СССР): 1 — треножник; 2 — трегер; 3 — подъёмный винт; 4 — рукоятка перестановки горизонтального круга; 5 — оптический центрир; 6 — рукоятка установки уровня при алидаде вертикального круга; 7 — осветительное зеркало; 8 — окно освещения уровня; 9 — наблюдательная система уровня; 10 — ручка; 11 — зрительная труба; 12 — визир; 13 — рукоятка оптического микрометра; 14 — переключатель отсчётов по кругам; 15 — закрепительно-наводящее устройство трубы.

15. Части теодолита: зрительная труба, уровни, отсчетные приспособления.

Основные части теодолита:зрит-я труба,уровни,отсчетные приспособления,гориз-й и верт-й круги.

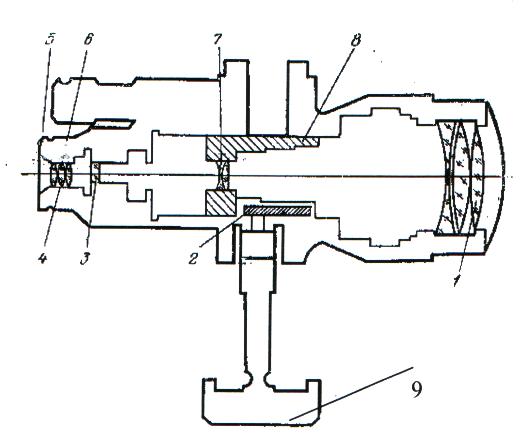

устройство зрительной трубы:1-объектив2-зубчатая рейка 3-сетка нитей 4-окуляр 5-диоптрийное кольцо 6-предохранительный колпачок сетки нитей 7-фокусирующая линза 8- оправа фокусирующей линзы 9-кремальера.

Зрительные трубы (рис. 1.67, а) в геодезических приборах используют для наведения на марки и другие визирные цели и для отсчитывания по рейкам. Современные зрительные трубы являются сложными оптико-механическими устройствами и как минимум состоят из объектива, окуляра, фокусирующей линзы и сетки нитей. Как правило, они дают увеличенное обратное изображение. Однако изготавливают трубы, дающие прямое изображение, для чего между окуляром и объективом помещают оборачивающие системы, формирующие совместно с окуляром прямое изображение.

Схемы зрительной трубы с внутренним фокусированием: а — устройство; б — сетка нитей; в — ход лучей; 1 — объектив; 2 — головка фокусирующего устройства; 3 — фокусирующая линза; 4 — исправительные винты сетки; 5 — стеклянная пластинка сетки; 6 — окуляр

Уровни теодолита

Уровни используют для установки линий и плоскостей перпендикулярно или параллельно отвесной линии. Кроме того, уровни можно использовать ля измерения малых вертикальных углов. Уровень состоит из:

ампулы, наполненной жидкостью

оправы для предохранения ампулы и для ее установки на приборе.

Уровни бывают круглые и цилиндрические. Внутренняя поверхность круглого уровня является сферической, его осью называют радиус сферической поверхности, проходящей через нуль-пункт.

В теодолите Т30 отсчетное приспособление выполнено в виде штрихового микроскопа, позволяющего брать отсчеты с точностью 1', а в его модификациях (2Т30, 3Т30) - шкалового микроскопа тридцатисекундной точности.
