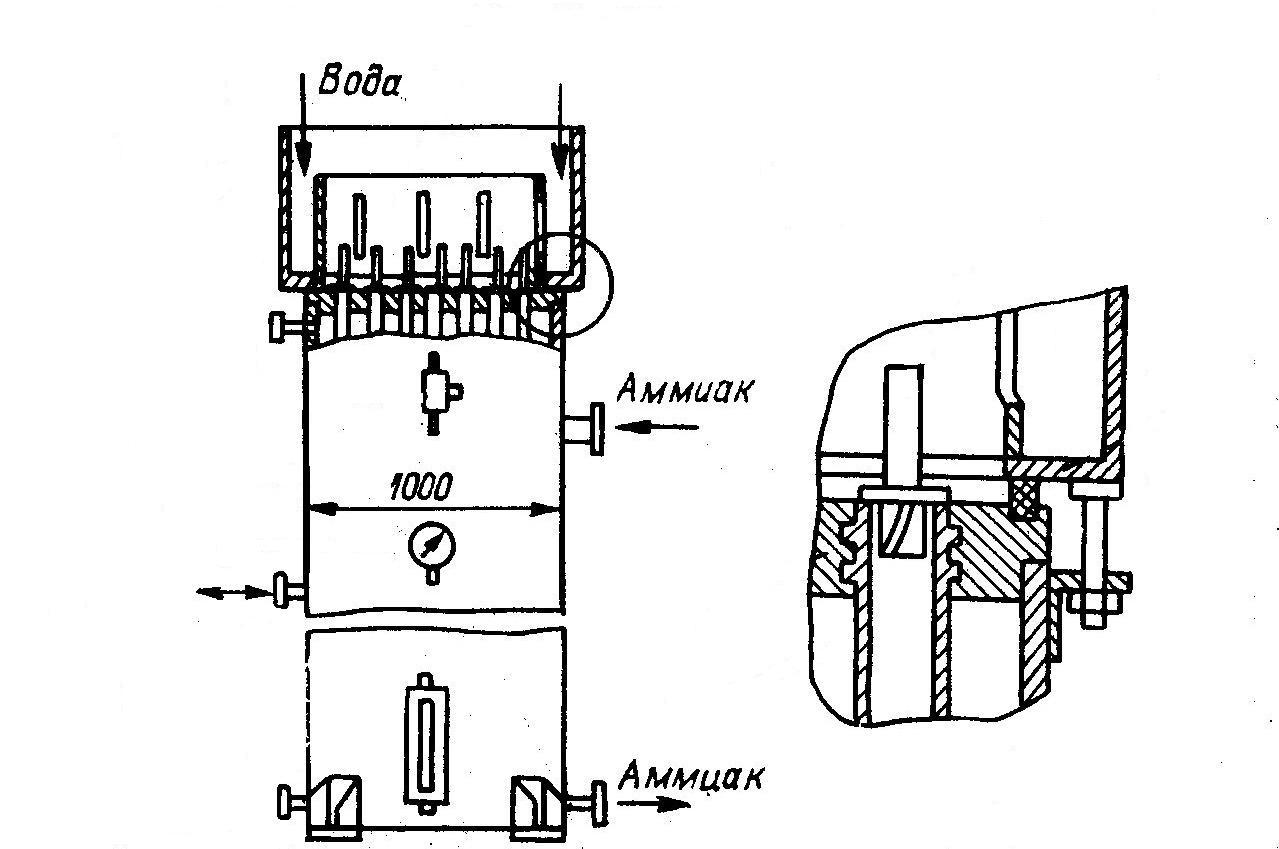

Кожухотрубный вертикальный конденсатор.
По конструкции и принципу действия такой конденсатор подобен кожухотрубному горизонтальному. Он имеет цилиндрический вертикальный корпус большого диаметра. В нижней и верхней части корпуса приварены трубные решетки, в отверстиях которой развальцованы концы теплообменных труб. Под конденсатором расположен водоприемный бак, а сверху на конденсаторе установлен водораспределительный бак. Каждая теплообменная труба имеет вертикальный стояк. Особенностью данного конденсатора является то, что в верхнюю часть теплообменной трубы вставлено специальное распределительное устройство. Распределительное устройство представляет собой цилиндрическую пробку, на боковой поверхности которой прорезаны специальные каналы.
Сжатый горячий пар холодильного агента поступает в верхнюю часть межтрубного пространства конденсатора. Горячий пар, соприкасаясь с наружной холодной поверхностью теплообменных труб, охлаждается и конденсируется. Образовавшийся конденсат стекает в нижнюю часть межтрубного пространства конденсатора. Оттуда через выходной патрубок жидкость выходит из конденсатора. Холодная вода насосом подается в водораспределительный бак. Из бака вода через вертикальные стояки поступает к распределительным устройствам каждой теплообменной трубы. В спиральных каналах устройства вода закручивается и стекает тонкой пленкой по внутренней поверхности теплообменных труб. Далее тонкая пленка течет по внутренней поверхности под действием собственного веса, при этом нагреваясь на 4-60С. Отепленная вода собирается в водоприемном баке, и далее насосом подается в водоохлаждающее устройство.
Преимущества кожухотрубного вертикального конденсатора:
Меньшая занимаемая площадь.
Обязательная установка конденсатора за пределами машинного отделения, на улице.
Малые гидравлические потери как со стороны холодильного агента, так и со стороны охлаждающей воды.
Возможность очистки внутренней поверхности труб механическим способом.
Недостатки кожухотрубного вертикального конденсатора:
1. Возможность загрязнения спиральных каналов распределительных устройств.
2. Необходимость установки конденсатора строго вертикально.
3. Возможность утечки холодильного агента через места развальцовки.
4. Более сложная конструкция, чем у кожухотрубных горизонтальных.
5. Сложность обслуживания и ремонта.

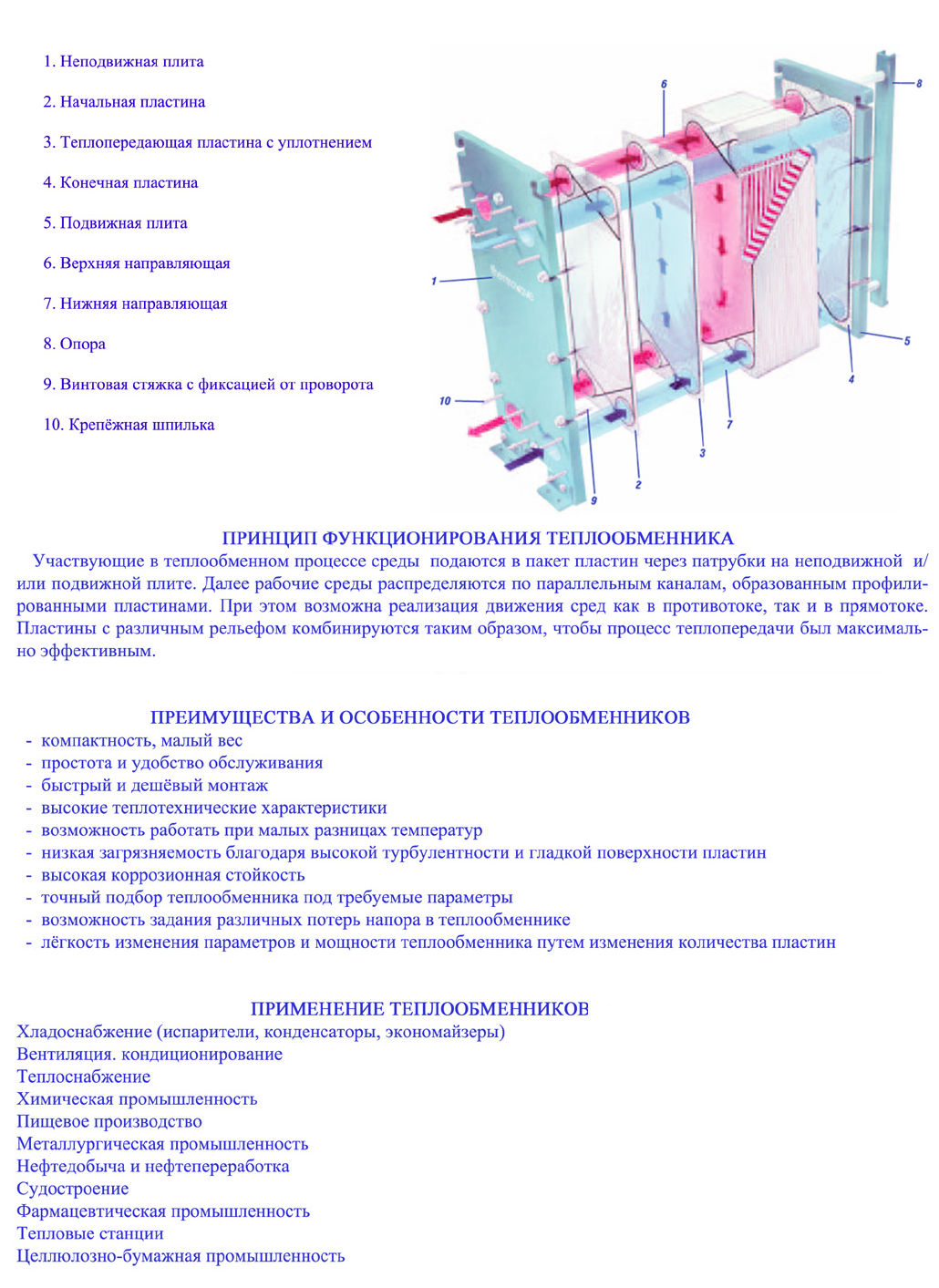

Пластинчатые конденсаторы.
Пластинчатые конденсаторы состоят из набора гофрированных пластин. Каждая пластина с одной стороны омывается холодильным агентом, а с другой стороны – водой. Между пластинами устанавливаются уплотнительные прокладки. Направление гофр соседних пластин должно быть противоположно для турбулизации потока. С помощью неподвижных и подвижных плит пластины стягиваются шпильками. По конструкции они бывают разборные, полуразборные и неразборные. В разборных конденсаторах между всеми пластинами устанавливаются резиновые или паранитовые прокладки. Преимущества такой конструкции – возможность разборки и очистки всех пластин. В полуразборных конденсаторах пластины попарно сварены между собой со стороны холодильного агента. В неразборных конденсаторах все пластины сварены между собой.
Недостатком пластинчатых конденсаторов является невозможность очистки пластин от водного камня механическим путем.
Преимущества пластинчатых конденсаторов:
Интенсивность теплообмена в 4-5 раз выше, чем в кожухотрубных горизонтальных конденсаторах.
Значительно меньшая занимаемая площадь.
Значительно меньший расход дорогостоящих бесшовных труб.
Возможность изменения площади теплопередающей поверхности при изменении тепловой нагрузки.
Возможность очистки пластин механическим путем в разборных и полуразборных конденсаторах.
Недостатки пластинчатых конденсаторов:
Сложность конструкции.
Сложность ремонта.
Большие гидравлические потери, как со стороны холодильного агента, так и со стороны охлаждающей воды.
Возможность прогиба пластин и ухудшения циркуляции воды.
Расстояние между пластинами со стороны холодильного агента 3-5 мм, а со стороны воды – 8-9 мм.
