Оросительный воздухоохладитель

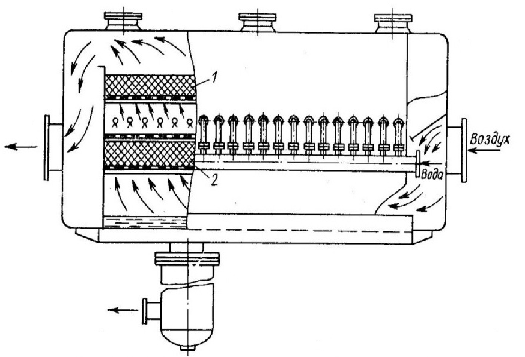

В воздухоохладителе с орошаемой насадкой вода либо иной хладоноси-тель разбрызгивается форсунками или подается через перфорированные трубы на слой насадки 2, образуемый чаще всего из колец Рашига. Кольца значительно увеличивают поверхность в единице объема насадки; изготавливаются они из фарфора и обычно имеют такие размеры: диаметр 25 мм, высоту 25 мм, толщину стенки 2 - 3 мм. В слое они лежат насыпью, в 1 м3 содержится 50 000 - 60 000 колец, что составляет от 200 до 240 м2 поверхности охлаждения. Толщина слоя колеблется от 200 до 400 мм. Воздух движется через орошаемую насадку снизу вверх противотоком, охлаждаясь в результате контакта с орошаемой поверхностью насадки и частично при прохождении через дождевое пространство. Над этим пространством, чтобы предотвратить вынос воздухом мелких капель, устанавливают сепаратор, подобный применяемому в форсуночных воздухоохладителях. Иногда для отделения капель устанавливают насадку из того же материала, что и основной слой. Этот слой называется отбойным - 1.
Камерные батареи.
По расположению камерные батареи бывают потолочные и пристенные.
По количеству рядов
а) однорядные
б) двухрядные
По типу поверхности
а) гладкотрубные
б) панельные
в) оребренные
Гладкотрубные батареи имеют следующие преимущества:
Простота конструкции, изготовления, монтажа, обслуживания.
Меньшее влияние инея на коэффициент теплопередачи.
Более равномерный отвод теплоты через перекрытие.
Недостатки:
Большой расход дорогостоящих бесшовных труб.
Большая емкость по х/а.
Необходимость гидроизоляции продуктов при оттайке.
Низкий коэффициент теплопередачи.

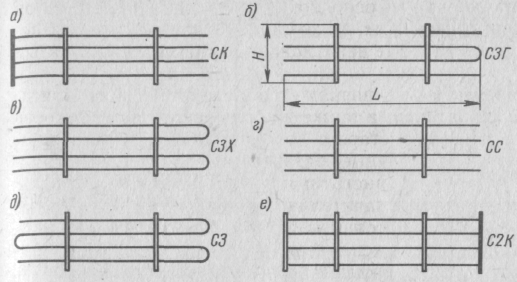

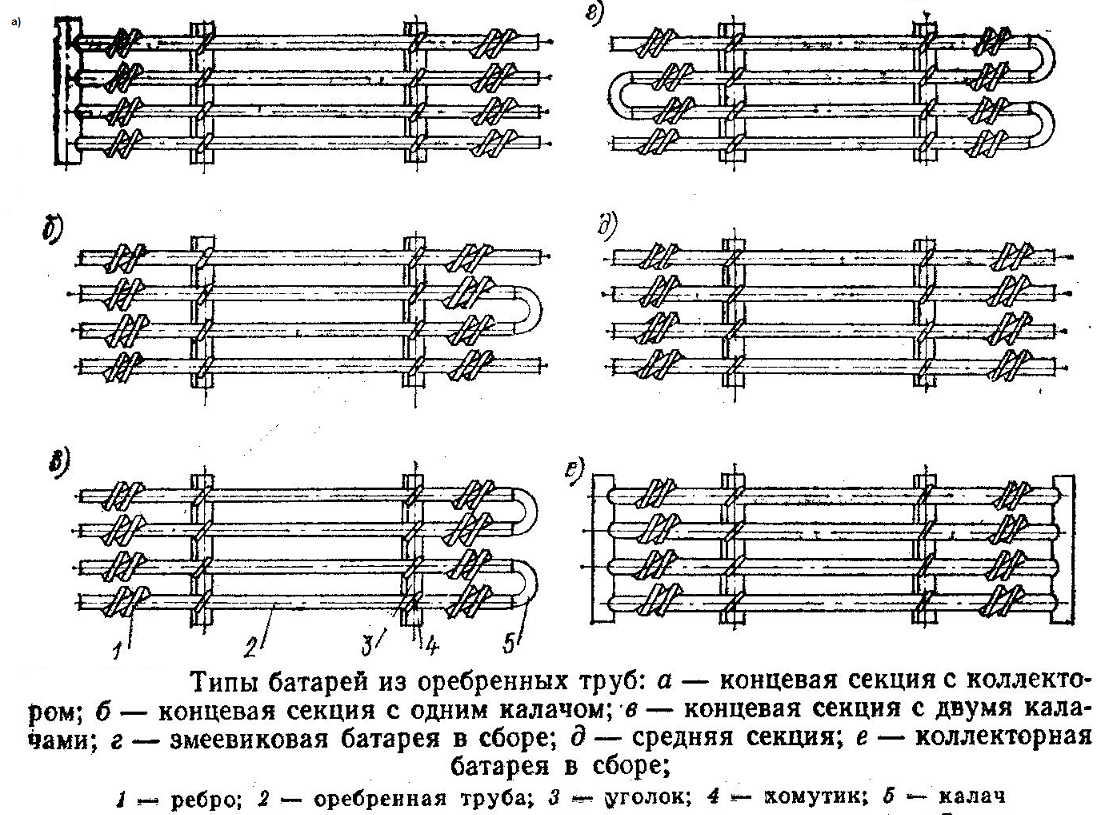

В настоящее время наибольшее распространение получили оребреные батареи. Они собираются из стандартных секций. Промышленностью выпускаются 6 типов секций. Змеевиковые (СГ,СС,СХ,СК,С2К,СЗ). Комбинируя различные типы секций можно изготовить батарею любой площади, любой конфигурации.
Преимущества:
Меньший расход дорогостоящих бесшовных труб.
Выше интенсивность теплообмена (чем у гладкотрубных).
Возможность установки в холодильных камерах над проходами.
Меньшая емкость по х/а.
Недостатки:
Сложность конструкции.
Более высокая стоимость.
В некоторых холодильниках нашли применение панельные батареи. Они представляют собой стальной лист, к которому привариваются 3-4 трубы.
Преимущества:
Экранирование влагопритоков через ограждение.
Большая интенсивность теплообмена, чем у гладкотрубных.
Недостатки:
Трудность удаления инея с металлических листов, потолочных батарей.
Тёпловой расчёт испарителей для охлаждения жидкости.
Целью теплового расчёта является определение требуемой площади теплопередающей поверхности. Площадь находится из общего уравнения теплопередачи:
,

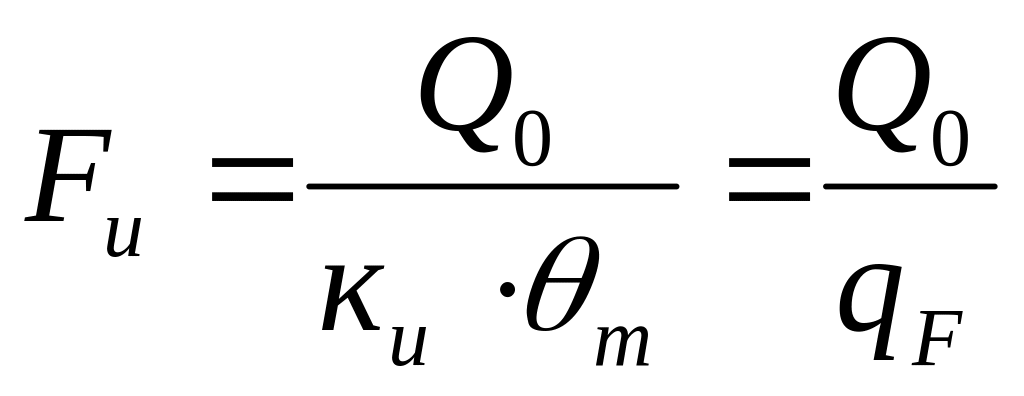

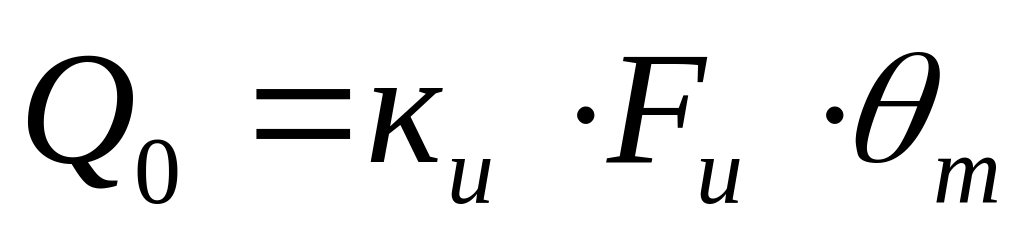

м2
где Q0 — полная холодопроизводительность,
ки — коэффициент теплопередачи испарителя,
— среднелогорефмическая разность температур.
;
;
;
,
,
где
—
температура х/н на входе и на выходе.
,
, 0С,
,
,
0С,
С межтрубным кипением
Nu=0.023.Re0.4.Pr0.8,
где
-

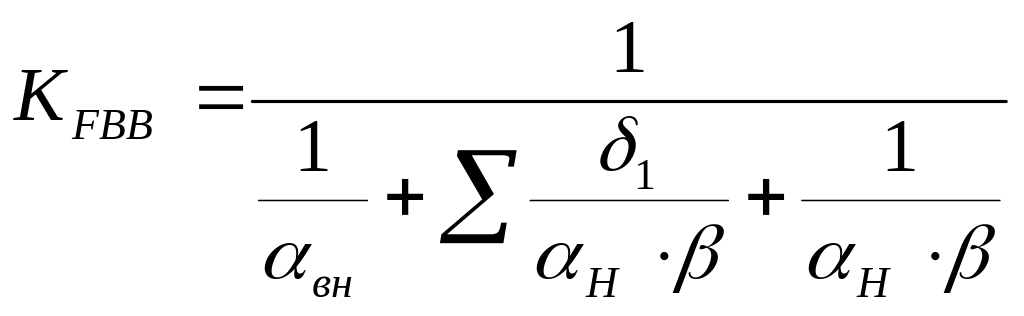

коэффициент оребрения,
,
,
где
—

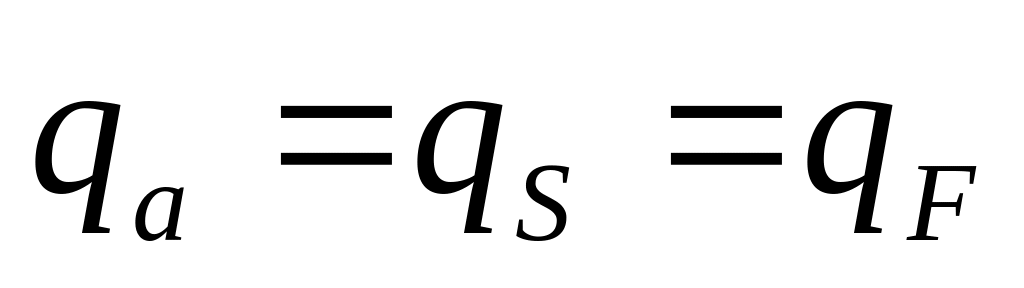

находится аналитическим или графическим
способами из условия равенства тепловых
потоков.
,
,
,
,
.
