Аппараты холодильных машин.

По функциональному назначению делятся:

1. Емкостные

2. Теплообменные

3. Комбинированные

В теплообменных происходит теплообмен между различными средами.

Емкостные аппараты предназначены для отделения, сбора холодильного агента, масла, неконденсирующихся газов и т. д.

Комбинированные аппараты предназначены для теплообмена, отделения и сбора холодильного агента и масла.

По значимости для холодильной машины:

1. Основные

2. Вспомогательные

Основные являются обязательными, а вспомогательные не являются обязательными. Аппараты холодильных машин составляют 70-80% их материалоемкости.

Аппараты оказывают большое внимание на энергетические показатели холодильных машин. На движение холодильного агента в них затрачивается часть работы компрессора.

В теплообменных аппаратах возникают необратимые потери цикла, которые увеличивают работу цикла и потребление электроэнергии. Кроме того, для движения внешних сред через теплообменные аппараты расходуется дополнительная работа насосов, вентиляторов, мешалок и т. д.

К теплообменным аппаратам холодильных машин предъявляют следующие основные требования:

1. Высокая интенсивность теплообмена;

2. Малые гидравлические потери при движении холодильного агента;

3. Технологичность конструкции;

4. Удобство монтажа, ремонта, эксплуатации;

5. Компактность конструкции;

6. Малая материалоемкость;

7. Высокая надежность работы;

8. Соответствие требованиям охраны труда и техники безопасности;

9. Хороший эстетический вид;

10. Низкая стоимость.

Конденсаторы.

Конденсатор – теплообменный аппарат, в котором холодильный агент преобразуется из парообразного состояния в жидкое.

В некоторых конденсаторах происходит охлаждение сконденсировавшейся жидкости на 2-3⁰С.

По виду охлаждающей среды конденсаторы делятся:

1. Конденсаторы с водяным охлаждением

2. Конденсаторы с воздушным охлаждением.

3. Конденсаторы с водо-воздушным охлаждением.

К водяным конденсаторам относятся:

1. Кожухотрубный горизонтальный конденсатор.

2. Кожухозмеевиковый конденсатор.

3. Кожухотрубный вертикальный конденсатор.

4. Кожухотрубный элементный.

5. Пакетно-панельный конденсатор.

6. Пластинчатый конденсатор.

К водо - воздушным конденсаторам относятся:

1. Оросительный конденсатор.

2. Испарительный конденсатор.

К воздушным конденсаторам относятся:

1. Конденсаторы с естественной циркуляцией воздуха.

2. Конденсаторы с принудительной циркуляцией воздуха.

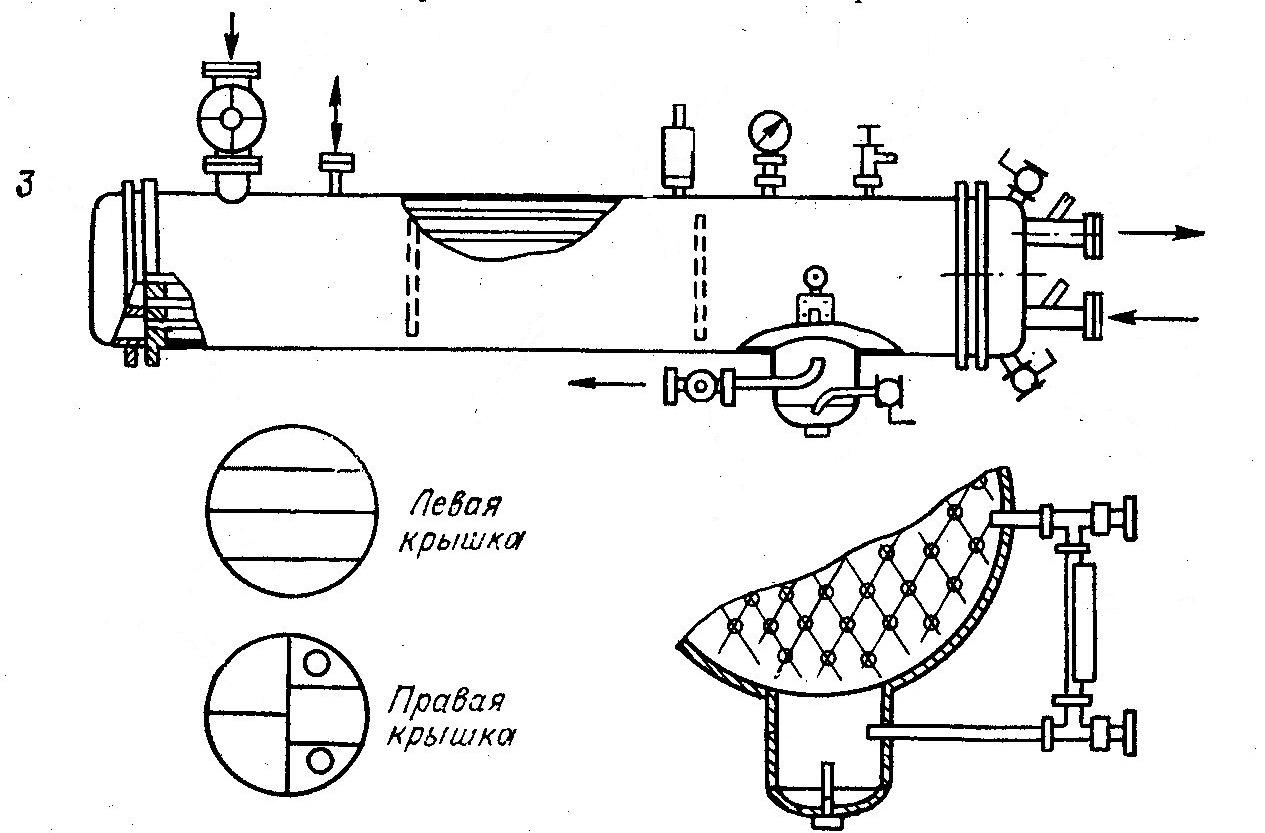

Кожухотрубный горизонтальный конденсатор.

Конденсатор представляет собой цилиндрический стальной горизонтальный корпус большого диаметра. Внутри корпуса размещено большое количество теплообменных труб малого диаметра. С двух сторон к корпусу приварены трубные решетки с отверстиями. В каждом отверстии развальцованы концы теплообменных труб. Трубные решетки закрыты двумя крышками с перегородками. В передней крышке имеются входной и выходной патрубки, вентили для спуска воды и выпуска воздуха. Задняя крышка глухая.

Холодная вода подается через входной патрубок в нижнюю часть передней крышки. Далее вода проходит по внутреннему объему теплообменных труб первого хода. В задней крышке поток разворачивается на 180⁰С и поступает в теплообменные трубы второго хода. Количество ходов может быть от двух до двенадцати. При прохождении вода нагревается на 4-6⁰С за счет теплообмена. Отепленная вода выходит через верхний выходной патрубок передней крышки. Горячий пар холодильного агента после компрессора поступает в верхнюю часть межтрубного пространства корпуса компрессора. Горячий пар соприкасается с холодной поверхностью теплообменных труб, охлаждается и конденсируется. Образовавшаяся жидкость стекает в нижнюю часть конденсатора. Из нижней части корпуса холодильный агент через выходной патрубок выводится из конденсатора.

Аммиачные и хладоновые конденсаторы имеют следующие отличительные особенности:

1. Теплообменные трубы аммиачных конденсаторов выполнены из черного металла. В хладоновых конденсаторах теплообменные трубы выполнены из медных сплавов.

2. Теплообменные трубы аммиачных конденсаторов, как правило, гладкие, без оребрения. Теплообменные трубы хладоновых конденсаторов имеют наружное оребрение.

3. В нижней части аммиачного конденсатора имеется маслоотделитель (масляной горшок). В хладоновых конденсаторах маслоотделитель отсутствует.

4. В аммиачных конденсаторах весь внутренний объем корпуса заполнен теплообменными трубами. В нижней части корпуса хладоновых конденсаторов теплообменные трубы отсутствуют (рессиверная часть).

Преимущества кожухотрубных горизонтальных конденсаторов:
