2.4.4. Расчет времени доступа к станции к сети

Для построения локальной вычислительной сети потребовался кабель витая пара категории 5е.

Пакету, как правило, приходится ждать подходящего момента в сетевом трафике до того, как его удается передать. Это время называется временем доступа и представляет собой интервал до момента, когда освободиться канал передачи.

Допустим, что время удержания станцией маркера равняется (Tуд.) 1мс. Учитывая, что в нашей сети в 1 помещении 10 рабочих станций (Vсети), то время доступа станции (Tдост.) можно рассчитать по формуле:

Tдост.= Tуд.*Vсети.

В нашем случае время удержания составило 0,1 секунду.

Рассчитаем прохождение сигнала по нашей сети и проверим теоретически ее работоспособность.

Центральной точкой расчета является (маршрутизатор – HUB), находящийся в серверной.

Расчет сети проводим по максимальному расстоянию между крайними точками (по плану 3+30+15+25). Итого 73 метра.

1 сегмент Ts=3*0.1+12.3= 12.6

2 сегмент Ts=30*0.1+33.5=38.5

3 сегмент Ts=15*0.1+33.5=35

4 сегмент Ts=25*0.1+156.5=159

суммарная величина задержек всех сегментов выделенного пути

Т=12.6+38.5+35+159=245,1 <512

По полученным данным видим, что сеть работоспособна.

2.5. Сетевые сервисы и службы

2.5.1. Mail-сервер

Почтовый сервер, сервер электронной почты, мейл-сервер — в системе пересылки электронной почты так обычно называют агент пересылки сообщений. Это компьютерная программа, которая передаёт сообщения от одного компьютера к другому. Обычно почтовый сервер работает «за кулисами», а пользователи имеют дело с другой программой — клиентом электронной почты (англ. mail user agent, MUA).

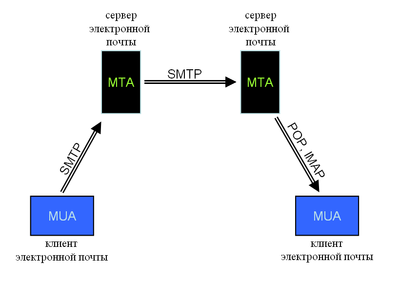

Рис.9. Схема взаимодействия

Когда пользователь набрал сообщение и посылает его получателю, почтовый клиент взаимодействует с почтовым сервером, используя протокол SMTP. Почтовый сервер отправителя взаимодействует с почтовым сервером получателя (напрямую или через промежуточный сервер — релей). На почтовом сервере получателя сообщение попадает в почтовый ящик, откуда при помощи агента доставки сообщений (mail delivery agent, MDA) доставляется клиенту получателя. Часто последние два агента совмещены в одной программе (к примеру, sendmail), хотя есть специализированные MDA, которые в том числе занимаются фильтрацией спама. Для финальной доставки полученных сообщений используется не SMTP, а другой протокол — часто POP3 или IMAP — который также поддерживается большинством почтовых серверов. Хотя в простейшей реализации MTA достаточно положить полученные сообщения в личный каталог пользователя в файловой системе центрального сервера («почтовый ящик»).

Часто почтовый сервер включает программное обеспечение для организации рассылок электронной почты.

Все это нам необходимо развернуть на существующем оборудовании, поскольку в задании указано, что необходимо рассылать письма должникам нашей библиотеки.

2.5.2. Ftp-сервер и клиенты

FTP (англ. File Transfer Protocol — протокол передачи файлов) — протокол, предназначенный для передачи файлов в компьютерных сетях. FTP позволяет подключаться к серверам FTP, просматривать содержимое каталогов и загружать файлы с сервера или на сервер; кроме того, возможен режим передачи файлов между серверами (см. FXP).

FTP является одним из старейших прикладных протоколов, появившимся задолго до HTTP, в 1971 году. Он и сегодня широко используется для распространения ПО и доступа к удалённым хостам.

Протокол FTP относится к протоколам прикладного уровня и для передачи данных использует транспортный протокол TCP. Команды и данные, в отличие от большинства других протоколов, передаются по разным портам. Исходящий порт 20, открываемый на стороне сервера, используется для передачи данных, порт 21 — для передачи команд. Порт для приема данных клиентом определяется в диалоге согласования. В случае, если передача файла была прервана по каким-либо причинам, протокол предусматривает средства для докачки файла, что бывает очень удобно при передаче больших файлов.

Настройка сервера ftp в нашей сети необходима для того, чтобы сторонние пользователи (зарегистрированные в электронной системе) могли скачивать необходимую литературу из каталогов данного сервера

Поскольку данный сервер имеет слабую защищенность, то необходимо его развернуть на дополнительном компьютере, который мы установим в серверную.
