2.4.3. Схема построения сети

Схема построения нашей сети показана на рисунке 7

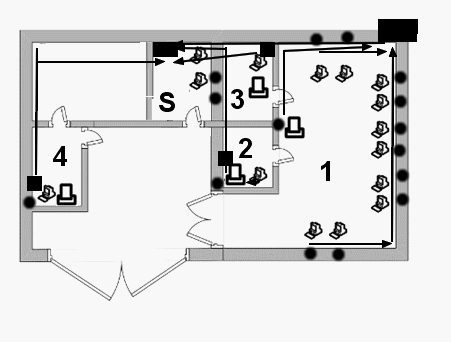

Рис.7. Схема построения сети.

На рисунке стрелками показано направление прокладки кабеля к маршрутизаторам.

Черные квадраты- места расположения HUB-ов.

Черные точки- места положения коммутационных розеток.

Серверная стойка устанавливается в серверной и на ней монтируются сервера.

Сегодня обычная сеть состоит из многих локальных сетей и одной или нескольких базовых. Поэтому в технологиях должны быть предусмотрены способы объединить эти сети. Инструментальные средства, предназначенные для этих целей, называются устройствами подключения.

Наша сеть состоит из небольшого количества машин, но для лучшего быстродействия и возможности расширения сети мы будем использовать несколько концентраторов (по одному в каждом помещении), которые будут подключаться к коммутатору в серверной. Ту да же в серверную будет заходить кабель сети Интернет от провайдера, чтобы сеть имела доступ к всемирной «паутине». Сервер будет динамически присваивать IP адреса компьютерам в сети через службу DHCP.

Сетевой коммутатор принимает сигналы из одного сегмента кабеля и побитно синхронно повторяет их на другом сегменте кабеля, увеличивая мощность и улучшая форму импульсов. Применение ретранслятора вносит дополнительную задержку и ухудшает распознавание коллизии, поэтому их количество в сети Ethernet не должно превышать 4, при этом максимальная длина одного сегмента должна быть не более 500 метров, а диаметр всей сети – не более 2500 метров.

Заметим, что сеть, образованную с помощью ретрансляторов, все еще считают одной локальной сетью, но часть сети, разделенную ретрансляторами, называют сегментом. Ретранслятор действует как узел с двумя интерфейсами, но работает только на физическом уровне. Когда он получает пакет от любого из интерфейсов, он восстанавливает и передает его вперед к другому интерфейсу. Ретранслятор передает вперед каждый пакет, но не имеет никаких возможностей для выделения и перенаправления информации.

Соединение узлов между собой осуществляется через центральное устройство – концентратор. Хотя в общем смысле термин «концентратор» можно применить к любому устройству подключения, в данном случае он имеет специальное значение.

Концентратор – фактически многовходовый ретранслятор. Он обычно используется, чтобы создать соединение между станциями в физической звездной топологии. Концентратор (Hub) является устройством 1-го уровня и осуществляет функции повторителя на всех отрезках витых пар между концентратором и узлом, за исключением того порта, с которого поступает сигнал. Каждый порт имеет приемник (R) и передатчик (T). Кроме того, концентратор сам обнаруживает коллизию и посылает jam-последовательность на все свои выходы. Типовая емкость концентратора – от 8 до 72 портов. Концентраторы могут также использоваться, чтобы размножать уровни иерархии, как показано на рисунке 8.

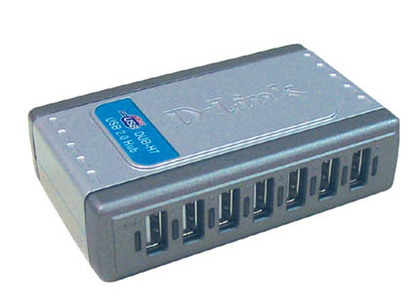

Рис.8. Концентратор

Концентраторы можно соединять друг с другом с помощью тех же портов, которые используются для подключения узлов. Стандарт разрешает соединять концентраторы только в древовидные структуры, любые петли между портами концентратора запрещены. Для надежного распознавания коллизии между двумя любыми узлами должно быть не больше 4 концентраторов, при этом максимальная длина между концентраторами должна быть не более 100 метров, а диаметр всей сети – не более 500 метров.
