Раздел 2. Проектирование лвс
2.1. Функциональная схема локальной сети
2.1.1. Анализ основных информационных потоков библиотеки
Основные потоки информации будут проходить по маршрутам, указанным на схеме на рис.2.

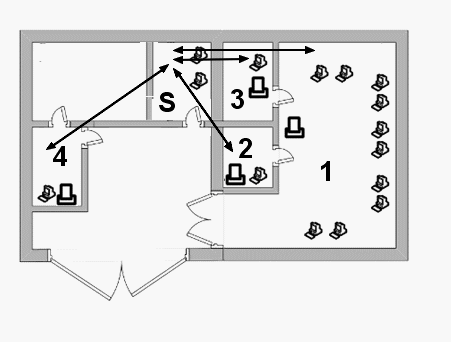

Рис.2. Схема информационных потоков библиотеки.
Как видим по схеме основные информационные потоки будут проходить, согласно ТЗ, из помещения 1 с 10 рабочими местами пользователей до сервера и обрабатываться на сервере. Поэтому предполагается, что на данном направлении необходимо установить сеть 1 Gb.
На остальных направлениях из серверной в помещения 2, 3, 4 достаточно будет установить скорость сети 100 Мb, что снизит затраты на ее организацию и постановку.
2.2. Планирование структуры сети
2.2.1. Компьютерная сеть. Топология сети
Целью данного раздела является полное обоснование выбора конкретной топологии ЛВС для нашей библиотеки.
Вообще, термин «топология», или «топология сети», характеризует физическое расположение компьютеров, кабелей и других компонентов сети. Топология сети обуславливает ее характеристики. В частности, выбор той или иной топологии влияет:
на состав необходимого сетевого оборудования;
на характеристики сетевого оборудования;
на возможности расширения сети;
на способ управления сетью.
Каждая топология сети налагает ряд условий. Например, она может диктовать не только тип кабеля, но и способ его прокладки. Топология может также определять способ взаимодействия компьютеров в сети. Различным видам топологий соответствуют различные методы взаимодействия, и эти методы оказывают большое влияние на сеть.
Все сети строятся на основе трех базовых топологий: шина (bus), звезда (star), кольцо (ring). Если компьютеры подключены вдоль одного кабеля (сегмента) топология называется «Шиной». В том случае, когда компьютеры подключены к сегментам кабеля, исходящим из одной точки, или концентратора, топология называется «Звездой». Если кабель, к которому подключены компьютеры, замкнут в кольцо, такая топология носит название «Кольца».
За основу построения сети в каждом помещении и в здании библиотеки в целом берем топологию «Звезда».
В этой топологии нет таких серьезных проблем при разрыве кабеля или выхода из строя рабочей станции. Если выйдет из строя только один компьютер (или кабель, соединяющий его с концентратором), то лишь этот компьютер не сможет передавать или принимать данные по сети. На остальные компьютеры в сети это не повлияет. В противном же случае, при отключении или разрыве кабеля, все рабочие места не смогли бы обмениваться документами некоторое время, что привело бы к сбою в работе библиотечной системы.
В топологии «Звезда» не нужно возиться с покупкой и установкой дополнительных сетевых карт, так как к концентратору проложен только один сетевой кабель. Добавляя новые компьютеры, что при расширении бизнеса вполне возможно, эту сеть легко модифицировать.
Топология в виде звезды является наиболее быстродействующей из всех топологий вычислительных сетей. Частота запросов передачи информации сравнительно невысокая, если сравнивать с другими топологиями.
Все компьютеры подключены к центральной точке, для больших сетей значительно увеличивается расход кабеля. К тому же, если центральный компонент выйдет из строя, нарушится работа всей сети. Так что надо заострить внимание при выборе сетевого оборудования. Итак, выбранная топология представлена на рисунке 3.

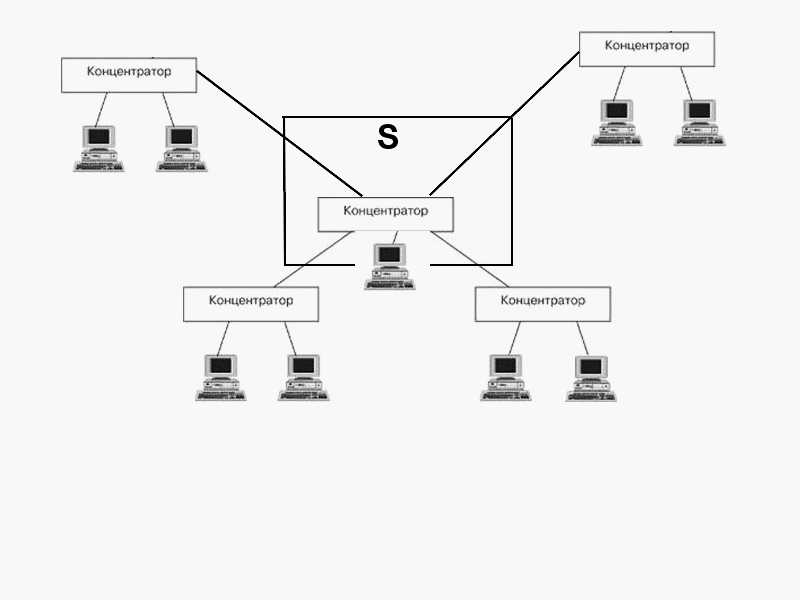

Рис.3. Топология локальной сети библиотеки (S-серверная).
