Раздел 1. Постановка задачи
Исходные данные для построения ЛВС получены в техническом задании к курсовому проекту.
Цель данного курсового проекта – организация (модернизация) корпоративной компьютерной сети библиотеки, согласно выбранному варианту, которая позволит оптимизировать процессы документооборота, делопроизводства для повышения эффективности работы библиотеки включающей в себя следующие отделы:
отдел поиска литературы, включающий в свой состав 10 рабочих мест пользователя и один центральный сервер (помещение 1 на схеме 1);
отдел выдачи/приемки книг, включающий в свой состав 2 рабочих места пользователей (помещение 2 на схеме 1);
отдел инвентаризации библиотечных фондов, включающий в свой состав 2 рабочих места и центральное хранилище данных (помещение 3 на схеме 1);
хранилище книг (физический поиск и доставка литературы) (помещение 4 на схеме 1);
серверная S, включающая в свой состав центральный сервер управления всей компьютерной системой библиотеки и оборудование телефонии и доступа во внешние компьютерные сети (в том числе Интернет). Кроме этого в данном помещении будет храниться вся аппаратура защиты компьютерной сети.
Отдел поиска литературы, расположенный в своем помещении, имеет в своем распоряжении (согласно задания) 10 рабочих мест и маршрутизатор сети заданного подразделения. На каждом рабочем месте устанавливается сетевая операционная система Windows 7 Корпоративная, которая была специально разработана для предприятий и малого бизнеса. На всех рабочих местах будет стоять продукт Microsoft Office и программа работы с поисковой системой библиотеки. Всем пользователям данного помещения устанавливается один сетевой принтер, для вывода найденной информации на бумажный носитель.
Отдел выдачи-приемки книг имеет в своем распоряжении (согласно задания) 1 рабочее мест и маршрутизатор сети заданного подразделения. На рабочем месте устанавливается сетевая операционная система Windows 7 Корпоративная, которая была специально разработана для предприятий и малого бизнеса. На рабочем месте будет стоять продукт Microsoft Office и программа работы с поисковой системой библиотеки. В данном помещении устанавливается один принтер, привязанный к компьютеру, для вывода найденной информации на бумажный носитель.
Отдел инвентаризации имеет в своем распоряжении (согласно задания) 1 рабочие место и маршрутизатор сети заданного подразделения. На рабочих местах устанавливается сетевая операционная система Windows 7 Корпоративная, которая была специально разработана для предприятий и малого бизнеса. На каждом рабочем месте будет стоять продукт Microsoft Office и программа работы с поисковой системой библиотеки. В данном помещении устанавливается один принтер, привязанный к компьютеру, для вывода найденной информации на бумажный носитель.
Хранилище книг имеет в своем распоряжении (согласно задания) 1 рабочее место и маршрутизатор сети заданного подразделения. На рабочем месте устанавливается сетевая операционная система Windows 7 Корпоративная, которая была специально разработана для предприятий и малого бизнеса. На рабочем месте будет стоять продукт Microsoft Office и программа работы с поисковой системой библиотеки. В данном помещении устанавливается один принтер, привязанный к компьютеру, для вывода найденной информации на бумажный носитель.
Серверная. Это специальное помещение, где будет установлен сервер с установленной операционной системой Windows Server 2003, на котором будет храниться вся информация по документам и каталогам библиотеки, он будет играть роль хранилища документов (сервер баз данных).
Кроме всего описанного выше необходимо предусмотреть телефонную связь для трех помещений библиотеки для ведения телефонных переговоров и ответов на звонки пользователей.
Дополнительно помещения 2, 4 и S имеют телефонную связь, для ведения телефонных разговоров.
Количество рабочих мест, которые необходимо подключить в сеть составляет по заданию: 15 рабочих мест пользователей и одно рабочее место администратора сети.
Будет проведено совмещение программной и аппаратной подсистем, использование которых, значительно облегчит и улучшит деятельность работников библиотеки, а также существенно повысит эффективность работы библиотеки в целом.
Кроме того, проектируемая ЛВС должна иметь возможность дальнейшей наращиваемости и расширяемости, а также отвечать требованиям, предъявляемым к современным компьютерным сетям.
В данном курсовом проекте будет предложен план организации ЛВС с доступом к сети Internet, а также будет предусмотрена возможность:
отделу инвентаризации библиотечных фондов производить пополнение-списание книг, для чего необходимо предусмотреть полный доступ данного отдела к хранилищу информации;
удаленное резервирование книг, для чего необходимо на базе библиотеки организовать web- и ftp- серверы для заказа и скачивания необходимой литературы;
функции автоматического оповещения должников. Для данной функции необходимо организовать рассылку базы должников по адресам пользователей с помощью создания mail-сервера.

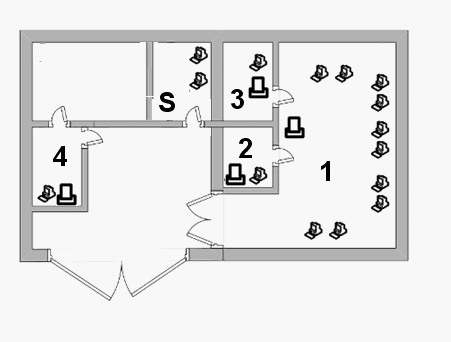

Рис.1. Схема расположения помещений библиотеки.
