3. Шинная архитектура

Шиной (Bus) называется вся совокупность линий (проводников на материнской плате), по которым обмениваются информацией компоненты и устройства ПК. Шина предназначена для обмена информацией между двумя и более устройствами. Шина, связывающая только два устройства, называется портом.

Шина имеет места для подключения внешних устройств — слоты, которые в результате становятся частью шины и могут обмениваться информацией со всеми другими подключенными к ней устройствами.

Шины в ПК различаются по своему функциональному назначению:

системная шина (или шина CPU) используется микросхемами Cipsct для пересылки данных к CPU и обратно;

шина кэш-памяти предназначена для обмена данными между CPU и кэш-памятью;

шина памяти используется для обмена данными между оперативной памятью RAM и CPU;

шины ввода/вывода данных подразделяются на стандартные и локальные.

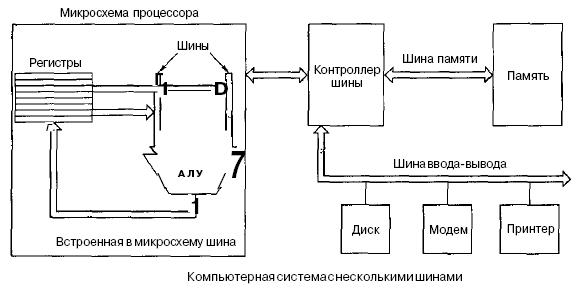

Шина — это группа проводников, соединяющих различные устройства. Шины можно разделить на группы в соответствии с выполняемыми функциями. Они могут быть внутренними по отношению к процессору и служить для передачи данных в АЛУ и из АЛУ, а могут быть внешними по отношению к процессору и связывать процессор с памятью или устройствами ввода-вывода. Каждый тип шины обладает определенными свойствами, и к каждому из них предъявляются определенные требования.

3.1 Структура шин. Подшины адреса, данных, управления. Ширина шины.

Локальная шина ввода/вывода — это скоростная шина, предназначенная для обмена данными между быстродействующими периферийными устройствами (видеоадаптерами, сетевыми картами, картами сканера и др.) и системной шиной под управлением CPU. В настоящее время в качестве локальной шины используется шина PCI. Для ускорения ввода/вывода видеоданных и повышения производительности ПК при обработке трехмерных изображении корпорацией Intel была разработана шина AGP (Accelerated Graphics Port).

Стандартная шина ввода/вывода используется для подключения к перечисленным выше шинам более медленных устройств (например, мыши, клавиатуры, модемов, старых звуковых карт). До недавнего времени в качестве этой шины использовалась шина стандарта ISA. В настоящее время — шина USB.

Шина имеет собственную архитектуру, позволяющую реализовать важнейшие се свойства — возможность параллельного подключения практически неограниченного числа внешних устройств и обеспечение обмена данными между ними. Архитектура любой шины имеет следующие компоненты:

• линии для обмена данными (шина данных);

• линии для адресации данных (шина адреса);

• линии управления данными (шина управления);

• контроллер шины.

Контроллер шины осуществляет управление процессом обмена данными и служебными сигналами и обычно выполняется в виде отдельной микросхемы либо в виде совместимого набора микросхем — Chipset.

Шина адреса — компьютерная шина, используемая центральным процессором или устройствами, способными инициировать сеансы DMA, для указания физического адреса слова ОЗУ (или начала блока слов), к которому устройство может обратиться для проведения операции чтения или записи.

Основной характеристикой шины адреса является её ширина в битах. Ширина шины адреса определяет объём адресуемой памяти. Например, если ширина адресной шины составляет 20 бит, и размер слова памяти равен одному байту (минимальный адресуемый объём данных), то объём памяти, который можно адресовать, составляет 220 = 1 048 576 байтов (1 МБайт) как в IBM PC/XT.

С точки зрения архитектуры микропроцессорной системы, если не применять мультиплексирование, каждый бит в адресе определяется одним проводником (линией) в магистрали, по которой передаётся адрес.

Если рассматривать структурную схему микро-ЭВМ, то адресная шина активизирует работу всех внешних устройств по команде, которая поступает с микропроцессора.

Шина данных — шина, предназначенная для передачи информации. В компьютерной технике принято различать выводы устройств по назначению: одни для передачи информации (например, в виде сигналов низкого или высокого уровня), другие для сообщения всем устройствам (шина адреса) — кому эти данные предназначены.

На материнской плате шина может также состоять из множества параллельно идущих через всех потребителей данных проводников (например, в архитектуре IBM PC).

Основной характеристикой шины данных является её ширина в битах. Ширина шины данных определяет количество информации, которое можно передать за один такт.

Шина управления  — компьютерная шина, по которой передаются сиг­налы, определяющие характер обмена информацией по ма­гистрали. Сигналы управления определяют, какую операцию (считывание или запись информации из памяти) нужно производить, синхронизируют обмен информацией между устройствами и т. д.

Эта шина не имеет такой же четкой структуры, как шина данных или шина адреса. В шину управления условно объединяют набор линий, передающих различные управляющие сигналы от процессора на все периферийные устройства и обратно. В шине управления присутствуют линии, передающие следующие сигналы

Ширина шины (количество адресных линий) - самый очевидный параметр при разработке. Чем больше адресных линий содержит шина, тем к большему объему памяти может обращаться процессор. Если шина содержит n адресных линий, то процессор может использовать ее для обращения к 2n различным ячейкам памяти. Для памяти большой емкости необходимо много адресных линий. Понятно, что чем выше пропускная способность шины, ее скорость, чем шире шина данных (чем больше бит данных передается сразу), тем производительней оказывается работа компьютера в целом.
