57. Бумагопитающие устройства ролевых ротационных машин

Лентоподающее устройство предназначено для разматывания ленты и подачи ее в печатную машину с постоянным натяжением.Оно должно удовлетворять ряду требований, из которых наиболее важные:

• Возможность быстрой и удобной смены рулона;

• Возможность регулировки положения рулона в осевом и радиальном направлениях;

• Постоянство натяжения и равномерность подачи бумажной ленты в печатное устройство.

Последнее требование обеспечивает стабильность технологического процесса, так как при выполнении его исключаются обрывы бумаги, облегчается приводка оттисков и улучшается качество печати.

В соответствии с этими требованиями бумагопитающие устройства включают в свой состав: 1) приспособления для установки рулонов, 2) рулонные тормоза, 3) амортизаторы, 4) механизмы для автоматической или полуавтоматической замены рулонов на ходу машины.

1 – рулонная установка; 2 – амортизатор; 3 – тянущие валики; 4 – печатная секция

Чтобы натяжение полотна было достаточным, каждая последующая скорость (vр ->vв ->vп) должна быть больше предыдущей.

58. Рулонные установки

Предназначены для возможности вращения рулона в процессе разматывания с него ленты. Два вида:

1. Шпиндельные устройства

У становка рулона на жесткий металлический шпиндель - наиболее старый способ крепления рулона, который применяется в низкоскоростных машинах малого формата.

Недостатки:

• установка рулона только вручную;

• тяжелый вал внутри рулона имеет большой момент инерции, что усиливает биение рулона во время разгона и торможения и не дает раскручивать рулон с большой скоростью.

Достоинства:

• компактная установка;

• простота.

2. Безшпиндельные устройства.

В таком устройстве более современно и совершенно рулон закрепляют при помощи конусов, вдвигаемых с двух сторон в отверстия картонной втулки рулона. Однако в этом случае оба подвижных конуса размещаются не на шпинделе, а в качающихся рычагах, позволяющих устанавливать рулон непосредственно с пола. Это облегчает и ускоряет процесс установки рулона. В рулонных машинах применяют несколько разновидностей бесшпиндельных устройств: одно-, двух- и трехлучевые, рассчитанные соответственно на установку одного, двух и трех рулонов. Из всех разновидностей бесшпиндельных устройств наибольшее распространение получили одно- и трехлучевые. Последние часто называют рулонными звездами.

Недостатки:

• сложная конструкция.

Достоинства:

• автоматическая установка рулона в машину;

• может заменить рулон на ходу машины без ее остановки;

• позволяет раскручивать рулон большого формата до высокой скорости.

59. Рулонные тормоза и приводы.

Рулонные тормоза служат для создания необходимого натяжения F_H ленты, движущейся от рулона в печатный аппарат, а рулонные приводы, помимо этого, в период пуска машины используются для разгона рулона. Натяжение F_Hсоздается в результате совместного действия тяги цилиндров печатного аппарата или лентоподающей пары и тормозящих сил рулонного тормоза.

Требования к рулонным тормозам: 1)системы натяжения должны обеспечивать стабильность натяжения ленты в заданных пределах в течение всего времени разматывания рулона, включая период автосклейки; 2) в периоды пуска и выбега машины, а также при обрыве ленты или при уменьшении скорости машины соответственно предотвращать перегрузку ленты и самопроизвольное ее разматывание; 3) допускать возможность регулировки величины F_H; 4) допускать замену сработанного рулона на ходу машины.

Типы:

1. Осевые: усилие прилагается к оси (валу);

2. Периферийные с неподвижными и подвижными ремнями: усилие прилагается к рулону.

Тормозное усилие может создаваться механически (груз и пружина), пневматически, гидравлически, электромагнитно (двигателем), комбинированными устройствами.

Р еменной рулонный тормоз.

Торможение осуществляется за счет контакта рулона с ремнем. Зона контакта ограничена углом α, который в свою очередь зависит от радиуса рулона.

Достоинства:

• простота реализации.

Недостатки:

• возможность повреждения и деформации бумаги;

• тормозное усилие необходимо изменять в процессе размотки;

• трудно поддается автоматизации.

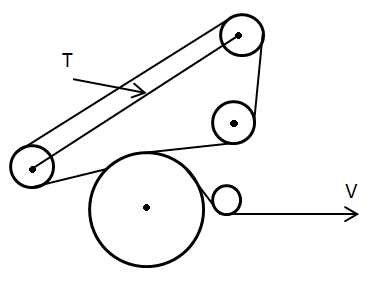

Рулонный тормоз/привод с бесконечной лентой.

С корость рулона можно изменять изменением усилия Т, изменением скорости ремня.

Недостаток: тормозим за рулон. Достоинство: одно и то же устройство может быть и тормозом, и приводом.

Осевой тормоз с электромагнитной муфтой.

1 –катушка; 2 – резистор; 3 – тормозные колодки. Тормозное усилие регулируется изменением силы тока в катушке. Величина силы тока может задаваться при помощи реостата, который подключается к плавающему валику.

Д остоинства:

• не оказывает вредных воздействий на рулон;

• легко поддается автоматизации.

Недостаток: сложность конструкции.

Если натяжение полотна слишком велико, валик поднимается вверх и изменяет сопротивление реостата так, чтобы уменьшить тормозное усилие. Если тормозное усилие недостаточное, то лента провисает, валик опускается вниз и изменяет сопротивление так, чтобы увеличить тормозное усилие. Таким образом, валик постоянно плавает в заданной интервале, регулируя усилие торможения в заданном диапазоне.
