1.4.3. Холодильные агрегаты для бытовых морозильников и комбинированных холодильников-морозильников
В морозильниках применяются схемы холодильных агрегатов с одноиспарительной системой охлаждения. Схема агрегата морозильника "Гиочел-1201" с естественной конвекцией воздуха в камере показана на рисунке 5. Отличительной особенностью схем морозильников является обязательное применение обогрева дверного проема с помощью нагревателя или петли, являющейся частью контура холодильного агрегата. В схему агрегата морозильника включается также докипатель, который располагается на выходе из испарителя и предотвращает попадание жидкого хладагента в компрессор при снижении тепловой нагрузки.
Отличительной особенностью холодильников-морозильников является необходимость обеспечения функционирования в режиме замораживания продуктов при непрерывной работе компрессора в течение длительного времени. При работе в таком режиме необходимо исключить снижение температуры в холодильной камере до отрицательных значений. В холодильниках с естественной конвекцией воздуха в камерах указанная проблема решается двумя способами: включением в схему агрегата электромагнитного переключающего клапана или применением двух холодильных агрегатов, один из которых работает на морозильную, а второй на холодильную камеру.
|
|
Рис. 5 Схема холодильного агрегата морозильника "Гиочел-1201" МС-120: 1 компрессор; 2 технологический патрубок; 3 фильтр-осушитель; 4 всасывающий трубопровод; 5 конденсатор; 6 испаритель; 7 нагнетательный трубопровод. |

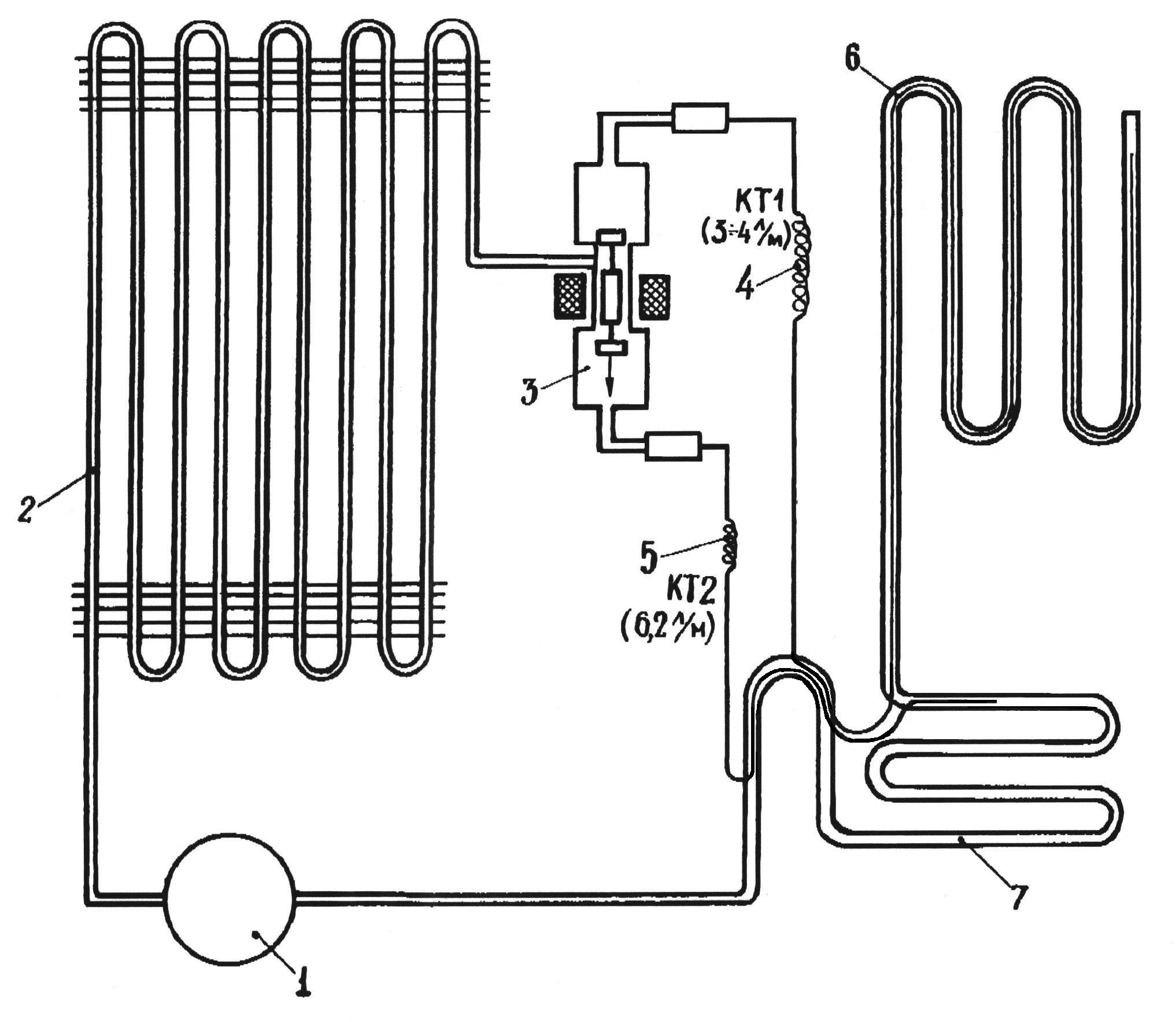

Рис. 6 Схема холодильного агрегата с двухходовым электромагнитным клапаном: 1 компрессор; 2 конденсатор; 3 двухходовой клапан; 4, 5 капиллярные трубки; 6 испаритель морозильной камеры; 7 испаритель холодильной камеры. |
Схема холодильного агрегата с двухходовым электромагнитным переключающим клапаном, применяемая в холодильниках-морозильниках фирмы "Bosch", показана на рисунке 6. Особенностью данной схемы является то, что на выходе из конденсатора 2 установлен двухходовой электромагнитный клапан 3. На рис. 6 показано положение, при котором на катушку электромагнита клапана подается напряжение, и сердечник закрывает верхнее седло клапана. При этом положении клапана жидкий хладагент дросселируется в короткой капиллярной трубке 5, пропускная способность которой обеспечивает температуру кипения в испарителе холодильной камеры 10…15С. При снижении температуры в холодильной камере до нижнего допустимого предела по команде терморегулятора, установленного в холодильной камере, происходит выключение клапана, закрывается нижнее и открывается верхнее проходное сечение клапана. Хладагент дросселируется в капиллярной трубке 4, имеющей низкую пропускную способность, и кипит в испарителе морозильной камеры при температуре 25…30С.
Включение в схему холодильного агрегата электромагнитного клапана позволяет обеспечивать поддержание требуемого температурного уровня в камерах в режиме замораживания и режиме хранения замороженных продуктов. Применение двух температурных уровней кипения хладагента в испарителях позволяет повысить эффективность цикла и снизить энергопотребление.
Схема холодильника-морозильника "STINOL-102" с двумя холодильными агрегатами приведена на рисунке 7. Применение двух холодильных агрегатов позволяет обеспечить полностью независимое функционирование морозильной и холодильной камер, упростить схему агрегатов и повысить надежность работы каждого из них. К недостаткам таких схемных решений можно отнести повышение энергопотребления и уровня звуковой мощности.
|
|

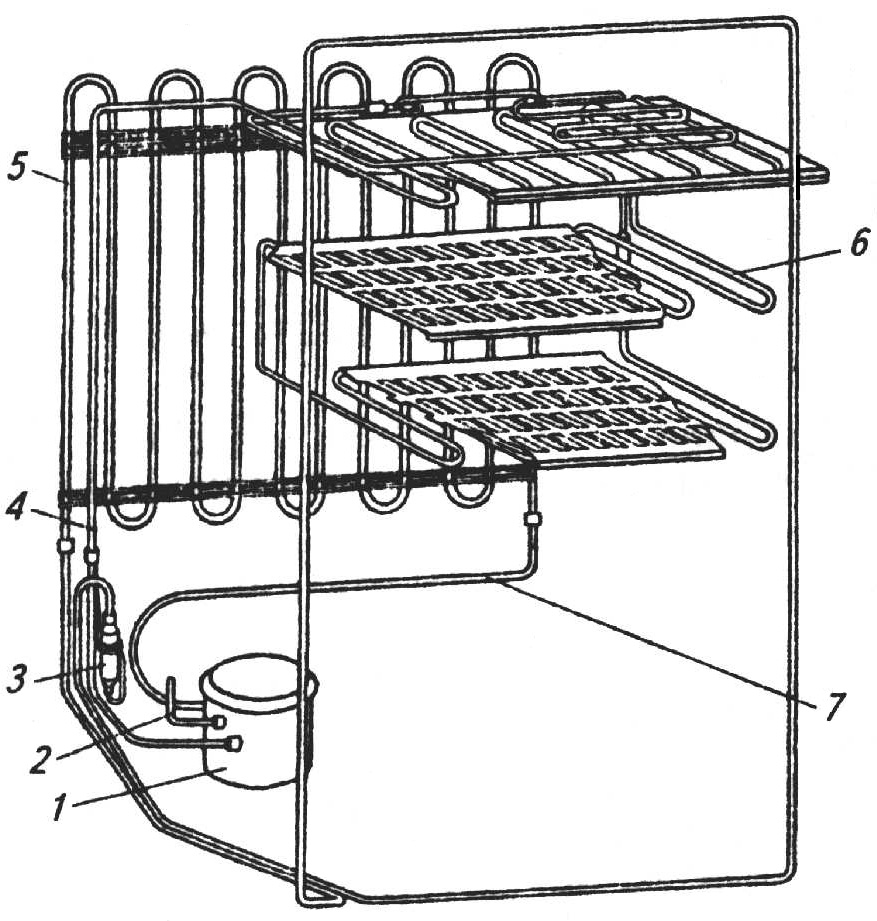

Рис. 7 - Схема холодильного агрегата холодильника - морозильника"STINOL-102": 1 – компрессор; 2 – нагнетательная трубка; 3 – конденсатор; 4 – фильтр – осушитель; 5 – капиллярная трубка; 6 – испаритель морозильной камеры; 7 – испаритель холодильной камеры. |

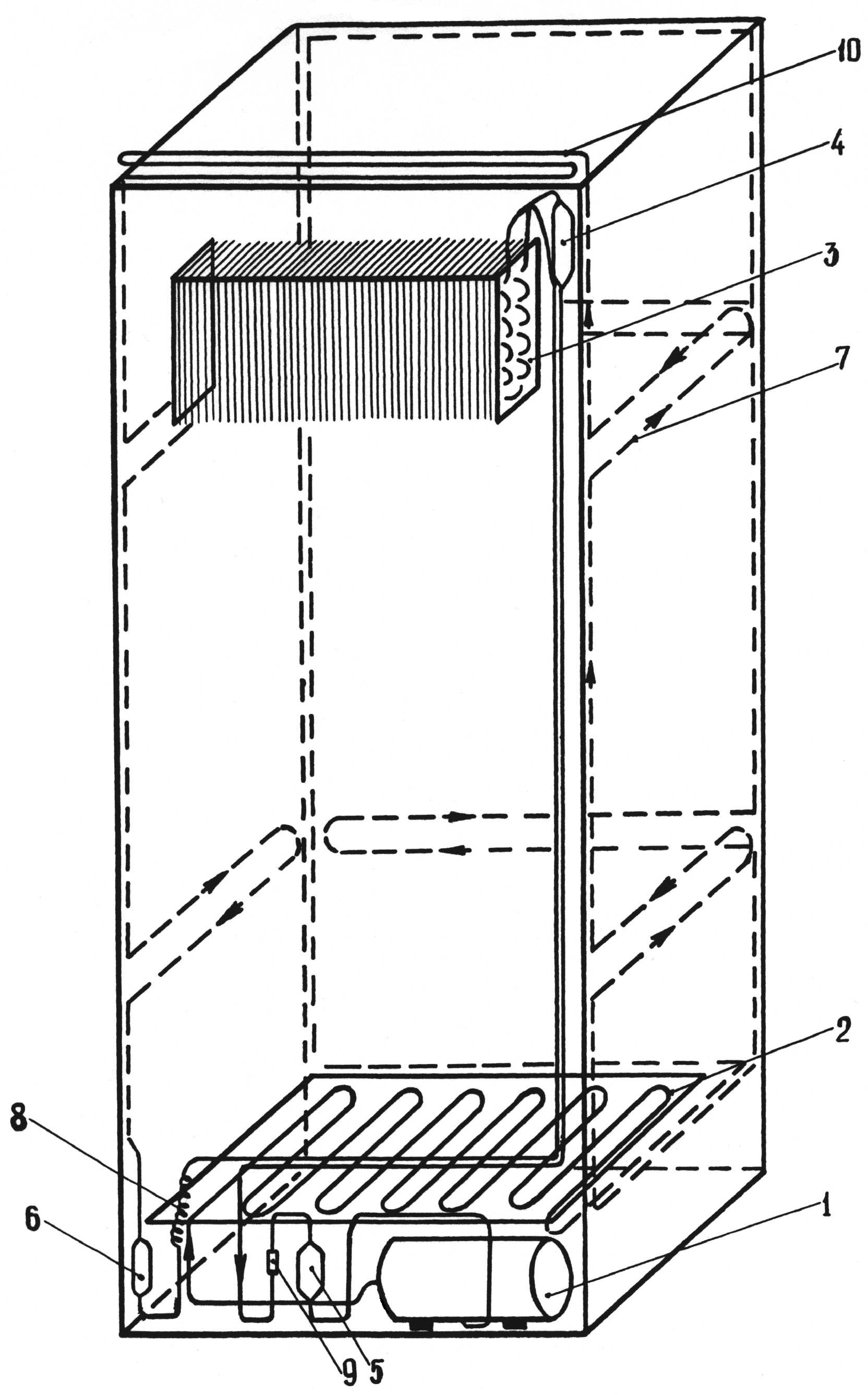

Рис. 8 - Схема холодильного агрегата холодильника с системой "No frost": 1 – компрессор; 2 –конденсатор; 3 испаритель; 4 докипатель; 5 расширитель-докипатель; 6 фильтр-осушитель; 7 обогреватель дверных проемов и боковых поверхностей;.8 капиллярная трубка; 9 обратный запорный клапан. |
