Казанский государственный технический университет им. А.Н. Туполева
Военная кафедра
«УТВЕРЖДАЮ»
Начальник 3-го цикла
п/п-к
А. Балмасов.
«___» _______ 200 г.
План проведения занятий со студентами по военно – специальной подготовке
(ВУС-521300)
-
Тема №7.
Военно-полевые системы тонального телеграфирования
Занятие №15.
Аппаратура тонального телеграфирования П-318-6
Время
90 минут.
Вид занятия
Групповое.
Цели занятия
Изучить ТТХ, электрические параметры и конструкцию аппаратуры, состав и назначение основных блоков аппаратуры. Воспитывать чувство ответственности за добросовестное изучение военной техники связи.
Вводная часть занятия - 5 минут
Принять рапорт дежурного по взводу.
Проверить присутствующих по списку.
Провести контрольный опрос.
Объявить тему, цель и учебные вопросы занятия.
Основная часть занятия - 80 минут
Учебные вопросы, время и содержание занятия |
Методические приемы и указания |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 Вопрос. Назначение, боевое применение и основные тактико-технические характеристики аппаратуры – 20 минут.
Аппаратура тонального телеграфирования П-318М предназначена для частотного уплотнения телефонных каналов проводных и радиорелейных средств связи двухсторонними телеграфными связями. Схема, конструкция и комплектация аппаратуры позволяют получить четыре, шесть, десять, двенадцать и шестнадцать телеграфных каналов в одном телефонном канале. При уплотнении телефонных каналов четырьмя, шестью и десятью телеграфными связями аппаратура обеспечивает также служебную телефонную связь по уплотняемому каналу в полосе частот 300—1300 гц. Аппаратура обеспечивает сопряжение с оконечной синхронной (работающей токами двух направлений) и стартстопной (работающей током одного направления) телеграфной аппаратурой. В состав аппаратуры П-318М входят: а) аппаратура тонального телеграфирования П-318М-6 (черт. РД2.068.037), комплект ЗИП по ведомости РД2.068.037 ЗИ, чехол (черт. РД4.166.067), комплект эксплуатационной документации по ведомости РД2.068.037 ЭД; б) аппаратура тонального телеграфирования П-318М-4 (черт. РД2.068.038), комплект ЗИП по ведомости РД2.068.038 ЗИ, комплект эксплуатационной документации по ведомости РД2.068.038Д, чехол (черт. РД4.166.068); в) переходное устройство П-318М-ПУ (черт. РД2.169.069), комплект ЗИП по ведомости РД2.169.069ЗИ, чехол (черт. РД4.166.069), комплект эксплуатационной документации по ведомости РД2.169.069 ЭД; устройство телефонно-телеграфного переговора П-318М-УТТП (черт. РД2.142.010), г) комплект ЗИП по ведомости РД2.142.010 ЗИ, чехол (черт. РД4.166.070), комплект эксплуатационной документации по ведомости РД2.142.010 ЭД. Аппаратура П-318М-6 позволяет образовать шесть телеграфных каналов в полосе частот 380-1420 Гц (режим А) или 1460-2500 Гц (режим Б). Аппаратура может работать как самостоятельно (в режиме 6-ти каналов), так и совместно с аппаратурой П-318М-4 и вторым комплектом аппаратуры П-318М-4 (на разных концах телефонного канала), обеспечивая при этом четыре телеграфных канала в полосе частот 1640-2320 Гц. Аппаратура П-318М-4 позволяет образовать четыре телеграфных канала в полосе частот 1640-2320 Гц (режимы Б) или 2540-3220 Гц (режимы А) и рассчитана на работу как по четырехпроводному телефонному каналу, так и по двухпроводной физической цепи. Аппаратура может работать как самостоятельно, так и совместно с аппаратурой П-318М-6. Переходное устройство П-318М-ПУ предназначено для согласования двухполюсных входов и выходов аппаратуры тонального телеграфирования с оконечными стартстопными аппаратами, работающими током одного направления. Один комплект П-318М-ПУ обеспечивает работу трех телеграфных каналов и может быть подключен как к аппаратуре П-318М-6, так и к аппаратуре П-318М-4. Переходное устройство обеспечивает работу телеграфных аппаратов как по схеме с разделенными цепями передачи и приема (режим II), так и по схеме с неразделенными цепями передачи и приема (режим III). Устройство телефонно-телеграфного переговора П-318-УТТП предназначено для обеспечения служебного телеграфного переговора по телеграфным каналам аппаратуры П-318М-6 или П-318М-4 и для обеспечения служебного телефонного пе6реговора в неиспользуемой для телеграфных связей полосе частот телефонного канала (300-1400 Гц). Устройство П-318М-УТТП рассчитано на совместную работу с аппаратурой П-318М-6 и П-318М-4. Одиночные комплекты ЗИП аппаратуры П-318М содержат запчасти, инструмент и принадлежности, необходимые для эксплуатации и проведения текущего ремонта. Аппаратура П-318М может выпускаться в пяти видах комплектации, состав которых приведен в табл. 7.15.1.
Аппаратура П-318М предназначена для работы в условиях подвижных и полустационарных узлов связи на аппаратных каналообразования (П-255А, П-255АМ, П-226М). Каналы аппаратуры П-318М рассчитаны на передачу телеграфных сигналов с номинальной скоростью телеграфирования 75 бод. Аппаратура допускает повышение скорости телеграфирования до 100 бод с небольшим увеличением краевых искажений телеграфных посылок.
Выходы телеграфных каналов на передаче и приеме могут быть скоммутированы как по симметричной (двухпроводной), так и по несимметричной (провод — «земля») схемам. Аппаратура обеспечивает сопряжение с оконечными телеграфными аппаратами, работающими как токами двух направлений (двухполюсными), так и током одного направления (однополюсными). Телеграфные каналы аппаратуры при скорости телеграфирования 75 бод характеризуются следующими основными данными: а) начальные искажения длительности двухполюсных телеграфных посылок не превышают 6% при номинальном уровне приема одновременной работе по всем каналам, отсутствии помех в телефонном канале и нормальных климатических условиях; б) понижение уровня приема на 2,5 нп или повышение на 1 нп от номинального значения при отсутствии помех, не вызывает увеличения искажений более чем на 2% по отношению к искажениям при номинальном уровне; в) при наличии в телефонном канале сосредоточенной синусоидальной помехи, совпадающей с характеристической частотой канала. и уровнем на 2 нп ниже уровня сигнала, искажения телеграфных посылок не превышают 13%; г) расхождение несущих частот в телефонном канале до 10 гц вызывает искажения (типа преобладания) телеграфных посылок не более чем 22%. Нормальная работа аппаратуры обеспечивается при температуре окружающего воздуха от минус 10°С до +50°С и при относительной влажности воздуха до 95% (температура +40°С). После пребывания в условиях низких (до минус 50°С) и высоких (до +65°С) температур (при отключенном питании) аппаратура, приведенная к рабочим условиям, сохраняет работоспособность без дополнительных регулировок.
Таблица 7.15.2. Габариты, вес и потребляемая мощность аппаратуры П-318М
Аппаратура допускает встречную работу с аппаратурой тонального телеграфирования типа П-318, ТТ-12/16, ТТ-17П и ТНТ-6. Аппаратуру в закрытом виде можно перевозить в крытых вагонах,, крытых автомашинах, водным транспортом в специальных упаковках, при этом она должна предохраняться от свободного перемещения и ударов. Аппаратура построена полностью на полупроводниковых приборах. В аппаратуре применен печатный монтаж отдельных узлов. Габариты и вес аппаратуры и устройств, а также потребляемая ими мощность приведены в табл. 7.15.2.
2 Вопрос. Основные электрические параметры аппаратуры – 20 минут.
Двухполюсные телеграфные аппараты по каналам аппаратуры П-318М-6 и П-318М-4 могут работать только с разделенными цепям» передачи и приема (режим 1). Однополюсные телеграфные аппараты подключаются к каналам через переходное устройство П-318М-ПУ, которое обеспечивает работу как с разделенными цепями передач» и приема (режим II), так и с неразделенными цепями передачи и приема (режим III). Питание линейных цепей телеграфных аппаратов осуществляется: в режиме I — на передаче со стороны аппарата, на приеме со стороны канала напряжением 60 в; в режимах II и III — на передаче и на приеме как со стороны канала напряжением 60 в, так и со стороны аппаратов напряжением 60 в. При значительном удалении телеграфного аппарата от аппаратуры необходимо подключение дополнительной батареи с напряжением 60—120 в. Телеграфные аппараты могут быть удалены от аппаратуры П-318М на расстояние порядка 50 км. Преобразование посылок постоянного тока, поступающих от телеграфных аппаратов, осуществляется в аппаратуре по принципу частотной модуляции. Средние частоты соседних телеграфных каналов на линейном выходе аппаратуры отличаются на 180 гц. Средняя частота любого канала определяется, исходя из следующей зависимости: Fср.= (270+ 180п)гц, где: Fср.— средняя частота определяемого канала; п—номер канала. Девиация частоты для всех каналов одинакова и составляет ±50 гц. Во всех каналах аппаратуры верхняя характеристическая частота (Fср. + 50 гц) соответствует посылке положительной полярности (для режима I) или токовой посылке (для режимов II и III), нижняя характеристическая частота (Fср.—50 гц) соответствует посылке отрицательной полярности (для режима I) или бестоковой посылке (для режимов II и III). В табл. 5 и 6 приведены номинальные значения характеристических частот телеграфных каналов аппаратуры П-318М-6 и П-318М-4. Т а б лица 7.15.3. Количество каналов и необходимые полосы частот для комплектов аппаратуры П-318М
Количество каналов, создаваемых отдельными комплектами и занимаемая ими полоса частот приведены в табл. 7.15.3. При работе по телефонному каналу 300—3400 гц комплектом П-318М-Д сохраняется телефонная связь по этому каналу в суженной полосе частот (300—2400 гц). Аппаратура П-318М-4 при этом может устанавливаться совместно с телефонной каналообразующей аппаратурой, либо может быть удалена от телефонной аппаратуры на расстояние до нескольких километров. В последнем случае она подключается к телефонному каналу по 4-проводной соединительной линии через выносные разделительные фильтры, которые устанавливаются совместно с телефонной аппаратурой.
Таблица 7.15.4. Уровни передачи и приема для каналов аппаратуры П-318М
Допустимые отклонения уровней ±0,2 нп.
В составе комплекта П-318М-Д аппаратура может работать по 2-проводной физической линии, обеспечивая получение четырех телеграфных каналов и служебной телефонной связи в полосе частот 300—1400 гц. Перекрываемое затухание при работе по соединительным линиям с выносными разделительными фильтрами до 1,5 нп, при работе по двухпроводной физической цепи до 2,5 нп. Подключение аппаратуры П-318М к телефонному каналу во всех режимах работы производится по 4-проводной схеме. Аппаратура П-318М может быть удалена от телефонной каналообразующей аппаратуры на расстояние, определяемое затуханием соединительной линии, которое может составлять величину порядка 1 нп. Номинальные уровни передачи и приема на линейных выходах аппаратуры для одного канала в каждом из комплектов приведены в табл. 7.15.4. В аппаратуре имеется возможность компенсации постоянных преобладаний телеграфных посылок в пределах ±30%. Питание аппаратуры осуществляется от сети переменного тока напряжением 127 или 220 в. Устойчивая работа телеграфных каналов не нарушается при изменении напряжения питающей сети на +10% и минус 20%.
3 Вопрос. Принцип формирования линейного спектра аппаратуры – 20 минут.
В телеграфной связи каждому передаваемому знаку соответствует определенная комбинация посылок постоянного тока. Совокупность этих комбинаций образует телеграфный код. Минимальная по длительности посылка, положенная в основу кодовых комбинаций, называется элементарной посылкой или просто-элементом. Количество элементов, переданных за одну секунду, определяет скорость телеграфирования. Последняя измеряется в бодах и является основной характеристикой как для телеграфной, так и для каналообразующей аппаратуры. При скорости телеграфирования 50 бод элементарная посылка на выходе телеграфного аппарата имеет длительность, равную 1/50 = 0,02 сек = 20 мсек. Буквопечатающие телеграфные аппараты работают на двоичном коде, в котором элементарные посылки характеризуются двумя позициями, например: токовая и бестоковая, положительная и отрицательная. Телеграфирование токовыми и бестоковыми посылками называют однополюсным или телеграфированием токами одного направления, а телеграфирование положительными и отрицательными посылками называют двухполюсным или телеграфированием токами двух направлений. Графическое изображение однополюсных и двухполюсных посылок телеграфной комбинации показано на рис. 7.15.1.
Рис. 7.15.1. Однополюсные а) и двухполюсные б) посылки кодовых комбинаций. При прохождении по телеграфному каналу посылки претерпевают искажения по форме и длительности. Величиной искажений называют процентное отношение искаженной части длительности элементарной посылки ко всей длительности этой посылки. Искажения длительности телеграфных посылок могут иметь различный характер. Если длительность всех посылок одного знака при передаче увеличивается или уменьшается на одну и ту же величину, то такие искажения называют искажениями преобладания. Под действием помех и других случайных влияний длительности отдельных посылок изменяются неодинаково. Такие искажения носят название случайных искажений. Искажения, вызванные устанавливающимися процессами, называются характеристическими. Приемные устройства телеграфных аппаратов конструируются так, что обеспечивают правильное воспроизведение передаваемых знаков даже при наличии некоторых искажений длительности телеграфных посылок. Это свойство телеграфных аппаратов называют исправляющей способностью. Телеграфная информация в виде посылок постоянного тока не может быть передана непосредственно по телефонному каналу, полоса пропускания которого обычно начинается от 300 гц. Аппаратура тонального телеграфирования преобразует посылки постоянного тока в посылки переменного тока тональной (звуковой) частоты, пропускаемые телефонным каналом. Принято считать, что если для передачи телеграфных сигналов применяются переменные токи с частотами, находящимися в разговорном спектре (от 300 до 3400 гц), то такой способ телеграфирования называют тональным телеграфированием. Использование телефонного канала для передачи телеграфной или фототелеграфной информации называют вторичным уплотнением. Аппаратура тонального телеграфирования является одним из видов аппаратуры вторичного уплотнения. Принцип работы аппаратуры тонального телеграфирования показан на рис. 7.15.2, а упрощенные графики сигналов, получаемых на передающем и приемном концах — на рис. 7.15.3. На схеме (рис. 7.15.2) на передающем конце включены два генератора, характеристические частоты которых разнятся на определенную величину, а на приемном конце используются устройства, обеспечивающие выделение и детектирование частот перед подачей их в обмотки приемного реле. В качестве канала связи используется телефонный канал.
Рис. 7.15.2. Принцип работы аппаратуры ТТ. Проследим передачу телеграфных сигналов для однополюсной работы. Посылки постоянного тока с выхода передающего телеграфного аппарата проходят через обмотку 1,2 реле передачи станции А. Через обмотку 3,4 этого же реле постоянно проходит ток от местной батареи МБ, обеспечивая удерживание якоря реле у левого контакта при отсутствии токовой посылки в первой обмотке. При прохождении по первой обмотке токовой посылки якорь перебросится к правому контакту (ампервитки первой обмотки выбираются в несколько раз больше ампервитков второй обмотки). В зависимости от положения якоря на вход телефонного канала будут подаваться сигналы с частотами Р1 или Р2. Таким образом посылкам постоянного тока на выходе передающего телеграфного аппарата будут соответствовать тональные посылки звуковых частот на входе телефонного канала (рис. 7.15.3). На приемном конце (станция Б) тональные посылки с выхода телефонного канала подаются на ограничитель, который обеспечивает, постоянство величины тока через обмотки приемного реле при значительных колебаниях уровня принимаемого сигнала.

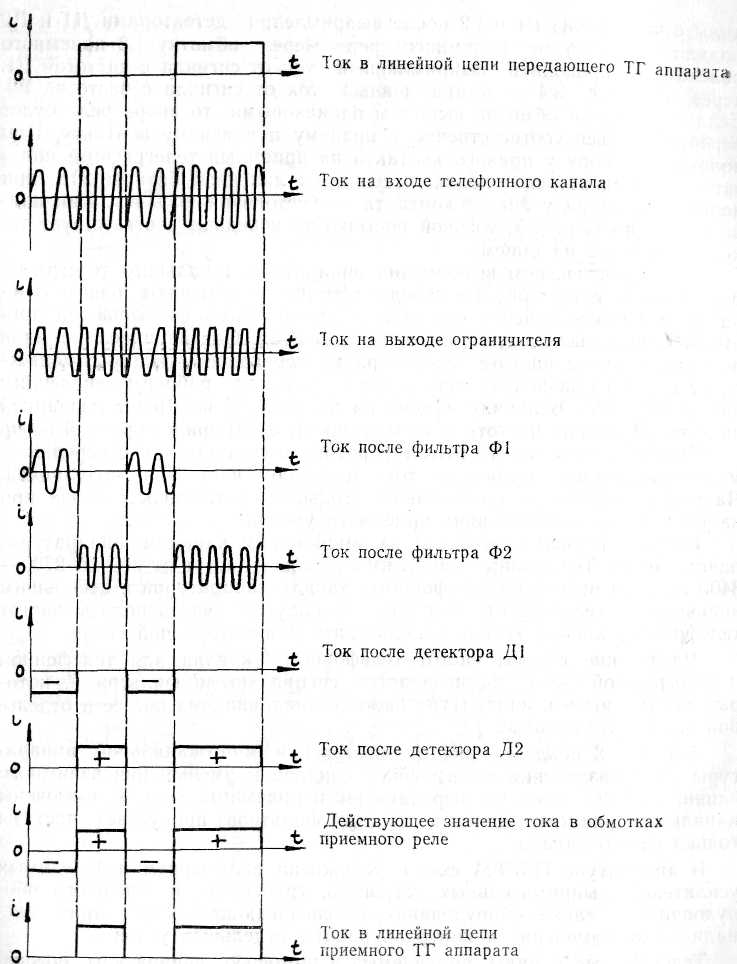

Рис 7.15.3. Принцип тонального телеграфирования

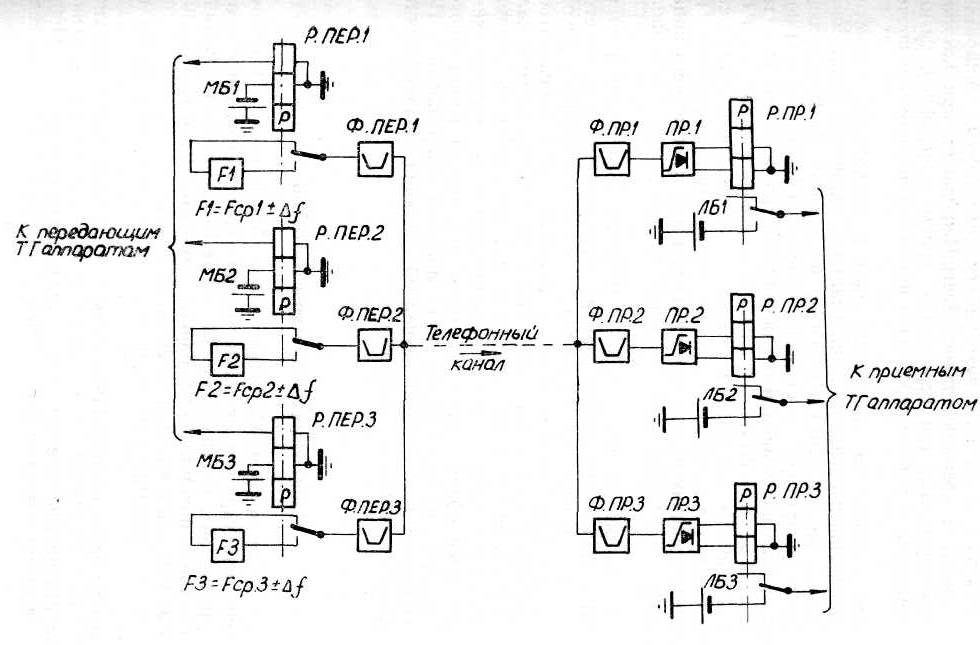

Рис. 7.15.4. Принцип построения многоканальной аппаратуры ТТ
С выхода ограничителя тональные посылки подаются на фильтры Ф1 и Ф2, каждый из которых пропускает одну из рабочих частот. Сигналы с частотами F1 и F2 после выпрямления детекторами Д1 и Д2 подаются в обмотки приемного реле. Через обмотку 1.2 приемного реле будет проходить выпрямленный ток от сигнала с частотой F1, через обмотки 3,4 – выпрямленный ток от сигнала с частотой F2. Если ампервитки обмоток выбраны одинаковыми, то якорь реле будет перебрасываться соответственно к правому и к левому контакту. При положении якоря у правого контакта на приемный телеграфный аппарат будет подаваться токовая посылка от линейной батареи ЛБ, при положении якоря у левого контакта — бестоковая посылка. Как видно из графиков рис. 7, токовой посылке на передаче соответствует токовая посылка на приеме. При практическом выполнении аппаратуры тонального телеграфирования два генератора на передающем конце заменяют одним генератором с изменяющейся частотой, а вместо двух фильтров на приемной стороне используют частотный детектор. Под влиянием посылок постоянного тока частота генератора на передающем конце изменяется от среднего значения Fcp, к двум крайним рабочим значениям частот Fcp±Δf. Величину изменения частоты Δf называют девиацией частоты. Девиация частоты в аппаратуре П-318М принята равной 50гц. Процесс изменения частоты генератора в соответствии с передаваемыми посылками постоянного тока называют частотной модуляцией. Частотная модуляция обеспечивает большую устойчивость связи при наличии помех и колебаниях приемного уровня. Ширина полосы частот, занимаемой одним каналом аппаратуры, равна 140 гц. Телефонный канал имеет полосу частот от 300 до 2700— 3400 гц. При работе по телефонному каналу аппаратурой с небольшим количеством телеграфных каналов оставшуюся часть полосы частот телефонного канала можно использовать для телефонной связи. Разделение полосы частот телефонного канала для телефонной и телеграфной связи обеспечивается специальными фильтрами, которые монтируются в аппаратуре либо устанавливаются вне ее в отдельной выносной упаковке. На рис. 8 показав принцип построения многоканальной аппаратуры. Для разделения телеграфных каналов и уменьшения взаимного влияния между ними на передающем и приемном концах включены канальные фильтры. Каждый из этих фильтров пропускает частоты только своего канала. В аппаратуре П-318М схема усложнена включением необходимых усилителей, выпрямительных устройств, группового и линейного оборудования, а также оборудования, обеспечивающего коммутацию, сигнализацию, измерение и контроль работы отдельных узлов. Телеграфные каналы, получаемы с помощью аппаратуры, обеспечивают дуплексную и симплексную работу телеграфных аппаратов. Дуплексной работой называют такое телеграфирование, при которою одновременно осуществляется передача и прием телеграфных сигналов. При симплексной работе передача и прием осуществляются поочередно. Основным требованием, предъявляемым к аппаратуре, являете» передача телеграфных сигналов с минимальной величиной искажении. Принято считать за допустимую величину искажений 10—12%, вносимых каналом аппаратуры тонального телеграфирования на одном переприемном участке. Величина искажений телеграфных сигналов зависит не только от аппаратуры тонального телеграфирования, но и от качества телефонного канала, по которому она работает. Дальность, связи тонального телеграфа определяется процентом искажений, не превышающим величину исправляющей способности телеграфного аппарата, и практически может осуществляться на всю длину телефонного канала. В основу построения аппаратуры П-318М положен принцип индивидуально-группового каналообразования. Этот принцип заключается; в том., что для получения многоканальной системы выбирается исходная группа каналов, рабочие частоты которых могут передаваться, либо непосредственно, либо переноситься в полосе телефонного канала, в другую область частот. Для переноса частот исходной группы каналов в аппаратуре П-318М (кроме индивидуального оборудования) имеется групповое оборудование. Выход в телефонный канал многоканальной системы осуществляется через линейное оборудование. Построение аппаратуры и принцип каналообразования можно уяснить при рассмотрении блок-схем аппаратуры.
4 Вопрос. Назначение основных узлов оборудования тракта передачи и приема аппаратуры – 20 минут.
Блок-схема аппаратуры П-318М-6 изображена на рис. 7.15.5. На схеме разграничены пунктирными линиями индивидуальное, групповое и линейное оборудование. В верхней части схемы показан тракт передачи, в нижней — тракт приема. Узлы блоков измерительного, коммутации телеграфных каналов и питания на схеме не показаны. Рассмотрим режимы работы и назначение отдельных узлов по этой схеме. Индивидуальное оборудование включает в себе узлы исходно» группы шести телеграфных каналов с номерами от седьмого по двенадцатый, характеристические частоты которых лежат в полосе 1480— 2480 гц. На схеме показаны узлы только двух крайних каналов: седьмого и двенадцатого. Промежуточные каналы 8—11 имеют аналогичные узлы и поэтому в целях упрощения схемы показаны пунктирными линиями. Каждый канал индивидуального оборудования имеет блок передатчика, блок приемника и блок коммутации канала. Блок передатчика состоит из частотного модулятора, генератора, усилителя и полосового фильтра канала. В блоке приемника находятся полосовой фильтр канала, усилитель-ограничитель, частотный детектор и амплитудный детектор. В блоке коммутации канала находится приемное электронное реле, триггер, элементы схемы защиты реле и переключатель для коммутации телеграфных сигналов. Телеграфные сигналы в виде двухполюсных посылок постоянного тока, поступающие от передающего телеграфного аппарата непосредственно или через переходное устройство, подаются в тракт передачи на вход частотного модулятора 1. Частотный модулятор управляет работой генератора 2. При отсутствии тока в телеграфной цепи генерируется средняя частота канала (несущая). Под воздействием телеграфных посылок положительной и отрицательной полярности средняя генерируемая частота изменяется до значения верхней или нижней частот соответственно. Телеграфные сигналы переменного тока с. выхода генератора поступают на усилитель 3 и дальше через полосовой фильтр передачи 4 к тумблеру «РБТ—НА СЕБЯ». Выходы всех шести фильтров в сторону групповой части соединены параллельно, каждый из полосовых фильтров рассчитан на пропускание характеристических частот только своего канала. Гармонические составляющие, имеющие место на выходе генератора 2 при передаче телеграфных сигналов, которые могут влиять как помеха на соседние каналы, подавляются этими фильтрами. Групповое оборудование состоит из блоков группового оборудования передачи, группового оборудования приема и генератора несущей частоты 2880 гц, общего для передающего и приемного трактов. Групповые оборудования передачи и приема могут работать как в режиме с преобразованием (режим А), так и в режиме без преобразования (режим Б). В режиме А сигналы исходной группы шести телеграфных каналов с выхода индивидуального оборудования поступают на групповой модулятор б через удлинитель 5, который обеспечивает активную нагрузку для полосовых фильтров 4 и понижает уровень сигналов, что необходимо для нормальной работы модулятора. К модулятору подается несущая частота 2880 гц от генератора 10. При помощи этой несущей частоты в модуляторе исходная группа каналов преобразуется в производную группу каналов с номерами от первого до шестого. Характеристические частоты производной группы занимают полосу 400—1400 гц. По размещению характеристических частот в телефонном канале 12-й телеграфный канал преобразуется в 1-й, а 7-й канал — соответственно в 6-й. На рис. 7.15.6 показано расположение телеграфных каналов в полосе частот телефонного канала.
Рис. 7.15.6. Расположение телеграфных каналов аппаратуры П-318М-6 в телефонном канале. На выходе группового модулятора включен фильтр нижних частот 7, который рассчитан на пропускание полосы характеристических частот производной группы каналов. Таблица 7.15.5. Номера каналов и величины средних и характеристических частот каналов аппаратуры П-318М-6
Рис. 7.15.7. Принцип образования 12-ти каналов из двух комплектов аппаратуры П-318М-6
Верхняя боковая полоса частот продуктов преобразования и остаток несущей частоты, которые могут влиять как помеха, подавляются этим фильтром. Сигналы производной группы каналов усиливаются усилителем 8 и поступают в линейное оборудование передающего тракта. В режиме Б телеграфные сигналы исходной группы каналов (1480—2480 гц) поступают в линейное оборудование без преобразования через удлинитель 9, затухание которого может изменяться в небольших пределах с тем, чтобы уровень сигналов на входе линейного оборудования был таким же, как и в режиме А. Номинальные значения частот исходной и производной групп каналов приведены в табл. 7.15.5. Таким образом, одна и та же аппаратура П-318М-6 может работать как исходной, так и производной группой каналов, Поскольку характеристические частоты этих двух групп занимают разные полосы частот в телефонном канале, то соединенные между собой комплекты аппаратуры П-318М-6 на одном конце телефонного канала создают двенадцатиканальную группу. На рис. 10 показана схема, поясняющая принцип образования 12-ти телеграфных каналов из двух комплектов аппаратуры П-318М-6. Один аппарат П-318М-6 в этом случае должен быть включен в режиме «ВЕДОМ», что производится переключателем «6-12/16-ВЕДОМ», расположенным в линейном оборудовании, в состав которого входят блок ЛИН.ОБ. и боковая панель на правой стенке аппаратуры. В положении переключателя «6-12/16» сигналы с выхода группового тракта поступают на дифференциальный трансформатор 11 и дальше на регулируемый удлинитель «УДЛ.ПЕР.» 13. Затухание этого удлинителя изменяется ступенями по 0,2 нп от 0 до 1,6 нп. Удлинитель «УДЛ.ПЕР.» вместе с удлинителем 14 позволяют производить регулировку уровня сигналов на выходе передающего тракта аппаратуры в зависимости от того, в какие точки телефонного канала включена аппаратура П-318М-6 и какое затухание имеет соединительная линия от аппаратуры П-318М-6 до входа в телефонный канал. После удлинителей сигналы подаются на линейный трансформатор 15, обеспечивающий симметричный выход передающего тракта, а дальше — через разделительные гнезда «РБТ—НА СЕБЯ» в телефонный канал. В положении переключателя «ВЕДОМ.» линейное оборудование отключается и сигналы с выхода группового оборудования подаются через гнездо ПЕР. 1 и соединительные шнуры на линейное оборудование второй («ведущей») аппаратуры П-318М-6. «Ведущей» называют ту аппаратуру, к которой подключен телефонный канал. Параллельно выходу группового оборудования (гнездо ПЕР. 1) «ведущей» аппаратуры могут быть подключены дополнительно «ведомые» комплекты аппаратуры П-318М-6. П-318М-4 или устройство П-318М-УТТП. Переключатель па «ведущей» аппаратура должен быть поставлен в положение «12/16». Подключение выходов «ведомых» комплектов аппаратуры к линейному оборудованию «ведущей» аппаратуры осуществляется через дифференциальный трансформатор 11 «ведущей» аппаратуры, наличие которого уменьшает взаимное влияние между параллельно подключенными комплектами аппаратуры. Для того, чтобы снизить общий уровень сигналов, возросший за счет подключения дополнительной группы каналов в 10-ти, 12-ти или 16-канальных вариантах, что может привести к перегрузке телефонного канала (при неизменном рабочем положении регулируемого удлинителя 13 «УДЛ.ПЕР.»), в положении переключателя «12/16» дополнительно включается удлинитель 12 (0,5 нп). В приемном тракте сигналы тональной частоты с выхода телефонного канала поступают через разделительные гнезда «РБТ—НА СЕБЯ» на линейный трансформатор 16, который обеспечивает симметричный «вход цепи приема. Со вторичной обмотки линейного трансформатора сигналы подаются через регулируемый удлинитель «УДЛ. ПР.» 17, затухание которого изменяется ступенями по 0,2 нп в пределах —1,6 нп, и удлинитель 18 (0,5 нп) на дифференциальный трансформатор 19. Удлинитель 18 выключается, если аппаратура работает как «ведущая», и через ее линейное оборудование проходят сигналы группы каналов других «ведомых» аппаратов П-318М-6 (П-318М-4) или устройства П-318М-УТТП. Включение и выключение этого удлинителя, равно как и аналогичного ему удлинителя 12 в передающем тракте, осуществляется переключателем «6-12/16-ВЕДОМ.». Заметим, что при выключенном удлинителе 12 удлинитель 18 остается включенным, и наоборот. Этим достигается постоянство уровня принимаемых сигналов на входе .группового оборудования приемного тракта при переходе от режима работы «6» к режиму «12/16». После дифференциального трансформатора 19 сигналы подаются «а вход группового оборудования приема через переключатель «6-12/16-ВЕДОМ.» в положении «6-12/16». В положении переключателя «ВЕДОМ.» (линейное оборудование отключено) сигналы подаются на вход группового оборудования с линейного оборудования (гнездо ПР.1) «ведущей» аппаратуры по шнурам, соединяющим «ведущую» и «ведомую» аппаратуры. В зависимости от режима работы на входе группового оборудования сигналы могут разветвляться по двум направлениям. В режиме с преобразованием (режим А) сигналы шести телеграфных каналов, имеющие полосу рабочих частот 380—1420 гц, подаются через групповой фильтр 21 с полосой пропускания до 1420 гц на вход предварительного группового усилителя 22. За этим усилителем включен удлинитель 23, при помощи которого регулируется возможный разброс величины усиления. Усиленные сигналы поступают на демодулятор 24. К демодулятору от генератора 10 подается несущая частота 2880 гц. При помощи этой несущей в демодуляторе происходит восстановление частот исходной группы каналов. На выходе демодулятора частоты шести телеграфных каналов имеют полосу 1460—2500 гц. Через фильтр нижних частот 25, который подавляет неиспользуемые продукты преобразования (верхнюю боковую полосу к остаток несущей частоты) , сигналы подаются на вход группового усилителя 27. В режиме Б сигналы, имеющие полосу частот 1460—2500 гц подаются на вход группового усилителя 27 без преобразования через, групповой полосовой фильтр 26. Групповые фильтры 21 и 26 служат для разделения по аппаратам групп телеграфных каналов при одновременной работе двух или трех аппаратов по одному телефонному каналу. Усиление усилителя 22 в режиме А выбрано так, что на входе группового усилителя 27 уровень сигналов остается таким же, как и в режиме Б. Групповым усилителем 27 обеспечивается основное усиление принимаемых сигналов. Он компенсирует затухание, внесенное линейным оборудованием и групповыми фильтрами. После усилителя 27 сигналы поступают на вход, индивидуального оборудования. После группового усилителя 27 параллельно входу индивидуального оборудования включена схема индикатора 20, обеспечивающая измерения приемного уровня., звуковую и оптическую сигнализацию и блокировку приемников (выдачу положительной посылки в сторону приемного ТГ аппарата) при пропадании или значительном понижении общего уровня приема. На входе индивидуального оборудования (за тумблерами «РБТ— НА СЕБЯ») параллельно включены канальные полосовые фильтры 28,. которые пропускают частоты только своего канала, исключая влияние частот соседних каналов. За полосовым фильтром в каждом канале включен усилитель-ограничитель 29, который обеспечивает практическую независимость тока в последующей цепи при значительных изменениях уровня приемного сигнала. Сигналы после усилителя-ограничителя попадают на частотный детектор 30. Сигналы, соответствующие положительной и отрицательной посылкам переданного телеграфного сигнала, в частотном детекторе разделяются и затем выпрямляются. Выпрямленные сигналы на выходе частотного детектора соответствуют посылкам постоянного тока на передаче, однако мощность их недостаточна для управления приемником телеграфного аппарата. Поэтому эти посылки подаются на приемное электронное реле 31, которое коммутирует выход выпрямителя с постоянным напряжением 60 в. На выходе канала в линейную цепь приема будут поступать двухполюсные посылки постоянного тока. Эти посылки подаются на приемник телеграфного аппарата либо непосредственно, либо через переходное устройство (для телеграфных аппаратов, работающих однополюсными посылками). Независимо от режима работы группового оборудования индивидуальное оборудование как на передачу, так и на прием всегда работает исходной группой каналов (7—12 каналы). Поэтому выход передатчика каждого канала можно соединить со входом приемника для проверки исправности узлов индивидуального оборудования. Для этого в блоках приемников предусмотрены тумблеры «РБТ—НА СЕБЯ». Б положении тумблера «НА СЕБЯ» сигнал проверяемого канала будет проходить с передачи на прием через удлинитель 33., при помощи которого устанавливается нормальный уровень сигнала на входе приемника. Предусмотрена возможность проверки устойчивости работы приемника при пониженном на 2,5 нп уровне сигнала путем включения удлинителя 32 тумблером «НОРМ. УР.—2,5 нп» (на блоке линейного оборудования). Проверка исправной работы всех узлов аппаратуры осуществляется перестановкой в положение «НА СЕБЯ» сдвоенных вилок в блоке линейного оборудования. Передающая ветвь при этом соединяется с приемной в точках подключения аппаратуры к телефонному каналу. Такая проверка возможна при работе аппаратуры в режимах А и Б.
|
Название вопроса записать на доске.
Название вопроса записать на доске.
Название вопроса записать на доске.
Название вопроса записать на доске.
|
