Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Институт Энергетический

Кафедра Автоматизация теплоэнергетических процессов

Специальность Автоматизация технологических процессов и производств

(в теплоэнергетике)

ПРОЕКТ ЭНЕРГОБЛОКА ТЭС

ЭЛЕКТРИЧЕСКОЙ МОЩНОСТЬЮ 490 МВт

Курсовая работа по дисциплине

«Тепловые и атомные электрические станции»

Студент, группа 6281 ____________ К.С. Марьин

(подпись)

____________

(дата)

Руководитель, ____________ Н.Н. Галашов

доцент кафедры АТЭС (подпись)

____________

(дата)

Томск − 2012

Реферат

Курсовой проект состоит из 51 страниц, 8 рисунков, 9 таблиц, 2 приложения, 1 листа графического меатериала, спецификации, 4 источников.

Объектом исследования является тепловая схема турбоустановки.

Курсовая работа выполнена в текстовом редакторе Microsoft Office Word 2007. Для сложных математических расчетов использовалась программа MathCad 14. Для создания графического материала применялся графический редактор AutoCad 2008.

Содержание

С.

Введение 5

1 Описание конструкции паротурбинной установки К-500-240-4 6

2 Расчет тепловой схемы 8

2.1 Определение давлений пара в отборах турбины 8

2.2 Процесс расширения пара в конденсационной турбине с промежуточным перегревом при наличии турбопривода 10

2.3 Составление сводной таблицы параметров пара и воды 15

2.4 Составление общих уравнений материального баланса 18

2.5 Расчет турбопривода питательного насоса 20

2.6 Расчет вспомогательных элементов тепловой схемы 21

2.7 Составление и решение уравнений материального и теплового балансов подогревателей регенеративной системы 24

2.8 Проверка материального баланса рабочего тела в схеме 31

2.9 Определение расхода пара на турбину и проверка мощности 31

2.10 Расчет показателей тепловой экономичности 33

3 Выбор оборудования пароводяного тракта 34

3.1 Выбор насосов 34

3.2 Выбор деаэратора 38

3.3 Выбор деаэратора добавочной воды 39

3.4 Выбор испарительной установки 40

3.5 Выбор регенеративных подогревателей 40

3.6 Выбор турбопривода питательного насоса 45

3.7 Выбор парогенератора 45

3.8 Выбор генератора 46

3.9 Выбор вспомогательных теплообменников 46

Заключение 47

Список литературы 48

Приложение А 49

Приложение Б 50

Графический материал На отдельных листах

ФЮРА 311111.002 Развёрнутая тепловая схема

паротурбинной установки К-500-240

Введение

Целью курсовой работы является расчет принципиальной тепловой схемы паротурбинной установки с турбиной типа К-500-40 на номинальный режим. Также, в ходе работы необходимо вычислить показатели тепловой экономичности энергоблока, необходимые для анализа работы станции, и разработать расширенную тепловую схему турбоустановки.

Для достижения поставленной цели необходимо проанализировать тепловую схему ПТУ, изучить назначение, принцип действия и связи основного и вспомогательного оборудования паротурбинной установки, определить параметры потоков во всех точках тепловой схемы; составить и решить уравнения материальных и тепловых балансов элементов тепловой схемы. Далее можно определить тепловые показатели энергоблока. На основании проведенных расчетов, необходимо выбрать оборудование пароводяного тракта. Выбор оборудования является завершающей стадией работы.

1 Описание конструкции паротурбинной установки к-500-240-4

Конденсационная паровая турбина К-500-240-4 номинальной мощно­стью 525 МВт предназначена для непосредственного привода генератора переменного тока ТВВ-500-2ЕУЗ мощностью 500 МВт и для работы в блоке с прямоточным котлом.

Принципиальная тепловая схема прототипа изображена на рисунке 1.

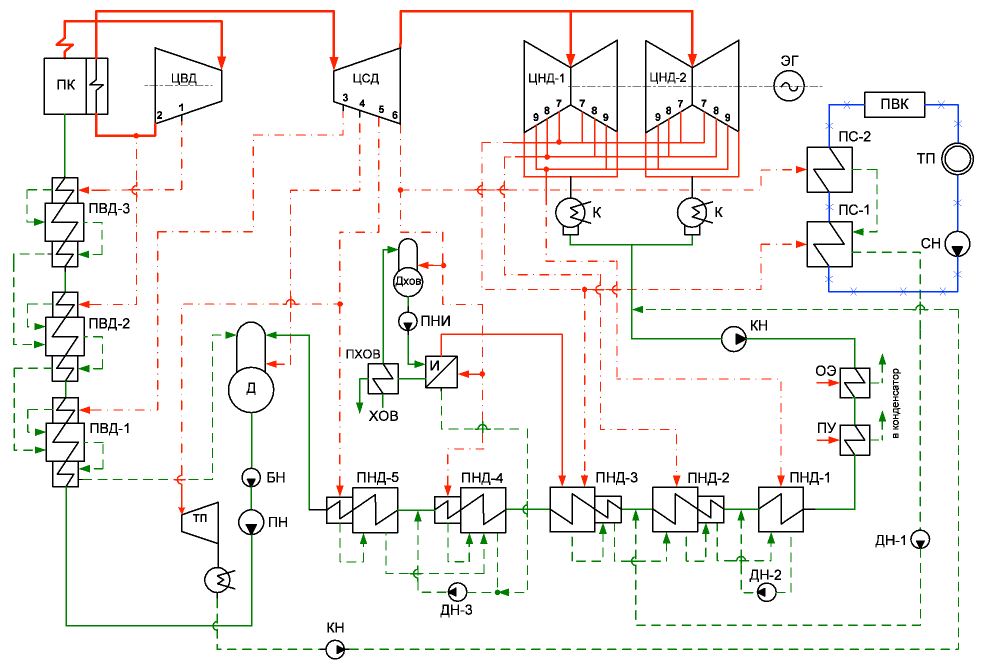

Рисунок 1 – Принципиальная тепловая схема турбоустановки К-500-240-4

Турбина имеет восемь нерегулируемых отборов пара, предназначенных для подогрева питательной воды (основного конденсата) в ПНД, деаэраторе и ПВД до температуры 276 °С (при поминальной мощности турбины и питании приводных турбин главных питательных насосов паром из отборов турбины). Два главных питательных насоса имеют паровые турбинные приводы, пар на которые отбирается из ЦСД.

Турбина представляет собой одновальный четырехци­линдровый агрегат, состоящий из 1ЦВД + 1ЦСД + 2ЦНД. Пар из котла под­водится по двум паропроводам к двум стопорным клапанам. Каждый из них сблокиро­ван с двумя регулирующими клапанами, от которых пар по четырем трубам посту­пает к ЦВД.

После промежуточного перегрева пар по двум трубам подводится к двум стопорным клапанам ЦСД, установленным по обе стороны цилиндра, и от них к четырем коробкам регулирующих клапанов, находящихся непо­средственно на цилиндре. Из выхлопных патрубков ЦСД пар по двум трубам подводится к двум ЦНД. Выхлопные патрубки ЦНД привариваются к продольному конденсатору. Турбина снабжена паровыми лабиринтовыми уплотнениями.

Конденсационная установка состоит из конденсаторной группы, воздухоудаляющего устройства, конденсатных насосов, эжекторов для отсоса воздуха из водяных ка­мер, циркуляционных насосов.

Конденсаторная группа включает в себя два продольных конденсатора с одина­ковой поверхностью теплопередачи. Конденсаторы устанавливаются на пружинных опорах. Турбоагрегат обслуживается двумя конденсатными насосами (один из них ре­зервный).

Регенеративная установка предназначена для подогрева питательной воды (кон­денсата турбины) паром, отбираемым из промежуточных ступеней турбины. Установка состоит из двух охладителей шара лабиринтовых уплотнений, четырех ПНД, деаэратора, трех ПВД и насосов.
