6) Конструкция и принцип действия вентильного разрядника.

И спользуется для защиты электроустановок от внутренних и атмосферных перенапряжений.

Он состоит из набора искровых промежутков, последовательно к которым включен полупроводниковый резистор, выполняющий функцию варистора. Варистор имеет специфическую зависимость сопротивления от приложенного напряжения.П ри прохождении волны перенапряжения, происходит пробой искрового промежутка, создается электрическая цепь и в землю через варистор начинает протекать импульсный ток.

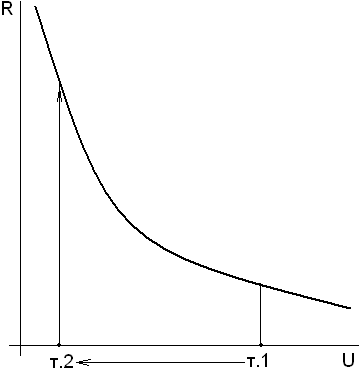

Свободному прохождению в землю импульсного тока способствует малое сопротивление варистора при большом напряжении т.1 на графике.

По мере прохождения импульсного тока, амплитуда волны перенапряжения уменьшается, и сопротивление варистора возрастает т.2.

И в землю начинает стекать сопровождающий ток меньшой величины и при очередном прохождении синусоиды через ноль дуга гаснет, вентильный разрядник разрядник готов к следующему циклу.

В настоящее время вентильные разрядники заменяются на ОПН, у которых отсутствуют искровые промежутки, зато варистор выполнен на основе современных полупроводниковых материалов на базе оксида цинка ZnO.

Варистор имеет более крутую характеристику обеспечивающую уменьшение импульсного тока и уменьшение амплитуды волны перенапряжения.

Вентильные разрядники и ОПН устанавливаются параллельно защищаемому объекту, они характеризуются остающимся напряжением.

Остающиеся напряжение должно быть на 20-30% ниже пробивного напряжения защищаемой электроустановки.

На ВЛ без тросовой защиты в месте с ослабленной изоляцией следует установить искровые промежутки или трубчатые разрядники.

Искровой промежуток представляет собой два дугообразных электрода разделенных воздушным промежутком 10-15 мм. Один электрод соединяется с фазой, другой с заземлением.

Трубчатые разрядники имеют внутри трубки искровой промежуток, гашению дуги способствует газогенерирующие вставки, подключение осуществляется через внешний искровой промежуток.
