1. Классификация частотных диапазонов

К диапазону СВЧ обычно относят область частот от 300 МГц до 300 ГГц.

Классификация частотных диапазонов в соответствии с российским стандартом

Частотный диапазон, ГГц	Название диапазона
0,3 – 3	Ультравысокие (дециметровый)
3 – 30	Сверхвысокие (сантиметровый)
30 – 300	Крайневысокие (миллиметровый)
300 – 3000	Гипервысокие (миллиметровый)

За рубежом принято обозначать диапазоны частот буквами

Частотный диапазон, ГГц	Обозначение
0,4 – 2,7	L
2,7 – 4	S
4 – 8	C
8 – 12	X
12 – 18	Ku
18 – 27	K
27 – 40	Ka
более 40	мм wave

4. Основные типы линий передач.

Коаксиальная линия

где - длина волны в свободном пространстве.

Рабочий диапазон частот коаксиальной линии ограничен только со стороны высоких частот возможностью возбуждения высших типов волн. Ближайшим высшим типом волны, возбуждаемой в коаксиальной линии, является волна H₁₁.

Критическая длина волны H₁₁ определяется формулой

Прямоугольный волновод

Основным (низшим) типом волны в волноводе является волна типа H₁₀.

где - длина волны в свободном пространстве.

Волна H₁₀ имеет наибольшую критическую длину волны и определяется из формулы

Условие распространения волны H₁₀ в волноводе определяется неравенством

Несимметричная МПЛ

МПЛ представляет собой проводник ленточного типа прямоугольного сечения, расположенный на подложке, на обратной стороне которой размещена заземленная металлическая плоскость. Конструкция МПЛ и структура электромагнитного поля:

Длина волны в МПЛ определяется по формуле

Предельная частота волны, распространяющейся в МПЛ, определяется возникновением поверхностной волны на границе раздела сред диэлектрик-воздух.

5. Реализация пассивных элементов на короткозамкнутых и разомкнутых отрезках линий.

Входное сопротивление КЗ отрезка ЛП.

График зависимости сопротивления от величины фазового угла

Сопротивление короткозамкнутого отрезка с электрической длиной будет иметь индуктивный характер и его можно считать индуктивностью. Величину индуктивности можно определить из формулы

откуда

Входное сопротивление разомкнутого отрезка ЛП.

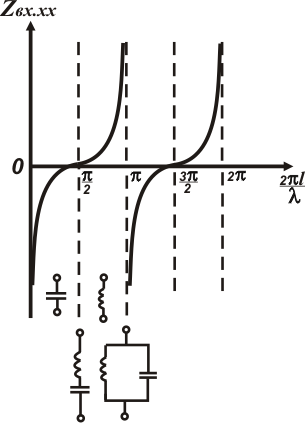

График зависимости входного сопротивления от величины фазового угла

будет иметь емкостной характер и его можно считать емкостью.

откуда

7. Биполярный транзистор. Структура транзистора. Время задержки сигнала в биполярном транзисторе свч диапазона.

Биполярным называют транзистор, в котором используются заряды носителей обеих полярностей. Биполярный транзистор имеет три области: эмиттер, базу и коллектор. .

СВЧ свойства транзистора характеризуются граничной частотой f_гр.

где

Времена _э, _б, _к связаны с временами пролета и накопления носителей; _эб, _бк- времена заряда емкостей эмиттерного и коллекторного перехода.
