2.3.3. Контроллеры SmartWire.

Коммуникационный контроллерSmartWIRE - непрограммируемый контроллер, предназначенный для обеспечения связи по последовательному интерфейсу RS-485 (модель 5201) и RS-232 (модель 5202) в цифровых системах телемеханики для передачи аналоговых и цифровых сигналов от одного объекта к другому.

Коммуникационные контроллеры SmartWIRE используются:

• в качестве системы ввода/вывода для приложений SCADA и

персональных компьютеров;

• в качестве удаленного ввода/вывода для контроллеров TeleSAFE;

• для телеизмерения и телеуправления в режиме высокоскоростной

прозрачной (end-to-end) системе телемеханики с целью сокращения

числа кабелей (с использованием двух контроллеров);

• для связи с существующим RS-485 оборудованием (модель 5201);

• для связи при помощи модемов и радиомодемов по коммутируемой/

выделенной телефонной линии или радиоканалу на расстояние больше

1200 м (модель 5202).

К коммуникационным контроллерам может быть подсоединено до 40 модулей ввода/вывода серии 5000. Максимальные возможности контроллера SmartWIRE по вводу/выводу:

• 64 аналоговых входа (8 модулей по 8 каналов);

• 32 аналоговых выхода (16 модулей по 2 канала);

• 64 дискретных входа (8 модулей по 8 каналов);

• 64 дискретных выхода (8 модулей по 8 каналов).

Примечание: Контроллеры SmartWIRE не работают с 16-ти канальными модулями ввода/вывода и могут использовать только два выхода (из 4-х) модуля аналогового вывода 5302 (см. ниже).

Коммуникационные возможности.

Коммуникационные контроллеры SmartWIRE выполняют функции Slave I/O в SCADA-приложениях, в системах удаленного ввода/вывода контроллеров TeleSAFE, в прозрачной телемеханике. В режиме Master контроллеры SmartWIRE работают только в прозрачной телемеханике.

Сеть контроллеров SmartWIRE поддерживает 256 адресов станций. Восемь переключателей служат для установки адреса. Они маркированы: 1, 2, 4, 8, 16, 32, 64 и 128. Ведомые станции используют адреса с 1 до 255. Ведущая (master) станция использует адрес 0.

SmartWIREв режиме прозрачной телемеханики соединяет две подсистемы ввода/вывода. Ввод в одной подсистеме интерпретируется как вывод в другой подсистеме. Для этого требуется два коммуникационных контроллераSmartWIRE. Один контроллер работает как Master-станция, а второй работает в режимеSlaveI/O.

Дискретные входы передаются на модули дискретных выходов с тем же адресом в другую подсистему. Аналоговые входы передаются на модули аналоговых выходы с теми же номерами каналов. Модули ввода аналоговых сигналов - 8-ми канальные, а модули вывода аналоговых сигналов - 2-х канальные. Поэтому необходимо несколько модулей вывода для отображения сигналов с одного модуля ввода аналоговых сигналов.

Для взаимодействия с другими устройствами системы управления контроллер SmartWIRE имеет один последовательный коммуникационный порт: модель 5201 – порт RS-485, модель 5202 - порт RS-232.

Порт RS-485 передает и принимает дифференциальные сигналы напряжения других RS-485 устройств. Порт разрешает подключать до 32 устройств. Максимальная рекомендуемая длина кабеля - 1200м с терминаторами на обоих концах. Терминаторы-резисторы необходимо устанавливать на первом и последнем устройстве RS-485. Остальные станции должны быть без терминаторов-резисторов. Порт RS-485 может работать в двух- и четырех-проводном режимах.

Порт RS-232 - это D-образный 9-штыревой разъем (DE-9P), конфигурируемый как терминальное оборудование (DТE). Например, при использовании контроллеров SmartWIRE в качестве подсистемы ввода/вывода для приложений SCADA и персональных компьютеров. Максимальная допустимая длина кабеля - 15.2 м. При подключении к порту RS-232 оборудования для передачи данных (DCE), например, модема, требуется иное конфигурирование порта. На рис. 2.3.1 показано взаимодействие контроллеров SmartWIRE через порты RS-485 и RS-232.

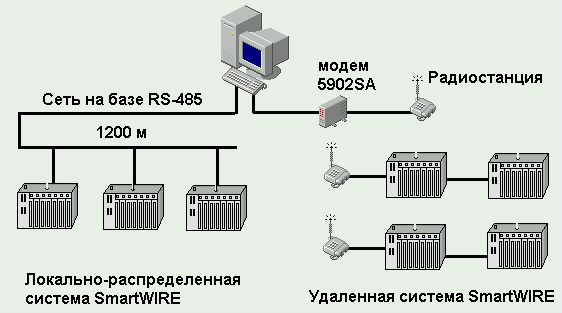

Рис. 2.3.1. Система сбора данных на базеSmartWIRE.

Контроллеры 5201 поддерживают четыре скорости передачи: 9600, 19200, 38400, 115200 бод. Скорость устанавливается при помощи переключателей BAUD1 и BAUD2. Таблица установки переключателей напечатана на плате справа от переключателей.

Контроллеры 5202 поддерживают восемь скоростей передачи: 300, 600, 1200, 2400, 4800, 9600, 19200 и 38400 бод. Скорость устанавливается при помощи переключателей BAUD1, BAUD2 и BAUD3.

Режимы работы.

Контроллеры 5201и 5202 поддерживают дуплексный и полудуплексный режимы работы. Для выбора режима служит переключатель ½ DUPLEX.

Режим полудуплекс применяется при двухпроводных линиях связи и при работе контроллера 5201 в режиме ведомого(slave) в сети с несколькими ведомыми станциями. Режим дуплекс применяется в четырехпроводных линиях связи и при работе контроллера 5201 в режиме ведущего(master) .

Режим полудуплекс применяется для связи контроллера 5202 с полудуплексными устройствами, такими как модем или радиомодем.

Размеры контроллера SmartWIRE: 108 х 118 х 44 мм.

Условия эксплуатации:

• температура – от – 40 до + 60^оС;

• влажность – 5% - 95% без конденсации.

Монтаж контроллеров SmartWIRE производится на рейке 7.5 х 35 мм DIN-типа.
