15) Совмещенная характеристика трубопровода и насосных станций:
(19)
Q, м3/ч |
hм, м |
hп, м |
Нi (mр=3), м |
Нi (mр=2), м |
5389 |
240 |
84 |
11856 |
8016 |
6063 |
230 |
82 |
11368 |
7688 |
6736 |
215 |
80 |
10640 |
7200 |
7410 |
195 |
78 |
9672 |
6552 |
8084 |
175 |
76 |
8704 |
5904 |
Для построения характеристики трубопровода зададимся рядом расходов в диапазоне от 0,8Q до 1,2Q от расчетной подачи Q=6737 м3/ч. C учетом остаточного напора по формуле (18) определим суммарные потери напора в трубопроводе и в координатах Q-H построим совмещенную характеристику.
Результаты гидравлического расчета:
-
Q
q
W
Re
λ
i
H
5389,784
1,497162
1,910064
78849,35
0,01986
0,003697
6858,69
6063,507
1,684308
2,148822
88705,52
0,019397
0,004569
8439,601
6737,23
1,871453
2,38758
98561,69
0,019
0,005526
10172,37
7410,953
2,058598
2,626339
108417,9
0,018656
0,006565
12055,29
8084,676
2,245743
2,865097
118274
0,018354
0,007687
14086,97

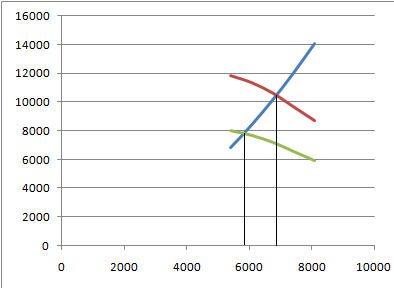

Рис. 4. Совмещенная характеристика трубопровода и насосных станций (Q-H)
16) При выборе числа насосных станций в большую сторону и выполнения условия (4) подача насосных станций Q будем больше плановой. Для обеспечения нефтепроводом плановой годовой подачи часть планового периода работы перекачивающей станции может эксплуатироваться с большой подачей Q1(м3/ч), а оставшиеся время станции эксплуатируются с меньшей подачей Q2(м3/ч). Таким образом, циклическая перекачка Qпл находится в интервале Q1>Qпл>Q2. Подачи Q1=6800 и Q2=7800 определим по рис. 4. Продолжительность работы нефтепровода на этих режимах T1 и T2 определяются системой уравнений:
Список использованной литературы:
Козачук Б. А. конспект лекций по “Трубопроводному транспорту и хранению нефти и газа”.
Новоселов В.Ф. «Трубопроводный транспорт нефти и газа. Технологический расчет нефтепродуктопроводов»: Учебное пособие. – Уфа: Изд. Уфимс. нефт. ин-та, 1986.-93с.
Нечваль А.М. «Основные задачи при проектировании и эксплуатации магистральных нефтепроводов»: Учебное пособие. – Уфа: Изд. УГНТУ, 2005.-81с.
