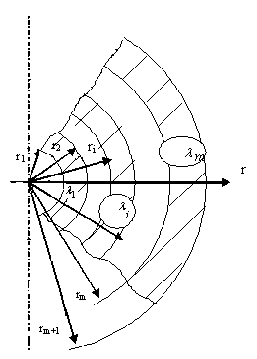

8. Стационарный тепловой поток через многослойный полый цилиндр при граничных условиях первого рода (гу-1).

Физический принцип стационарности позволяет найти температуру в любом месте конструкции. Так, например, температура T_W2 на стыке первого и второго слоев находится из формулы

25. Бинарные циклы реальных газов.

Идея бинарных циклов заключается в повышении термического КПД преобразования теплоты, полученной от источника теплоты (как правило путем сжигания углеводородных топлив), за счет сочетания положительных свойств различных рабочих тел. Одни рабочие тела, например, ртуть и ртутный пар, газообразные продукты сгорания, имеют высокую среднеинтегральную температуру в процессе подвода теплоты, другие, например, вода и водяной пар, низкую среднеинтегральную температуру отвода теплоты. Термический КПД бинарных циклов приближается к термическому КПД прямого обратимого цикла Карно в идентичном интервале температур между источником теплоты и холодильником.

Используются 2 различных рабочих тела с каждым из которых совершают различную работу. Стремятся использовать рабочие тела которые имели бы меньшее значение и большее .

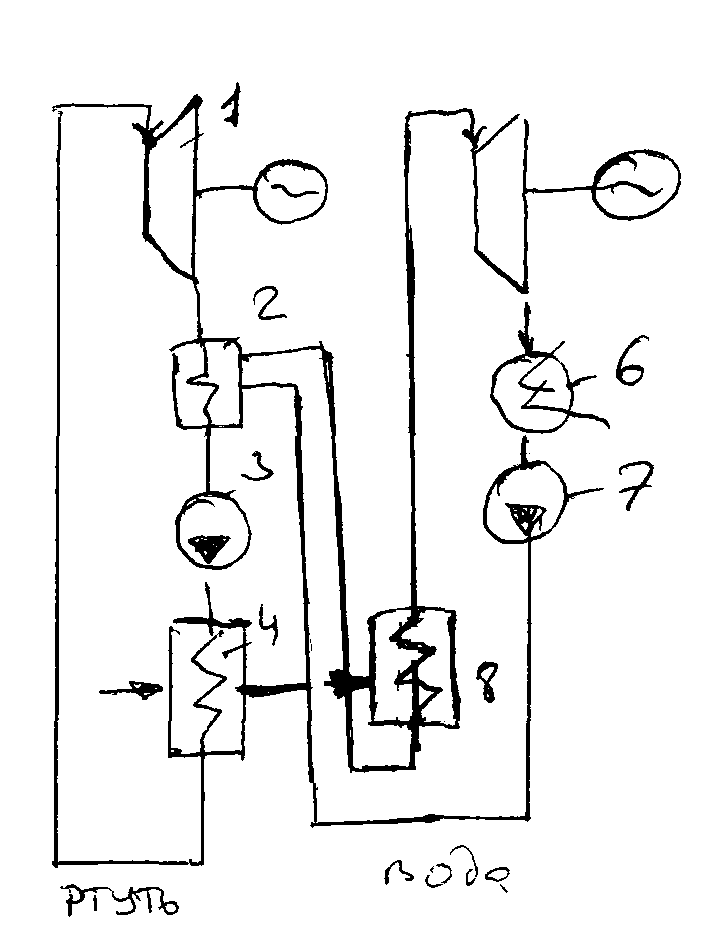

Цикл Ртуть+Вода

1-турбогенератор ртутный

2- конденсатор испаритель

3- насос ртутный

4- котел ртутный

5- турбогенератор пароводяной

6- конденсатор

7- насос ПВ

8- пароперегреватель

, ;

,

,

, .

Цикл Брайтон+Ренкин

1- компрессор

2- высоконапорный парогенератор

3- турбина газовая

4- пароперегреватель

5- турбина паровая

6- конденсатор

7- насос ПВ

8- регенератор

7. Стационарный тепловой поток через многослойную плоскую стенку при граничных условиях первого рода (гу-1).

Физический принцип стационарности позволяет найти температуру в любом месте конструкции. Так, температура T_W2 на стыке первого и второго слоев находится из формулы

27. Парокомпрессионные холод-ые машины и их циклы.

1 - компрессор,

2 – теплообменник охладитель,

3 – дроссель

4 - испаритель

5 – хол-я камера,

6 – циркулирующий теплоноситель.

1-2 сжатие паров в компрессоре

2-3 конденсация пара в охладителе до состояния (3) жидкости.

3-4 процесс дросселирования жидкости.

4-1 подогрев влажного насыщ-го пара в холод-ой камере с олажд-ем нах-ся там вещ-в, подсушка пара.

Преимуществом ид. цикла паровой ХМ зак-ся в рализации изотермич-х процессов подвода тепла и отвода в испарителе и конденсаторе , что приближает этот цикл к ид циклу Карно.

Для изотерм-го процесса 4-1

Разн-ть тем >, чем > разн-ть , . Поэтому вел-на r яв-ся одной из важн-их характеристик хладоносителя (хладогента).

6. Критериальные формулы для описания интенсивности теплообмена при об­текании пластины.

на участке ламинарного пограничного слоя 0<X<X_кр критериальная формула для расчета среднего числа Нуссельта такова:

если длина ламинарного течения мала, то полагают, что вся пластина омывается течением с турбулентным пограничным слоем .

где и - средние значения числа Нуссельта и коэффициента теплоотдачи на участке трубы длиною L; С_t –температурный фактор, учитывает влияние направления теплового потока (в стенку или от стенки) на интенсивность конвективного теплообмена
