1.Федеральная связь России. Состав ЕСЭ: сеть общего пользования и сети ограниченного пользования. Понятия транспортных сетей и сетей доступа. Телекоммуникационные и информационные услуги. Конвергенция сетей, понятие инфокоммуникационных услуг.

ЕСЭ объединяет все сети электросвязи и предназначена для удовлетворения потребностей населения, органов гос власти и управления, обороны, безопасности, охраны правопорядка, хозяйствующих субъектов в услугах электросвязи. Главная цель – способствование преобразованию рос общества в высокоразвитое электронное общество. Сопутствующие цели - обеспечить не дискриминирующий доступ для предприятий, организаций и населения к телекоммуникационным сетям. В состав ЕСЭ РФ входят сети общего пользования и сети ограниченного пользования, которые в свою очередь делятся на выделенные сети, технологические сети и сети специального назначения. Транспортной является та часть сети связи, которая выполняет функции переноса (транспортирования) потоков сообщений от их источников из одной сети доступа к получателям сообщений другой сети доступа путем распределения этих потоков между сетями доступа. Сетью доступа является та часть сети связи, которая связывает источник (приемник) сообщений с узлом доступа, являющимся граничным между сетью доступа и транспортной сетью. Конвергенция- это возможность различных сетевых платформ обеспечить одинаковый набор услуг или объединение оконечных устройств, таких как телефон, ПК и др в форме единого терминала. Предпосылки конвергенции:1) неравные возможности получения инфокоммуникационных услуг жителями мегаполиса и небольших населен пунктов. 2)многие услуги до сих пор ориентированы на различные сети. 3) снижение темпов роста дохода от базовых услуг. Инфокоммуникационная услуга – услуга связи, предполагающая автоматизированную обработку, хранение или предоставление по запросу информации с исп средств ВТ, как на входящем так и на исх конце соединения. Инфокоммуникационные технологии включают в себя телекоммуникационные (обмен, обработка и хранение информации; обработка информации нужна для решения задач передачи и коммутации) и информационные технологии (универсальные для любых сфер человеческой деятельности; включают в себя методы обработки информации, организационно-управленческие концепции её формирования и потребления, а так же все виды информационной техники).

2. Международные организации по стандартизации (МСЭ – ITU, ETSI и др.). План перехода на 15-тизначную международную нумерацию. Понятие о нумерации 7-ой зоны.

ITU (International Telecommunications Union) – международный союз электросвязи (МСЭ), три сектора: ITU-Т – сектор стандартизации по телекоммуникациям; ITU-R – сектор радиосвязи; ITU-D – сектор развития. OSI (International Standards Organization) − международная организация по стандартизации; ETSI (European Telecommunications Standards Institute) − Европейский институт в области стандартизации в области телекоммуникаций; CEPT (Conference of European Posts and Telegraphs) – Европейская конференция администраций почт и электросвязи; IEEE (Institute of Electrical and Electronic Engineers) – Институт инженеров по электротехнике и электронике; ANSI (American National Standard Institute) − Американский национальный институт стандартизации

3спользуемые в настоящее время коммутационные приборы по структурным параметрам можно разделить на 4 типа:

1. Коммутационные прибора типа (1´1), имеющие один вход и один выход. Число входов и выходов прибора указывается в круглых скобках, где первая цифра – число входов n, а вторая – число выходов m. Прибор имеет два состояния, в одном из которых соединение между входом и выходом отсутствует, а в другом - установлено. Переход коммутационного элемента (или коммутационной группы) из одного состояния в другое осуществляется под воздействием сигнала, поступающего на управляющих вход из устройства управления.

2. Коммутационные приборы типа (1´m), имеющие один вход n=1 и m выходов. В приборе можно установить соединение входа с любым из m выходов, следовательно, доступность прибора D = m. Одновременно в приборе может быть установлено только одно соединение.

3. Коммутационные приборы типа n(1´m), имеющие n входов и nm выходов. Каждому входу из n доступно только m определенных выходов, следовательно, D=m из общего числа выходов nm. В приборе одновременно может быть установлено n соединений.

4. Коммутационные приборы типа (n´m), имеющие n входов и m выходов. Каждому из n входов доступен любой из m выходов, следовательно, D=m. В приборе одновременно может быть установлено n соединений, если n£m, или m соединений, если n>m.

К структурным параметрам относятся: число входов n, число выходов m, доступность D входов по отношению к выходам, проводность коммутируемых линий l, свойство памяти. Производными от этих параметров являются общее число точек коммутации Т, число коммутационных групп и число коммутационных элементов, а также максимальное число одновременных соединений.

К электрическим параметрам относятся: сопротивление коммутационного элемента в разомкнутом состоянии R₃ и замкнутом состоянии R₀, отношение которых называется коммутационным коэффициентом К, К = R₀/R₃; время переключения КЭ из одного состояния в другое; вносимое затухание в разговорный тракт; уровень шумов; напряжение питания; сила тока, необходимого для переключения КЭ; потребляемая мощность.

5Наличие местного эффекта ухудшает качество телефонной связи. Это связано с рассмотренными ранее явлениями: адаптацией слуха и маскирО В кой звуков. При разговоре перед микрофоном разговорный ток полностью проходит через телефон своего аппарата и воспроизводится в нем достаточно громко. При этом чувствительность уха снижается. Слух не успевает приспособиться к более слабым звукам речи - собеседника, и разговор затрудняется. Шумы помещения, попадая в микрофон, также воспроизводятся в телефоне и, обладая большей громкостью, чем звуки речи, вызывают маскировку, которая также ухудшает телефонную передачу.

Рис. 3.2. Мостовая противоместная схема

Бывает Компенсационная противоместная схема

6К структурным параметрам относятся: число входов n, число выходов m, доступность D входов по отношению к выходам, проводность коммутируемых линий l, свойство памяти. Производными от этих параметров являются общее число точек коммутации Т, число коммутационных групп и число коммутационных элементов, а также максимальное число одновременных соединений.

К электрическим параметрам относятся: сопротивление коммутационного элемента в разомкнутом состоянии R₃ и замкнутом состоянии R₀, отношение которых называется коммутационным коэффициентом К, К = R₀/R₃; время переключения КЭ из одного состояния в другое; вносимое затухание в разговорный тракт; уровень шумов; напряжение питания; сила тока, необходимого для переключения КЭ; потребляемая мощность.

7Телефонный аппарат предназначен для передачи и приема вызыв­ных и разговорных сигналов и содержит вызывные, разговорные и коммутационные устройства. К вызывным устройствам относятся приборы посылки вызова и набора номера (индуктор, номеронабиратель) и приемники вызова (звонки, акустические сигнализаторы), к разговорным — микрофон и телефон, смонтированные в микротелефонной трубке (микротеле­фон), и телефонный трансформатор. В некоторых типах аппаратов разговорные приборы дополняются усилительными устройствами. Микротелефон соединяется со схемой аппарата трех- или четырех-проводным шнуром. К коммутационным устройствам телефонного аппарата относятся рычажный контактный переключа­тель. Наличие местного эффекта ухудшает качество телефонной связи. Это связано с рассмотренными ранее явлениями: адаптацией слуха и маскирО В кой звуков. При разговоре перед микрофоном разговорный ток полностью проходит через телефон своего аппарата и воспроизводится в нем достаточно громко. При этом чувствительность уха снижается. Слух не успевает приспособиться к более слабым звукам речи - собеседника, и разговор затрудняется. Шумы помещения, попадая в микрофон, также воспроизводятся в телефоне и, обладая большей громкостью, чем звуки речи, вызывают маскировку, которая также ухудшает телефонную передачу.

Рис. 3.2. Мостовая противоместная схема

Бывает Компенсационная противоместная схема

8Передача адресной информации (номера вызываемого абонента) может осуществляться двумя способами:

1. С помощью дискового номеронабирателя путем замыкания и размыкания шлейфа на короткое время (так называемый шлейфовый илиимпульсный способ набора - "pulse"). Количество циклов замыканий и размыканий соответствует передаваемой цифре плюс один стартовый цикл. Длительность одного цикла составляет 100 мс: 60 мс АЛ находится в замкнутом состоянии и 40 мс в разомкнутом.

Данный способ прост в технической реализации и широко распространен. Однако он является медленным и неудобным при необходимости набора номера значительной длительности (например, междугородного или международного).

2. Второй способ получил название многочастотного или тонального набора ("tone") и применяется в ТА с тастатурными номеронабирателями. Передача каждой цифры осуществляется за 40 мс с помощью многочастотного кода "2 из 7", т.е. передаче одной цифры соответствует одновременная передача двух гармонических сигналов определенных частот (Табл. 8.1). Этот код обеспечивает 16 комбинаций сигнальных частот, 10 из которых используются для набора номера. Межсерийная пауза составляет также 40 мс. В зарубежных источниках данный код обозначается как DTMF - Dual Tone Multi Frequency.

10

Рис. 4.1. Структурная схема коммутационного поля узла

В первой части КП (а) осуществляется переход от большого числа входов (например, абонентских линий) N с малым использованием к меньшему числу внутристанционных линий V1 с более высоким использованием, поскольку они являются линиями коллективного пользования для всех N входов и предоставляются последним по мере необходимости в установлении соединения. В последующей части КП (b) внутристанционные линии V2 коммутируются с V2 и в последней части КП (с) осуществляется переход от V2 внутристанционных линий к требуемому числу выходов М. Соотношение между числом линий следующее: N>V₁ ; V₁≈V₂ ; V2<М ;

Коммутационные поля станций или узлов с пространственным разделением каналов строятся из коммутационных блоков той или иной структуры. Простейшим КБ, используемым для коммутации электрических цепей, является коммутатор. Коммутаторы могут быть построены посредством различных коммутационных приборов, причем в некоторых случаях для построения коммутатора потребуется несколько коммутационных приборов, а иногда на одном коммутационном приборе могут быть построены несколько коммутаторов.

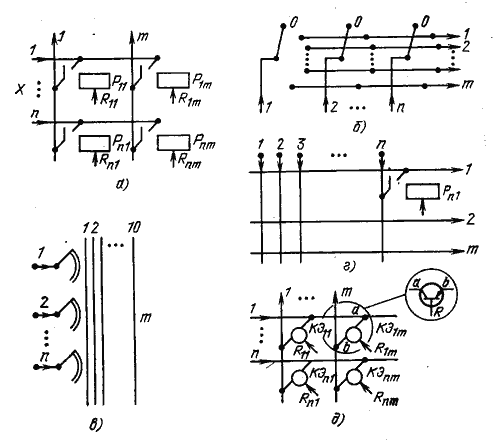

На рис. 4.3 показан принцип построения коммутатора на n входов и т выходов на различных коммутационных приборах. Из схемы видно, что для построения коммутатора на реле потребуется n×m реле, на искателях ШИ-11 и ДШИ-100 — n искателей, а на одном МКС типа 20×10 можно построить два коммутатора на n=10 входов и т=10 выходов каждый, либо пять коммутаторов с n =4 и m=10, либо с другим значением n при условии, что  , где k — число коммутаторов.

11. Состав оборудования цск. Особенности и классификация коммутационных полей цск.

В состав ЦСК входят следующие виды оборудования: 1) абонентские блоки, в состав которых входят: а) МААЛ – модуль аналоговых абонентских линий, предназначен для подключения аналоговых линий, АЦП и ЦАП, выполняет функции абонентского стыка; б) МЦАЛ – модуль цифровых абонентских линий, предназначен для подключения цифровых линий и выполняет функции станционных окончаний абонентов ЦСИО; 2) линейные блоки, в состав которых входят: а) МАСЛ – модуль аналоговых соединительных линий, образует интерфейс для подключения аналоговых соединительных линий к цифровому полю; б) МЦСЛ – модуль цифровых соединительных линий, для подключения ЦСЛ и линий ЦСИО, а так же для согласования скорости входящих и исходящих потоков со скоростями в поле; 3) оборудование сигнализации – выполняет функции по приему и передаче сигналов взаимодействия и управления между коммутационными станциями; 4) коммутационное поле – коммутация каналов, по которым информация передается в цифровой форме, коммутация межпроцессорных соединений; 5) Генераторное оборудование, в состав которого входят: а) генераторы акустических сигналов; б) ГТИ – генератор тактовых импульсов, для работы всех блоков системы; 6) ЭУС – предназначена для управления всеми процессами обслуживания вызовов. Особенности КП ЦСК : 1) Модульность построения, что позволяет обеспечить легкую адаптацию системы к изменению емкости, удобство и простоту эксплуатации, унификацию оборудования за счет сокращения числа разнотипных блоков, а так же упрощается управление системой и её ПО. 2) симметричная структура, при которой звенья являются идентичными по типу и числу блоков. Такое поле является симметричным относительно оси, которая разделяет его на 2 части. 3) Дублирование – для повышения надежности. Обе части поля (плоскости) работают синхронно, но реально для передачи используется только одна из них (активная), вторая находится в горячем резерве. 4) Четырехпроводность – т.к. тракты ИКМ являются четырехпроводными. Виды ЦКП: 1) по структуре: однородные и неоднородные; 2) по способу включения трактов: односторонние (однонаправленные, разделенные), двусторонние (двунаправленные, свернутые).

16. Вопрос

Принципы построения сельских телефонных сетей

На СТС следует использовать радиальное (одноступенчатая схема) и радиально-узловое (одно- и двухступенчатая схема) построение сети с возможностью использования прямых и обходных путей

По назначению и месту расположения на сети телефонные станции СТС делятся на следующие виды:

- ЦС, расположенные в районном центре, выполняющие одновременно функции телефонной станции райцентра и транзитного узла СТС. В ЦС включаются соединительные линии (CJT) узловых станций (УС) (при двухступенчатой схеме построения) и CJI оконечных станций (ОС) (при одноступенчатой схеме построения). Через ЦС осуществляется связь со спецслужбами, МТС райцентра и с АМТС;

- УС, расположенные в любых населенных пунктах сельского района. УС предусматривают абонентскую сеть и представляют собой оконечно-транзитные станции, в которые включаются CJI от ЦС, ОС и других УС. Через УС осуществляется транзитная связь между включенными в нее ОС, а также между этими ОС и ЦС или другими УС (при использовании прямых путей на уровне УС);

- ОС, расположенные в любых населенных пунктах сельского района. Соединительные линии ОС (в зависимости от схемы построения сети) включаются в ЦС или УС, а также в другие ОС или УС (при использовании прямых путей между ОС или между ОС и другими УС).
