Виды модуляторов
Схема кольцевого модулятора
По виду управляемых параметров модуляторы делятся на амплитудные, частотные, фазовые, квадратурные, однополосные и т.д. Если несущими являются импульсные сигналы, то их модулируют с помощью амплитудно-импульсных, частотно-импульсных, время-импульсных и широтно-импульсных модуляторов. Качество работы модуляторов определяется линейностью его модуляционных характеристик.
Применение
Демонстрация наложения низких частот на несущий (высокочастотный) сигнал. Амплитудная (AM) и частотная (FM) модуляции.
Модулятор является одной из составных частей передающих устройств радиосвязи, радио- и телевещания. Здесь несущими являются высокочастотные гармонические колебания, а модулирующими — колебания звуковой частоты и видеосигналы. Также применяют в радиолокации, системах кодово-импульсной связи, телеуправления и телеметрии. Модуляторы, преобразующие постоянные напряжения в переменные, применяются в усилителях постоянного тока и нуль-органах, работающих по принципу модуляции — демодуляции, для устранения дрейфа нуля и повышения чувствительности аналоговых вычислительных устройств. Устройство, работающее по принципу модулятор-демодулятор, называется модем.
Модуляция это процесс изменения параметров носителя информации.
Для передачи информации используют специальные электрические сигналы (электромагнитные колебания), которыми являются хорошо излучающиеся и распространяющиеся как в свободном пространстве, так и в направляющих системах высокочастотные гармонические электромагнитные колебания (несущие колебания). Сами несущие колебания не содержат информации (можно сказать, что передают с нулевой скоростью), а только ее переносят. Передаваемая по каналам связи информация закладывается в один или ряд параметров несущего колебания.
Общий принцип модуляции состоит в изменении одного или нескольких параметров несущего колебания (электромагнитного колебания) f(t,a,в,...) в соответствии с передаваемым сообщением. Так, если в качестве переносчика выбрано гармоническое колебание f(t) - U cos(ω0 t + φ), то можно образовать три вида модуляции: амплитудную (AM), частотную (ЧМ) и фазовую (ФМ).
Применение радиоимпульсов позволяет получить ещё два вида модуляции: по частоте и по фазе высокочастотного заполнения.
При дискретной (цифровой) модуляции закодированное сообщение а, представляющее собой последовательность кодовых символов {bl}, преобразуется в последовательность элементов (посылок) сигнала {u(t)} путём воздействия кодовых символов на электромагнитное колебание f(t).

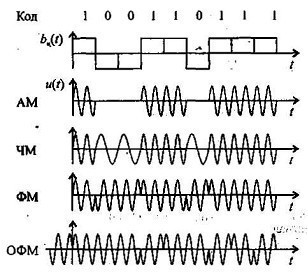

Рис.
2.2 Формы сигналов при двоичном коде для
различных видов дискретной модуляции

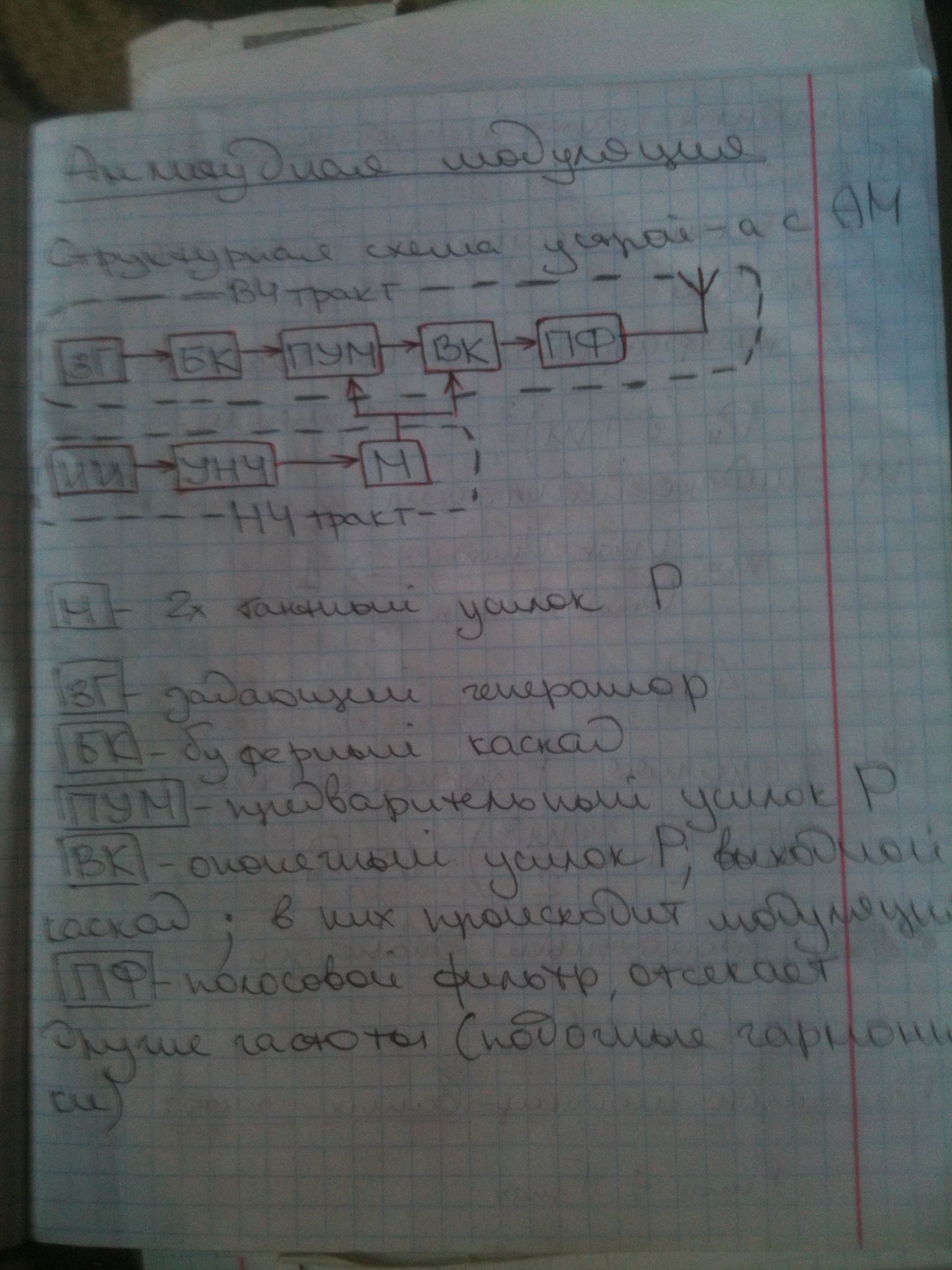

1. Амплитудная модуляция (AM). Амплитуда несущей волны варьируется в соответствии с амплитудой информационного сигнала.
Рис.
2.3 Амплитудно-модулированный сигнал:
а) звуковой сигнал передатчика; б)
высокочастотный сигнал передатчика;
в) закон колебаний передаваемого сигнала;
г) спектрограмма
2. Частотная модуляция (ЧМ). В данном случае модулируется частота несущей волны в зависимости от изменения амплитуды передаваемого сигнала. Таким образом, сигнал модулирует частоту несущей, а не ее амплитуду. В коротковолновом радиодиапазоне применяется именно этот способ модуляции.
Рис.
2.4 Частотная модуляция: а) немодулированный
высокочастотный несущий сигнал; б)
передаваемый звуковой сигнал; в)
радиосигнал
3. Импульсная модуляция (ИМ). Технология импульсной модуляции основана на переводе аналогового сигнала (такого, например, как голос) в цифровые импульсы. Голос может быть представлен серией чисел. При этом величина каждого числа находится в строгом соответствии с амплитудой голоса..
С помощью кодирования и модуляции источник сообщений согласуется с каналом.
В современных системах передачи дискретных сообщений принято различать две группы относительно самостоятельных устройств: кодеки и модемы. Кодеком называются устройства, преобразующие сообщение в код (кодер) и код в сообщение (декодер), а модемом - устройства, преобразующие код в сигнал (модулятор) и сигнал в код (демодулятор).
Рис.
2.5 Процесс преобразования дискретного
сообщения в сигнал и сигнала в дискретное
сообщение
Канальные устройства (полосовые усилители передатчика и приёмника, корректоры и т.п.) вместе с линией связи образуют непрерывный канал, а последний вместе с модемом дискретный канал.
Преобразование сообщения в сигнал должно быть обратимым. В этом случае по выходному сигналу можно восстановить входной первичный сигнал, т.е. получить всю информацию, содержащуюся в переданном сообщении. В противном случае часть информации будет потеряна при передаче.
Рис.
2.6 Структурная схема простейшей
одноканальной системы связи
Линии связи. Информативность телекоммуникационной системы определяется типом используемой в ней линии связи (ЛС
