ТЕСТ 1

1. Если Z_нагр=∞, то трехфазный синхронный генератор работает в режиме…

1. номинальной нагрузки

2. максимальной нагрузки

3. холостого хода

4. короткого замыкания

2. Устойчивому режиму работы асинхронного двигателя соответствует участок механической характеристики…

1. 3-4

2. 0-1

3. 4-5

4. 1-2

3 . Внешняя характеристика трансформатора при активной нагрузке представлена зависимостью…

1. а

2. б

3. в

4. г

4 . Прибору электромагнитной системы соответствует обозначение…

1. 2. 3. 4.

5. Верхний предел полосы пропускания амплитудно-частотной характеристики усилителя определяется…

1. активным сопротивлением цепи базы

2. частотными свойствами транзистора

3. сопротивлением цепи коллектора

4. активным сопротивлением цепи эмиттера

6. Взаимодействие узлов микропроцессорной системы между собой осуществляется с помощью трех шин…

1. шины адреса, шины данных, шины управления

2. шин адреса, шины питания, шины управления

3. шины питания, шины данных, шины управления

4. шин адреса, шины данных, шины питания

7. На рисунке изображена вольт-амперная характеристика…

1. биполярного транзистора

2. полевого транзистора

3. стабилитрона

4. триодного тиристора

8. Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство - …

1. стабилизатор напряжения

2. сглаживающий фильтр

3. трехфазный выпрямитель

4. двухполупериодный выпрямитель с выводом средней точки трансформатора

9. Триггером называется устройство, обладающее двумя состояниями устойчивого равновесия и способное скачком переходить из одного состояние в другое под воздействием…

1. механического перемещения

2. внешнего управляющего сигнала

3. заложенной в триггер программы

4. определенного временного интервала

10. При возникновении в цепи резонанса напряжений на частоте рад/с, величина емкости С составляет…

1. 1 00 мкФ

2. 10 мкФ

3. 4,18 мкФ

4. 31,8 мкФ

11. Если I₁=3 А и I₂=4 А, то действующее значение синусоидального тока I на входе цепи составит…

1. 7 А

2. 5 А

3. 1 А

4. 12 А

12. Если показания вольтметра – 127 В, то линейное напряжение U_AB равно…

1. 660 В

2. 127 В

3. 220 В

4. 380 В

13. Комплексное сопротивление Z_L индуктивного элемента L записывается как…

1. ₂₎

3. ₄₎

1 4. Если вольтметр показывает pV=100 B, то показание ваттметра – pW равно…

1. 100 Вт

2. 120 Вт

3. 50 Вт

4. 160 Вт

15. Мгновенное значение синусоидального напряжения u(t) равно…

1.

2.

3.

4.

15. Д ля узла «а» справедливо уравнение по первому закону Кирхгофа…

1. –I₁-I₂+I₃=0

2. I₁+I₂+I₃=0

3. I₁-I₂-I₃=0

4. –I₁-I₂-I₃=0

15. Если R=10 Ом, то эквивалентное сопротивление цепи относительно источника ЭДС составит…

1. 60 Ом

2. 20 Ом

3. 100 Ом

4. 40 Ом

15. При заданной вольт-амперной характеристике сила тока при напряжении U=1000 В составит…

1. 10 кА

2. бесконечно

большое значение

3. 250 А

4. 50 А

15. При известных значениях ЭДС и токов в ветвях вырабатываемая источниками мощность составит…

1. 50 Вт

2. 40 Вт

3. 30 Вт

4. 20 Вт

15. Е сли напряженность магнитного поля первого участка магнитной цепи Н₁=400 А/м, а второго – Н₂=200 А/м, то при l₁=0,25 м и l₂=0,1 м, то магнитодвижущая сила составляет…

1. 120 А

2. 200 А

3. 105 А

4. 80 А

15. Относительная магнитная проницаемость …

1. имеет размерность А/м

2. имеет размерность Ф/м

3. имеет размерность Гн/м

4. величина безразмерная

15. Уменьшение потерь мощности на гистерезис в катушке со стальным сердечником достигается выполнением сердечника…

1. из ферромагнитного материала, характеризующегося широкой петлей гистерезиса

2. из ферромагнитного материала, характеризующегося узкой петлей гистерезиса

3. в виде сплошного металлического бруска

4. в виде набора тонких электрически изолированных друг от друга пластин

15. Закон полного тока для контура магнитной цепи, состоящего и n участков и сцепленного с катушкой числом витков w, по которой протекает ток I, записывается в виде…

1.

2.

3.

4.

15. Если вместо электротехнической стали толщиной 0,5 мм выполнить магнитопровод трансформатора из той же стали толщиной 0,35 мм, то потери в магнитопроводе…

1. станут равны нулю

2. увеличатся

3. уменьшатся

4. не изменятся

15. Эмиттер транзистора на рисунке обозначен цифрой…

1. 1

2. 2

3. 3

4. 4

ТЕСТ 2

1. Обмотки статора трехфазного асинхронного двигателя могут соединяться по схемам…

1. только треугольником

2. звездой и треугольником

3. параллельно

4. только звездой

2. На рисунке изображена схема…

1. т рехфазного синхронного двигателя

2. трехфазного асинхронного двигателя с фазным ротором

3. трехфазного синхронного генератора

4. трехфазного асинхронного двигателя с короткозамкнутым ротором

3. Относительная диэлектрическая проницаемость …

1. Имеет размерность а/м

2. имеет размерность В/м

3. Имеет размерность Гн/м

4. Величина безразмерная

4. Если величина магнитодвижущей силы =100 А, а длина средней силовой линии l=0,25 м, то для приведенной магнитной цепи с постоянным поперечным сечением величина индукции магнитного поля В в магнитопроводе равна…

1. 1,5 Тл 2) 25 Тл

3) 2 Тл 4) 400 Тл

5. Максимальное значение магнитной проницаемости наблюдается на отрезке основной кривой намагничивания В(Н)…

1. в-г

2. а-б

3. б-в

4. 0-а

6. Если при неизменной амплитуде U_m синусоидального напряжения, подводимого к катушке, заменить в ней сердечник из электротехнической стали на сердечник, выполненный из диэлектрика, то величина тока в катушке…

1. увеличится

2. уменьшится

3. не изменится

4. не хватает данных

7. Если амперметр показывает рА=4 А, а вольтметр – рV=200 В, то величина R составит…

1. 30 Ом

2. 200 Ом

3. 50 Ом

4. 40 Ом

8. Величина начальной фазы синусоидального тока i(t) составляет…

1. рад

2. рад

3. рад

4. 0 рад

9. Заданным графически напряжению u(t) и току i(t) участка пассивной цепи соответствует элемент…

1. 2.

3. 4.

10. Е сли амперметр показывает рА=2 А, и полная мощность цепи S составляет 200 ВА, то коэффициент мощности – равен…

1. 0,6

2. 1

3. 0,2

4. 0,8

11. При увеличении частоты в 2 раза реактивное сопротивление цепи Х составит…

1. 8 Ом

2. 0 Ом

3. 6 Ом

4. 10 Ом

12. Если вольтметр показывает 220 В, то фазное напряжение U_b равно…

1. 220 В

2. 380 В

3. 660 В

4. 127 В

13. В момент времени t₁ на выходе Q RS-триггера будет…

1. логический ноль

2. логическая единица

3. три в двоичном коде

4. неопределенность

14. Основным назначением фильтров во вторичных источниках питания является…

1. стабилизация напряжения на нагрузке

2. уменьшение коэффициента пульсаций на нагрузке

3. регулирование напряжения на нагрузке

4. выпрямление входного напряжения

15. П риведенный на рисунке прибор имеет класс точности…

1. 0,5

2. 60

3. 1

4. 100

16. Отличительной особенностью схемы с общим эмиттером является…

1. отсутствие усиления сигнала по напряжению

2. поворот фазы усиливаемого сигнала на 180⁰

3. отсутствие усиления сигнала по току

4. отсутствие усиления сигнала по мощности

17. Микропроцессор – это информационное устройство, которое обрабатывает информацию…

1. по жесткой логической схеме, определяемой составом и соединением логических элементов

2. по программе, задаваемой управляющими сигналами

3. по логической схеме, определяемой только временем прихода сигнала

4. по логической схеме, определяемой случайным выбором соединения элементов

18. Ваттметр измеряет мощность приемника(ов)…

1. R₂ и R₃

2. R₁

3. R ₁ и R₂

4. всех

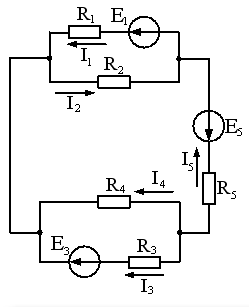

19. Для контура, содержащего ветви R₁, R₅, R₄, уравнение по второму закону Кирхгофа будет иметь вид…

1.

2.

3.

4.

20. Если показание амперметра рА составляет 40 мА, то показание вольтметра рV при этом будет…

1. 8 0 В

2. 8 В

3. 50 В

4. 20 В

21. Если U=20 В, а все резисторы имеют одинаковое сопротивление R=10 Ом, то при замыкании ключа показание амперметра составит…

1. 1 А

2. 3 А

3. 4 А

4. 2 А

22. Все данные внутри микропроцессора представляются в виде многоразрядных слов в…

1. двоичном коде

2. семеричном коде

3. десятичном виде

4. пятнадцатиричном коде

23. У казанная на графике точка 1 для каскада, собранного по схеме с общим эмиттером, это точка…

1. перегрузки

2. покоя

3. насыщения

4. отсечки

24. База транзистора на рисунке обозначена цифрой…

1. 1

2. 2

3. 3

4. 4

25. На рисунке изображено условное обозначение элемента, выполняющего логическую операцию…

1. инверсии (НЕ)

2. функцию Шеффера (И-НЕ)

3. умножения (И)

4. сложения (ИЛИ)

ТЕСТ 3

1. Связь магнитного потока с индукцией магнитного поля записывается в виде…

2. Если при неизменном потоке Ф площадь поперечного сечения S₁<S₂, то для магнитных индукций В₁ и В₂ выполняется соотношение…

1. B₁>B₂

2. B₁<<B₂

3. B₁<B₂

4. B₁=B₂

3. Изменить направление вращения магнитного поля статора трехфазного асинхронного двигателя можно, если…

1. и зменить величину подводимого напряжения

2. поменять местами провода, подсоединенные ко всем трем фазам

3. поменять местами провода, подсоединенные к любым двум фазам

4. отключить одну из фаз

4. Схема трехфазного синхронного двигателя представлена на рисунке…

1. 2.

3. 4.

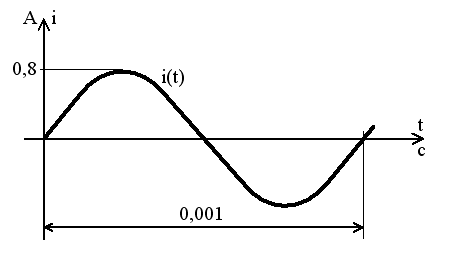

5. Угловая частота тока i составит…

1. 3140 с^-1

2. 6280 с^-1

3. 1000 с^-1

4. 0,001 с

6. Если частоту приложенного напряжения уменьшить в 4 раза, то реактивное сопротивление цепи Х составит…

1. 8 Ом

2. 64,25 Ом

3. 0 Ом

4. 17 Ом

1. Если амперметр показывает рА=2 А, то реактивная мощность Q цепи равна…

1. 160 ВАр

2. 200 ВАр

3. 80 ВАр

4. 120 ВАр

7. Измеряемая величина мощности при установленном пределе измерения 300 Вт составит…

1. 80 Вт

2. 40 Вт

3. 20 Вт

4. 120 Вт

8. На рисунке изображена структура…

1. в ыпрямительного диода

2. стабилитрона

3. полевого транзистора

4. тиристора

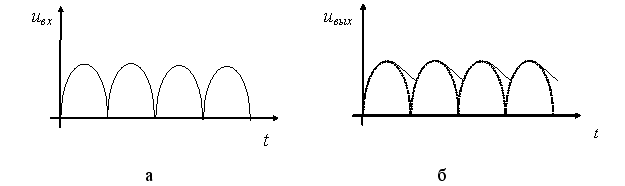

9. Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство - …

1. трехфазный выпрямитель

2. однофазный выпрямитель

3. стабилизатор напряжения

4. сглаживающий LC фильтр

10. Цифровым счетчиком импульсов называют устройство, предназначенное для…

1. счета числа входных импульсов

2. преобразования аналоговой информации в цифровую

3. распознавания кодовых комбинаций

4. записи и хранения кодов

11. Если в магнитопроводе с постоянным сечением величина индукции магнитного поля В=1,5 Тл, а длина средней силовой линии магнитной цепи l=0,2 м, то магнитодвижущая сила составляет...

1. 1000 А

2. 200 А

3. 0,3 А

4. 80 А

12. Уменьшение потерь мощности на вихревые токи в катушке со стальным сердечником достигается выполнением сердечника…

1. из ферромагнитного материала с высоким значением коэрцитивной силы

2. из ферромагнитного материала с высоким значением удельного электрического сопротивления

3. и з ферромагнитного материала с низким значением удельного электрического сопротивления

4. из ферромагнитного материала с высоким значением остаточной индукции

13. Если U=100 _{В и} Z=50 _{Ом, то ток I на входе пассивного двухполюсника равен…}

1. _А

2. _А

3. _А

4. _А

14. Комплексное сопротивление Z_R резистивного элемента R записывается как…

1. 2)

3) 4)

15. Если резонансная частота контура =314 рад/с, то величина индуктивности L составляет…

1. 3,14 Гн

2. 6,28 Гн

3. 200 Гн

4. 0,02 Гн

16. Е сли в трехфазной цепи с симметричной нагрузкой фазный ток I_C=4 А, то ток в нейтральном проводе I_N равен…

1. 8 А

2. 12 А

3. 4 А

4. 0 А

17. Е сли якорь машины вращается по часовой стрелке, то максимальная ЭДС будет индуцироваться в проводниках с номерами…

1. 5, 6, 7

2. 8, 4

3. 2, 6

4. 1, 2, 3

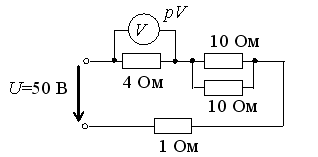

18. При заданных значениях сопротивлений и приложенного напряжения показание вольтметра pV составит…

1. 8 В

2. 2 В

3. 20 В

4. 4 В

19. Общее количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи, составит…

1. три

2. четыре

3. пять

4. шесть

20. Если показания ваттметра pW - 30 Вт, амперметра рА – 2 А, то, при активном сопротивлении катушки со стальным сердечником R=1 Ом потери мощности в стали Р_ст составят…

1. 34 Вт

2. 28 Вт

3. 32 Вт

4. 26 Вт

21. Найти токи в цепи позволяет система уравнений…

1.

2.

3. 4)

22. Прибору электродинамической системы соответствует обозначение…

1. 2. 3. 4.

23. При заданных направлениях ЭДС, напряжения и тока выражение для тока запишется в виде…

1.

2.

3.

4.

ТЕСТ 4

1. Уравнение баланса мощностей представлено выражением…

1.

2.

3.

4.

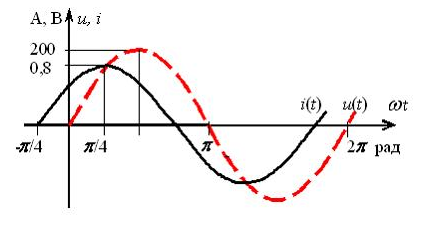

2. Угол сдвига фаз между напряжением u(t) и током i(t) составляет…

1. –π/4 рад; 2) +π/4 рад; 3) 0 рад; 4) рад

3. В симметричной трехфазной системе напряжений прямой последовательности вектор напряжения U_с сдвинут относительно вектора U_b на угол…

1. -120⁰; 2) +90⁰; 3) +120⁰; 4) -90⁰.

4. Приведенный на рисунке прибор относится к приборам…

1. э лектромагнитной системы

2. индукционной системы

3. электродинамической системы

4. магнитоэлектрической системы

5. Если скорость вращения поля статора промышленного (f=50 Гц) синхронного генератора 3000 об/мин, то ротор имеет…

1. две пары полюсов

2. одну пару полюсов

3. три пары полюсов

4. четыре пары полюсов

6. Если напряжение U1 равно 100 В, то максимальное обратное напряжение на диоде составит…

1. 1 00 В

2. 32 В

3. 141 В

4. 314 В

7. Схема однофазного асинхронного двигателя с короткозамкнутым ротором представлена на рисунке…

8. Н елинейность магнитной цепи обусловлена…

1. нелинейностью магнитного сопротивления воздушного зазора

2. сложной конфигурацией сердечника электротехнического устройства

3. нелинейностью зависимости магнитной индукции В от напряженности магнитного поля Н материала сердечника

4. наличием потоков рассеяния и выпучивания

9. И з приведенных динамических петель гистерезиса, полученных при неизменной амплитуде магнитного потока в магнитопроводе катушке большей частоте соответствует петля…

1. а

2. б

3. в

4. г

10. Если сопротивления R₁=20 Ом, R₂=200 Ом, R₃=2 кОм, то в ветвях будут наблюдаться следующие токи…

1.

2.

3.

4. во всех один и тот же ток

11. В момент времени t1 на выходе Q RS-триггера будет…

1. неопределенность

2. логическая единица

3. три в двоичном коде

4. логический ноль

12. Если амперметр показывает рА=1 А, а вольтметр – рV=100 В, то ХС равно…

1. 60 Ом

2. 80 Ом

3. 40 Ом

4. 140 Ом

13. В трехфазной цепи нагрузка соединена по схеме «треугольник». Если фазное напряжение равно 220 В, то линейное напряжение сети равно…

1. 220 В 2) 660 В

3) 380 В 4) 127 В

14. При изменении частоты f от нуля до бесконечности и неизменном действующем значении приложенного напряжения U действующее значение тока I…

1. о стается неизменным

2. д остигает максимума, а затем уменьшается

3. увеличивается

4. достигает минимума, а затем увеличивается

15. Отношение магнитодвижущей силы F вдоль всей цепи к магнитному потоку Ф называют…

1. магнитным напряжением U_M цепи

2. напряженностью магнитного поля Н

3. магнитной индукцией В

4. магнитным сопротивлением R_M цепи

16. Если при токе I=15 А статическое сопротивление нелинейного элемента равно 10 Ом, то напряжение U составит…

1. 150 В

2. 1.5 В

3. 25 В

4. 0,7 В

17. П риведенной векторной диаграмме соответствует симметричная нагрузка…

5. активно-индуктивная

1. емкостная

2. активно-емкостная

3. активна

18. В нешняя характеристика трансформатора при активной нагрузке представлена зависимостью…

1. а

2. б

3. в

4. г

19. Прибору магнитоэлектрической системы соответствует обозначение…

1. 2. 3. 4.

20. Верхний предел полосы пропускания амплитудно-частотной характеристики усилителя определяется…

1. активным сопротивлением цепи базы

2. частотными свойствами транзистора

3. сопротивлением цепи коллектора

4. активным сопротивлением цепи эмиттера

21. Если якорь машины вращается по часовой стрелке, то максимальная ЭДС будет индуцироваться в проводниках с номерами…

1. 5, 6, 7

2. 8, 4

3. 2, 6

4. 1, 2, 3

22. На рисунке изображена схема…

1. однофазного однополупериодного выпрямителя

2. трехфазного мостового выпрямителя

3. однофазного мостового выпрямителя

4. трехфазного выпрямителя с выводом средней точки трансформатора

23. П редставленные характеристики двигателя постоянного тока являются…

1. регулировочными характеристикам

2. рабочими характеристиками

3. внешними характеристиками

4. механическими характеристиками

24. Представленному участку электрической цепи соответствует векторная диаграмма…

ТЕСТ 5

1. Е сли R=10 Ом, то эквивалентное сопротивление цепи относительно источника ЭДС составит…

1. 60 Ом

2. 20 Ом

3. 100 Ом

4. 40 Ом

2. Для узла «а» справедливо уравнение по первому закону Кирхгофа…

1. –I₁-I₂+I₃=0

2. I₁+I₂+I₃=0

3. I₁-I₂-I₃=0

4. –I₁-I₂-I₃=0

3.Угловая частота тока i составит…

1. 3140 с^-1

2. 6280 с^-1

3. 1000 с^-1

4. 0,001 с

4.Представленному участку электрической цепи соответствует векторная диаграмма…

1) 2)

3) 4)
