Размещение светильников

Основные требования при выборе расположения светильника заключаются в доступности их обслуживания и экономичности. Экономичность общего освещения промышленных помещений зависит от выбора светильников по наиболее эффективным КСС и правильного размещения выбранных светильников для создания равномерной освещенности в помещении.

Размещение светильников в плане и разрезе помещений (рис.3) определяют следующими размерами:

• Н — высота помещения, м;

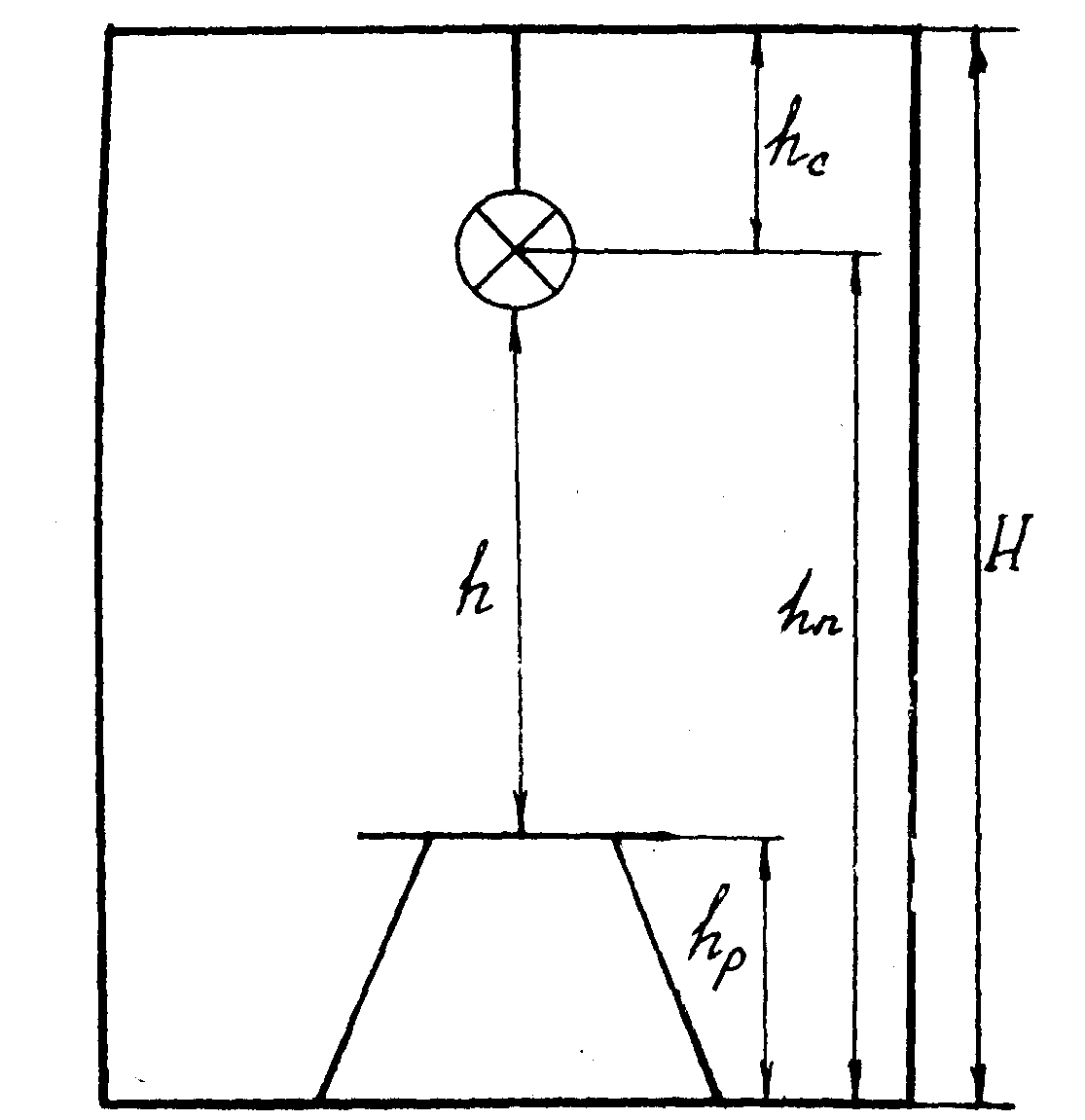

Рис.3 Размещение светильников в вертикальной плоскости

h_c – высота свеса светильника (расстояние от светильника до перекрытия);

h_П – высота светильника над полом

h_p – высота рабочей (расчетной) поверхности над полом; обычно принимают

,

h – расчетная высота;

;

L — расстояние между соседними светильниками или рядам ламп (если по длине и ширине помещения расстояния различны то они обозначаются соответственно la и Ls).

Наивыгоднейшие энергетические и световые условия при размещении светильников обеспечиваются при определенных соотношениях расстояния между светильниками или рядами и расчетной высоты:

.

Эти соотношения задаются для светильников с различными КСС в [1] и приведены в табл. 1.10.

Уменьшение этого соотношения приводит к удорожанию осветительной установки и усложнению ее обслуживания, а чрезмерное увеличение — к резкой неравномерности освещения и возрастанию расходов электроэнергии.

При расположении рабочих мест рядом со стенами здание светильники следует устанавливать на расстоянии l от стены, которое принимается равным

.

В работах Г. М. Кнорринга [3] приводятся несколько другие значения для светильников с люминисцентными лампами и для светильников с лампами ДРЛ или лампами накаливания. Эти значения также приведены в табл. 1.9.

Наиболее распространенными вариантами размещения светильников с точечными источниками света (лампы накаливания или ДРЛ) являются размещение по углам квадрата или прямоугольника.

Строящиеся промышленные и общественные здания имеют, как правило, типовые строительные параметры, среди которых важнейшим является размер строительного модуля.

Последний характеризуется шириной пролета и шагом колонн. Светильники при этом, как правило, располагаются на фермах (или потолках), а в виде исключения — на специальных светотехнических мостиках. Наиболее часто используют двух-, трех-, а иногда и четырехрядное расположение светильников в пролете. В ряде случаев светильники могут быть сдвоены либо даже строены. При этом на каждый строительный модуль приходится целое число светильников, т. к. расстояния между светильниками в ряду равны расстоянию между фермами, или, что-то же самое, строительному модулю (шагу колонн) вдоль пролета — 6 или 12 м.

Для повышения равномерности освещения и уменьшения затемнения рабочей поверхности корпусом работающего человека, конструктивными частями оборудования и т. д. (особенно в цехах небольшой высоты) люминисцентные светильники целесообразно размещать во всех цехах в виде непрерывных линий (или с небольшим разрывом) вдоль длинной стороны цеха (параллельно окнам).

В инструментальных и механических цехах для лучшего освещения механизмов управления станками рекомендуется линии светильников размещать не над суппортами станков, а сдвигать их в сторону механизмов управления на 0,5-1м, особенно при небольшой высоте установки светильников, когда возможно затенение пульта управления выступающими частями станка. Все рабочие места в инструментальных и в механических цехах должны иметь местное освещение.

Рекомендуемые [1] варианты размещения светильников для механических и инструментальных цехов в зависимости от ширины пролета l, расчетной высоты h и типа КСС приведены на рис.14, 15.
