2.Задача.

Необходимо изготовить 1000 шт. кирпича со средней плотностью 1800 кг/м³ и 1000 пустотелых керамических камней со средней плотностью 1460 кг/м³.Средняя плотность глины 1700 кг/м³, ее влажность 18%, а потери при прокаливании составляют 10% от массы сухой глины. Во время изготовления, выгрузки и погрузки кирпича и камней допускается 2% брака. Сколько потребуется глины по массе и объему?

Решение: С учетом брака нужно изготовить кирпича

n_кирп = 1000 ^. 1,02 =1020 шт.

Пустотелых камней

n_камней = 1000 ^. 1,02 =1020 шт.

Объем кирпича

V_кирп = 1020 ^. 0,25 ^. 0,12 ^. 0,065 =1,989 м³,

Масса кирпича

m_кирп = 1,989 ^. 1800 = 3580 кг.

Объем пустотелых керамических камней

V_камней = 1020 ^. 0,25 ^. 0,12 ^. 0,138 = 4,223 м³,

Масса камней

m_камней = 4,223 ^. 1460 = 6165 кг.

Общая масса кирпича и камней

m_общ = 3580 + 6165 =9745 кг.

Масса глины

Масса кирпича

m_гл = 9745 ^. 1,18 ^.1,1 = 11499 кг,

Объем глины

V_гл = 11499/1700 = 6,7 м³.

3.Задача.

Масса двух образцов кирпича до испытания на водопоглощение составляли по 3000 г, а после испытания 3150 и 3270 г. Определить показатель водопоглощения по массе. Соответствует ли кирпич требованиям ГОСТ 530-95.

Решение:

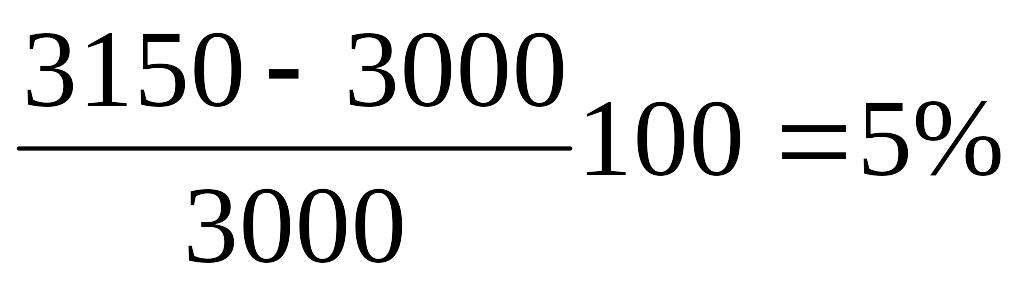

W =

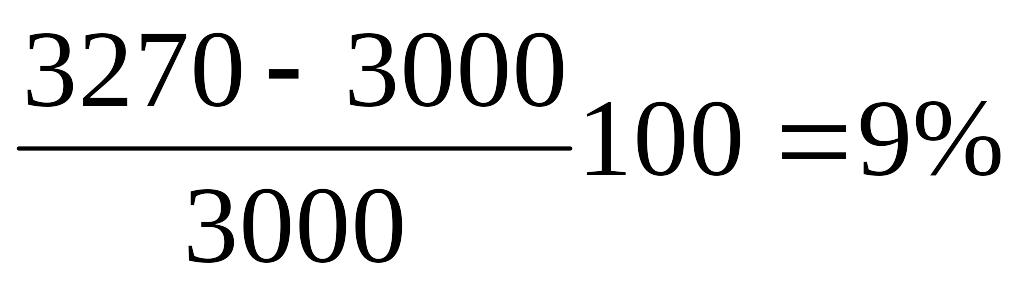

W =

Образец №2 соответствует требованиям ГОСТ 530-95.

6.4. Неорганические вяжущие.

1. Задача. Сколько комовой извести «кипелки» можно получить при обжиге 50 т чистого известняка с влажностью 10%?

Решение: После обжига масса сухого известняка

И_с = 50000 ^. (1 – 0,1) = 45000 кг

Реакция разложения известняка

СаСО₃ = СаО + СО₂

Молекулярные массы веществ следующие:

100 = 56 + 44

Масса извести, изготовленной из 1 т известняка,

И₁ = 1000 ^. 56/100 = 560 кг

Масса извести, полученной из 45 т,

И₄₅ = 560 ^. 45 = 25200 кг = 25,2 т.

2. Задача. Какой объем известкового теста будет получен при гашении 10 т негашеной извести, если активность извести (содержание СаО) 80%, содержание воды в тесте 50%, средняя плотность известкового теста 1400 кг/м³?

Решение: Образование гашеной извести происходит по реакции

СаО + Н₂О = Са(ОН)₂

Молекулярные массы веществ таковы:

56 + 18 = 74.

При указанной активности извести масса гидроксида кальция

И = 10000 ^. (74/56 ^. 0,8 + 0,2) = 12560 кг.

В известковом тесте известь и вода составляют по 50% массы.

Тогда масса теста

И_т = 12560 ^. 2 25120 кг.

а его объем

V_т = 25120 : 1400 = 17,9 м³.

3. Задача. Какие свойства гипса отражены в условном обозначении гипсового вяжущего Г-5 А ΙΙ ?

Решение: Гипсовое вяжущее быстротвердеющее, среднего помола, с пределом прочности при сжатии 5 МПа.

4. Задача. Привести условное обозначение гипсового вяжущего, имеющего следующие показатели. Сроки схватывания: начало – 8 мин, конец – 25 мин. Остаток на сите с размером ячеек в свету 0,2 мм – 2%. Предел прочности образцов-балочек размером 40 x 40 x 160 мм в возрасте 2 ч составляет на изгиб 4,6 МПа, на сжатие 12 МПа.

Решение: Г-10 Б III.

5. Задача. Сколько полуводного (строительного) гипса можно получить после термической обработки 50 т гипсового камня СаSО₄ ^. 2Н₂О?

Решение: Определяют соединения, входящие в сырье, и продукты его термической обработки:

СаSО₄ ^. 2Н₂О = СаSО₄ ^. 0,5Н₂О + 1,5Н₂О.

Молекулярные массы этих соединений

172,13 = 145,13 + 27

Масса полуводного гипса

50000 ^. 145,13/172,13 = 42155 кг.

6. Задача. Содержание воды при затворении портландцемента было 32%, а количество химически связанной воды равно20% от массы цемента. Истинная плотность последнего равна 3100 кг/м³. Какова пористость затвердевшего цементного камня?

Решение: Состав цементного теста ( по массе) Ц : В = 1 : 0,32. Абсолютный объем, занимаемый цементным тестом.

V_ц.т. = 1000/3100 + 0,32 = 0,64 м³

Абсолютный объем, занимаемый цементным камнем.

V_ц.к. = 1000/3100 + 0,20 = 0,32 + 0,20 = 0,52 м³.

Относительная плотность цементного камня

V_ц.к./V_ц.т. = 0,52/0,64 = 0,81.

Пористость цементного камня

V_пор = (1 – 0,81) 100 19%.

7.Задача. Содержание воды в тесте из шлакопортландцемента42%, для прохождения реакций гидролиза и гидратации требуется 18% воды. Истинная плотность шлакопортландцемента 2950кг/м³. Определить пористость цементного камня.

Решение: Состав цементного теста (по массе) Ц : В = 1 : 0,42. Абсолютный объем, занимаемый цементным тестом.

V_ц.т = 1000/2950 + 0,42 = 0,76 м³

Абсолютный объем, занимаемый цементным камнем,

V_ц.к = 1000/2950 + 0,18 = 0,52 м³

Относительная плотность цементного камня

V_ц.к/V_ц.т = 0,52/0,76 = 0,68.

Пористость цементного камня

V_пор = (1 – 0,68) 100 = 32%

18
