2.4 Составление заказной спецификации оборудования
Таблица 2.3 Спецификация оборудования
Пози-ция |
Название и техническая характеристика оборудования |
Тип, марка обору-дования |
Кол-во |
Установ-ленная мощность |
Масса, кг |
1 |
Ленточнопильный станок. Наибольший диаметр бревна 90 см, длина 6,4 м. Ширина пропила 2 мм, скорость подачи 14,6 м/с. |
LT40HDG |
1 |
17,9 |
1365 |
2 |
Линия агрегатной переработки брёвен. Наибольший диаметр бревна 36см, длина 5 м. Ширина пропила 3 мм, скорость подачи 20-60 м/с. |
GiGa 02B |
1 |
520 |
- |
3 |
Торцовочный станок. Наибольший параметр пропила высота 100, ширина 400, диаметр пилы 500. |
ЦКБ40-01 |
1 |
10 |
1000 |
Продолжение таблицы 2.3
4 |
Обрезной станок. Количество пил 2; диаметр пил 250,315. Частота вращения пильного вала 2850 мин -1. |
Ц2Д-У |
1 |
11 |
1180 |
5 |
Рубительная машина. Частота вращения 750 мин-1. Габаритные размеры 2520×1720×1490 |
МР2-20 |
1 |
75 |
6060 |
6 |
Сортировочная установка для щепок Габариты, мм 3050х2600х2856 |
СЧШ-70 |
1 |
2,2 |
1900 |
7 |
Стружечный конвейер Ширина ленты 400 мм Длина 60 м. |
КСЛ-4040-60 |
1 |
4 |
6242 |
8 |
Сортировочная установка для досок. Скорость установки V =0,21 м/с; расстояние между упорами 0,84 |
ПСП-18 |
1 |
115 |
110 |
9 |
Сортировочная установка для досок. Скорость установки V =0,42 м/с; расстояние между упорами 0,84 |
ПСП-18 |
3 |
115 |
110 |
10 |
Цепной конвейер Размеры бревен: Наибольший диаметр 100 см Длина, м 3-7,5 |
БА-100 |
1 |
13 |
4800 |
11 |
Цепной конвейер Размеры бревен: Наибольший диаметр 40 см Длина, м 3-7,5 |
БА-40 |
2 |
10 |
3850 |
12
|
Тележка для возврата бруса Грузоподъемность 600 кг
|
КПТ-500 |
1 |
- |
- |
Раздел 3 Составление схемы и описания технологического процесса

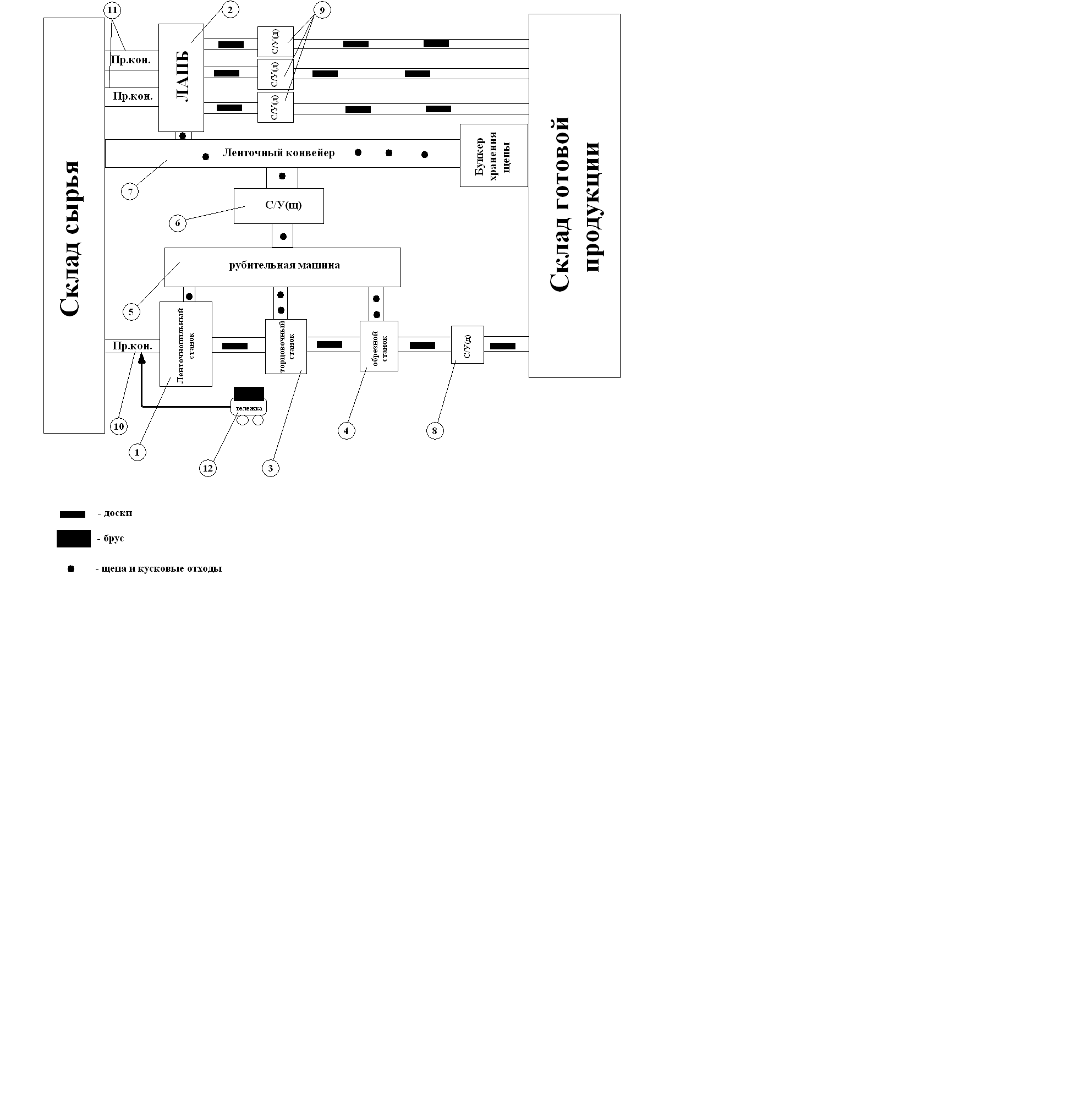

3.1 Составление схемы расположения оборудования в цехе
Описание технологического процесса
Брёвна со склада сырья подаются в цех к лесопильному оборудованию. К ленточнопильному станку LT40HDG(1), для распиловки с брусовкой, поступают сосновые брёвна диаметром 60 см и длиной 4 м одним продольным конвейером БА-100(10), а брёвна диаметром 20 см и длиной 4 м к линии агрегатной переработки брёвен GiGa 02B(2), для распиловки вразвал, двумя продольными цепными конвейерами БА-40(11). Так как на ленточнопильном станке брёвна распиливают с брусовкой, то сначала из бревна выпиливают брус толщиной 300 мм и 6 необрезных досок, а затем перемещают его с помощью тележки(12) обратно к станку для распиловки на обрезные (8 досок) и необрезные (2 доски) доски. После раскроя доску торцуются на торцовочном станке ЦКБ40-1(3), а затем к обрезному станку Ц2Д-У(4) на выходе получаю обрезные и оторцованные доски, которые поступают на сортировку к сортировочной установке для досок ПСП-18(8), со скоростью подачи 0,21 м/с, отсюда доски, отсортированные по сортам, поступают на склад продукции. При выполнении операций по раскрою от ленточнопильного, торцовочного и обрезного станков к рубительной машине МР20-20(5) передаются кусковые отходы и крупная щепа на измельчение, далее щепа сортируется на установке CЩ-70(6) и по ленточному конвейеру КСЛ-4040-60 (7) поступает в бункер на хранение.
На GiGa 02B доски сразу торцуются и обрезаются, а кусковые отходы измельчаются в щепу которая сразу же сортируется и после выхода из ЛАПБ по ленточному конвейеру поступает в бункер на хранение. Доски сортируют на 3-х сортировочных установках ПСП-18(9), со скоростью подачи 0,42 м/с, отсюда доски, отсортированные по сортам, поступают на склад продукции.
