12. Основные элементы реляционных модели. Отношение и его характеристики.
В математических дисциплинах понятию «таблица» соответствует понятие «отношение» (relation). Таблица отражает объект реального мира – сущность, а каждая ее строка отражает конкретный экземпляр сущности. Каждый столбец имеет уникальное для таблицы имя. Строки не имеют имен, порядок их следования не определен, а количество логически не ограничено. Одним из основных преимуществ РМД является однородность (каждая строка таблицы имеет один формат). Пользователь сам решает вопрос, обладают ли соответствующие сущности однородностью. Этим решается проблема пригодности модели. Основные элементы РМД показаны на рис. 13.
Отношение представляет собой двумерную таблицу, содержащую некоторые данные. Сущность – объект любой природы, данные о котором хранятся в БД. Атрибуты – свойства, характеризующие сущность (столбцы). Степень отношения – количество столбцов. Схема отношения – список имен атрибутов, например, СОТРУДНИК (№, ФИО, Год рождения, Должность, Кафедра). Домен – совокупность значений атрибутов отношения (тип данных). Кортеж – строка таблицы. Кардинальность (мощность) – количество строк в таблице.

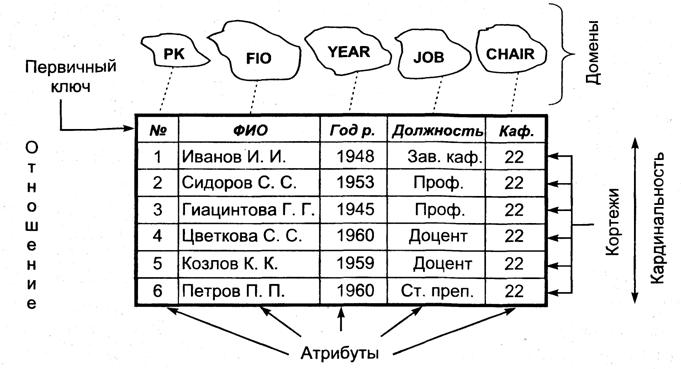

Рис 13. Элементы реляционной модели
Первичный ключ – это атрибут, уникально идентифицирующий строки отношения. Первичный ключ из нескольких атрибутов называется составным. Первичный ключ не может быть полностью или частично пустым (иметь значение null). Ключи, которые можно использовать в качестве первичных, называются потенциальными или альтернативными ключами. Внешний ключ – это атрибут (атрибуты) одной таблицы, который может служить первичным ключом другой таблицы. Является ссылкой на первичный ключ другой таблицы (рис. 14).
11. Иерархическая модель данных. Области применения. Ограничения иерархической модели.
В иерархической модели связи между данными можно описать с помощью упорядоченного графа (или дерева).
Для описания структуры (схемы) иерархической БД на некотором языке программирования используется тип данных "дерево".
Тип "дерево" является составным. Он включает в себя подтипы ("поддеревья"), каждый из которых, в свою очередь, является типом "дерево". Каждый из типов "дерево" состоит из одного "корневого" типа и упорядоченного набора (возможно пустого) подчиненных типов. Каждый из элементарных типов, включенных в тип "дерево", является простым или составным типом "запись". Простая "запись" состоит из одного типа, например, числового, а составная "запись" объединяет некоторую совокупность типов, например, целое, строку символов и указатель (ссылку). Корневым называется тип, который имеет подчиненные типы и сам не является подтипом. Подчиненный тип (подтип) является потомком по отношению к типу, который выступает для него в роли предка (родителя). Потомки одного и того же типа являются близнецами по отношению друг к другу.
Иерархическая БД представляет собой упорядоченную совокупность экземпляров данных типа "дерево" (деревьев), содержащих экземпляры типа "запись" (записи). Часто отношения родства между типами переносят на отношения между самими записями. Поля записей хранят собственно числовые или символьные значения, составляющие основное содержание БД. Обход всех элементов иерархической БД обычно производится сверху вниз и слева направо.
К достоинствам иерархической модели данных относятся эффективное использование памяти ЭВМ и неплохие показатели времени выполнения основных операций над данными. Иерархическая модель данных удобна для работы с иерархически упорядоченной информацией.
Недостатком иерархической модели является ее громоздкость для обработки информации с достаточно сложными логическими связями, а также сложность понимания для обычного пользователя.
Иерархическая модель является СУБД-ориентированными. По сути, иерархическая модель представляет собой исторически первую попытку создания модели, направленной на практическую реализацию, более сложной, чем модель плоских файлов.
На иерархической модели данных основано сравнительно ограниченное количество СУБД, в числе которых можно назвать зарубежные системы IMS, PC/Focus, Team-Up и Data Edge, а также отечественные системы Ока, ИНЭС и МИРИС.
Иерархической базой данных называется множество отношений и веерных отношений, для которых соблюдаются два ограничения:
1. Существует единственное отношение, называемое корневым, которое не является зависимым ни в одном веерном отношении.
2. Все остальные отношения (за исключением корневого) являются зависимыми отношениями только в одном веерном отношении.
