Физическая структура

• Блок питания:

Thermaltake Toughpower 1500W (W0171)

• Материнская плата:

ASUS Striker

• Центральное вычислительное устройство:

Intel Core 2 Extreme

• Оперативное запоминающее устройство:

OCZ OCZ3P1600EB4GK 4 модуля

• Графическая подсистема:

ASUS GeForce 8800 Ultra 2 штуки

• Сетевое оборудование:

  • Маршрутизатор:

Zyxel P-330W EE

• Сетевая карта:

Интегрирована в материнскую плату

• Дисковая подсистема:

Seagate ST3250410AS 4 штуки

ASUS DRW-2014L1

• Звуковая подсистема:

  • Наушники:

Sennheiser PC 350

• Звуковая карта:

Интегрирована в материнскую плату

• Устройства ввода-вывода:

  • Мышь:

LOGITECH G9 Laser Mouse USB

• Дигитайзер:

Wacom Intuos3 A3 Wide CAD PTZ-1231W-С

• Клавиатура:

LOGITECH Internet 350 Gray PS/2

• Монитор:

ASUS MK241H

• Система охлаждения.

Встроена в корпус

• Корпус:

Thermaltake Armor VA8000SWA Silver

Программная структура

• Microsoft Windows XP Professional SP2b Russia

Windows XP Professional обеспечивает высокую эффективность работы в учебных заведениях, дома и в офисе и содержит мощные средства организации удаленного доступа и работы в сети. Существует несколько сотен причин, делающих использование Windows XP Professional более предпочтительным, чем использование предыдущих версий Windows.

• Adobe Photoshop CS5 Extended*

Найдите в Photoshop CS5 Extended все возможности Adobe® Photoshop® CS5 и множество других функций, в том числе редактирование трехмерных и анимированных изображений, а также анализ изображений.

• Adobe Flash® CS5 Professional*

Adobe® Flash® CS5 Professional является самой совершенной авторской средой разработки интерактивного контента с большими функциональными возможностями для цифровых, web и мобильных платформ. Создавайте интерактивные web-сайты, медийные рекламные сообщения, медийные образовательные материалы, презентации, игры и многое другое. Положитесь на Flash CS5 и Adobe Flash Player, чтобы обеспечить наиболее широкую аудиторию для Вашего контента.

• Adobe Premiere® Pro CS5*

Adobe Premiere Pro CS5 — это полное решение для создания видео, которое включает теперь программы Adobe Encore® CS5 и Adobe OnLocation™ CS5* (только для Windows®). Экономьте время, начиная с этапа копирования с помощью Adobe OnLocation, до завершения процесса, расширьте свои творческие возможности посредством интеграции с Adobe After Effects® CS5 Professional и Photoshop® CS5, а также записывайте Ваш контент на диски DVD и Blu-ray или передавайте их на web-сайты и мобильные устройства.

• Adobe Illustrator® CS5*

Новые возможности для работы с цветом, более удобные средства управления и визуализации, широкие возможности в области создания изображений для печати, интернета, мобильных приложений и анимации - все это благодаря Adobe® Illustrator® CS5.

• AutoCAD*

AutoCAD® позволит вам легко и эффективно разрабатывать проекты, визуализировать их и составлять проектную документацию. При создании AutoCAD 2009 главной целью Autodesk было повышение производительности труда инженера. Новые функции программы ускоряют выполнение задач, позволяют без труда находить нужную команду и быстрее осваивать приемы работы.

• Autodesk 3ds Max*

Это полнофункциональное решение для 3D моделирования, анимации, визуализации и создания эффектов применяется при разработке самых популярных игр, съемке лучших фильмов и видеопрограмм. Новая версия программы, несомненно, придется по вкусу тем, кто ищет средство для быстрого и эффективного формирования персонажей, эффектов компьютерной графики и разработки завораживающих игр.

• Microsoft Office 2007 Professional Rus*

Важнейшая задача при разработке нового интерфейса заключалась в том, чтобы упростить поиск и использование всего арсенала средств, предоставляемых приложениями.

* - Программные продукты установлены в виде ознакомительной версии на срок от 30 до 60 дней

Оценка эффективности принятых проектных решений

Для определения эффективности рабочей станции в целом, нужно непосредственно на ней провести различные тесты. Понято, что такой возможности нет, поэтому я приведу сравнительные характеристики основных элементов, отвечающих за эффективность работы системы, с их аналогами. Я постарался подобрать тесты, где используется конфигурация максимально похожая на конфигурацию выбранной рабочей станции.

Тестирование материнской платы:

Тестовые системы использовали следующий набор компонентов:

• Процессор: Intel Core 2 Extreme X6800 (LGA775, 2.93GHz, 4MB L2).

• Материнские платы:

  • ASUS Striker Extreme (LGA775, NVIDIA nForce 680i SLI);

  • ECS PN2-SLI2+ (V1.0) (LGA775, NVIDIA nForce 680i SLI);

• Память: 2 Гбайта DDR2-800 SDRAM (Corsair TWIN2X2048-8500C5D) с таймингами 4-4-4-12-1T

• Графическая карта: PowerColor X1900 XTX 512MB (PCI-E x16).

• Дисковая подсистема: Western Digital WD1500AHFD (SATA150).

• Операционная система: Microsoft Windows XP SP2 с DirectX 9.0c.

Настройки обеих плат были выставлены по возможности идентично. Полученные в тестах результаты приведены в таблице.

	ASUS Striker Extreme	ECS PN2-SLI2+ (V1.0)
SuperPi 8M, sec	219.8	225.3
3DMark2001 SE	45184	44767
3DMark06	6532	6536
3DMark06, CPU	2640	2628
PCMark05	7771	8109
PCMark05, CPU	7550	7535
PCMark05, Memory	6206	6187
Far Cry, 1024x768	194.33	191.36
Half-Life 2, 1024x768	155.58	153.93
Quake 4, 1024x768 High Quality	136.72	135.35
CINEBENCH 9.5, Rendering	908	906
MPEG-4 Encoding, AutoGK 2.4/Xvid 1.2, fps	45.5	44.21
WinRAR 3.70	1467	1354

Как видно, материнская плата ASUS имеет более тщательно оптимизированный BIOS, нежели референсная плата. Благодаря этому её производительность оказывается выше, что позволяет Striker Extreme оспаривать репутацию одной из самых быстрых на сегодняшний день материнских плат, предназначенных для работы с процессорами семейства Intel Core 2.

Тестирование процессора:

Здесь я выбрал наиболее актуальные тесты для проектируемой рабочей станции.

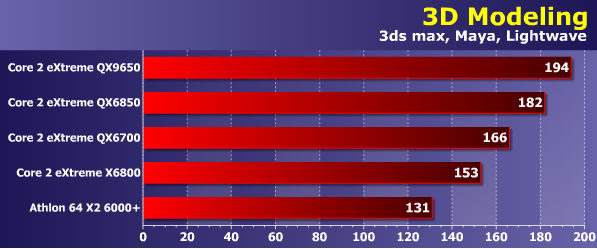

Пакеты трёхмерного моделирования

С самого начала QX9650 делает серьёзную заявку на победу: выигрыш у ближайшего конкурента составляет 6,5%. Конечно, сама по себе цифра достаточно скромная, но давайте не будем забывать, что частота у QX9650/6850 — одинаковая, поэтому выигрыш обусловлен другими причинами.

CAD/CAE пакеты

Различные пакеты прореагировали на новый процессор совершенно по-разному: MATLAB даже больше понравился старый QX6850 (у него результат чуть повыше, чем у QX9650), SolidWorks остался практически равнодушен к новому CPU (всего 3% прироста скорости), а вот Pro/ENGINEER QX9650 встретил с бурным одобрением: его выигрыш у QX6850 в данном пакете составляет почти 6%.

Обработка цифрового фото

Даже если обратиться к подробным результатам, каких-то особенно выдающихся подтестов не видно: везде QX9650 чуть-чуть быстрее QX6850, благодаря чему в итоге он и оказывается чуть-чуть быстрее в среднем. Поэтому довольно сложно строить предположения о том, за счёт чего выигрывает новый процессор — то ли объём кэша повлиял, то ли ускоренные вычислительные блоки.

Графическая подсистема:

В данном тестировании провели исследование работе GeForce 8800 Ultra SLI, которое нам показало, что отдача от такого самого мощного на сегодня в мире тандема будет только в самых высоких разрешениях при полной нагрузке АА и АФ.

Экономическая оценка проектных решений

Элемент	Количество	Цена
Intel Core 2 Extreme QX9650	1	36 200 р.
Seagate ST3250410AS	4	6004 р.
Zyxel P-330W EE	1	1543 р.
ASUS MK241H	1	15 992 р.
LOGITECH Internet 350 Gray PS/2	1	343 р.
Thermaltake Toughpower 1500W (W0171)	1	8 065 р.
ASUS Striker	1	10 469 р.
OCZ OCZ3P1600EB4GK	2	23 308 р.
ASUS GeForce 8800 Ultra 612 Mhz PCI-E 768 Mb 2160 Mhz 384 bit 2xDVI TV HDCP YPrPb	2	41 164 р.
ASUS DRW-2014L1	1	892 р.
Sennheiser PC 30	1	1 150 р.
Wacom Intuos3 A3 Wide CAD PTZ-1231W-С	1	24 732 р.
Window XP Professional	1	4 174
LOGITECH G9 Laser Mouse USB	1	2 705 р.
ИТОГО:		177 777 р.

Эргономика и охрана труда

Все составляющие рабочей станции были выбраны от ведущих фирм, заслуживших доверие как производители качественной продукции, отвечающей всем стандартам безопасности. Так же, при поиске комплектующих я учитывал рабочие звуковые показатели. Много внимания я уделил выбору устройств ввода-вывода, руководствуясь отзывами других людей.

Заключение

В данном проекте была спроектирована рабочая станция для ЛВС дизайн-студии. При ее создании были учтены множество факторов (назначение рабочей станции; человеческие особенности; ограниченность в финансах; уже существующие аналоги; тенденции рынка; результаты всевозможных тестов и др.). В итоге мы имеем мощнейшую систему при оптимальных финансовых затратах.

Литература

Тесты взяты с сайтов: http://www.ixbt.com и http://www.overclockers.ru.

Информация и сбор статистки: Яндекс.Маркет.
