1.3 Краткая характеристика объекта проектирования
Работнику регистратуры поликлиники может понадобиться информация о больных, врачах, информация о больном, его контакты. Необходимо чтобы в БД хранились сведения о больных, врачах, диагнозах каждого больного, информация об участковых терапевтах, их вызовах, консультациях. Также должны храниться сведения об участках (за какими адресами закреплены и какими врачами обслуживаются). При выводе информации можно узнать следующие сведения:
адрес больного и его заболевания;
адрес больного и его заболевания;
лечащие врачи заданного больного;
время работы врача и участок, который им обслуживается;
пациенты заданного врача;
Администратор БД может вносить следующие изменения:
добавлять нового больного;
изменять адрес больного, его диагнозы и даты заболевания;
добавлять нового врача;
изменять участок, номер кабинета и время приема врача; удалять врача;
Такое представление повышает удобство использования базы данных, в данном случае ввод информации сведется к выбору необходимых сведений из списка, где это возможно, что, безусловно, повысит скорость ввода информации и поможет избежать неверного ввода параметров. Исходя из выше сказанного нужно создать следующие таблицы:
Сотрудники (ФИО, должность, ид сотрудника, домашний адрес, тел.)
Смены (ид сотрудника, день, часы, номер кабинета)
Консультации (ид сотрудника, день, часы, адрес)
Больные (ФИО, адрес, диагноз, дата поступ., дата выписки, ид сотруд., номер участка, ид больного)
Участковый терапевт (ФИО, ид-сотрудника, номер участка, дом. адрес)
Вызовы (ид сотрудника, ид больного, дата, время)
2 Разработка программного продукта
2.1 Описание разработки предметной области
Чтобы создать вышеназванные таблицы, необходимо определить первичные ключи, т.е. атрибуты, которые однозначно определяют экземпляр сущности.
Первичным ключом в таблице сотрудники будет личный номер сотрудника. Первичным ключом в таблице больные будет личный номер больного. Таблицы будут связаны следующим образом:
Тип связи один-ко-многим, т.к. один и тот же специалист может обслуживать несколько больных.
Рисунок 1 - Связь таблицы сотрудники с таблицей больные.
У каждого сотрудника есть определенные часы, в период которого он работает в определенном кабинете. Исходя из этого, связь между таблицами сотрудники и смена будет один-ко-многим.
Рисунок 2 - Связь таблицы сотрудники с таблицей смена.
Некоторые специалисты проводят платные консультации в своей области, в которой работают. У каждого из них они проходят по разным адресам и время. Связь между таблицами будет один-ко-многим.
Рисунок 3 - Связь таблицы сотрудники с таблицей консультация.
Так же есть участковые терапевты, которые обслуживают больных на дому, если больной не в состоянии дойти до поликлиники. Кроме этого в определенные дни участковые терапевты принимают больных в здании поликлиники. Поэтому у них тоже существует определенный график, по которому она работают в поликлинике. Связь таблицы участковые терапевты с таблицей смена будет один ко многим.

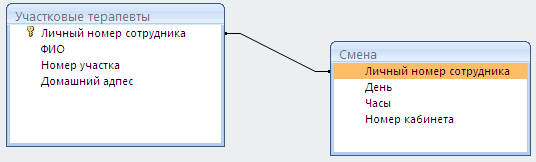

Рисунок 4 - Связь таблицы участковые терапевты с таблицей смена.
Для того чтобы связать таблицу участковые терапевты и таблицу больные будем использовать дополнительную таблицу, которую назовем вызовы. Которая будет содержать данные о дате вызова, времени и для связи личные номера больного и сотрудника.
Рисунок 5 - Связь таблицы участковые терапевты с таблицей больные.
