15. Машины и оборудование для монтажных работ.

С технологической точки зрения монтажные машины классифицируются по их мобильности и зоне монтажа, которую они могут обслуживать. По этим признакам монтажные краны и механизмы можно разбить на несколько основных групп.

Стационарные монтажные машины допускают ведение монтажа в строго зафиксированном пространстве ограниченным радиусом их действия. При перемещении на новую стоянку механизм необходимо полностью или частично демонтировать. К таким стационарным механизмам относят монтажные стрелы, мачты, шевры, мачтово-стреловые краны, ленточные и тросовые подъемники, приставные краны и др.

Ограниченно мобильные машины позволяют вести монтажные работы в зоне, ширина которой определяется радиусом их действия, длина - длиной пути их перемещения. Монтажные краны этой группы способны перемещаться со стоянки на стоянку в пределах зоны монтажа, практически при этом не вызывая перерывов в работе. При изменении зоны или объекта монтажа необходимо переложить подкрановые пути на новое место, переместить механизм или демонтировать егo и собрать на новом объекте работ. К ограниченно мобильным монтажным кранам относятся башенные краны, портальные, козловые, железнодорожные, крьппевые и кабельные краны, передвижные жестконогие стреловые краны и др.

Мобильные монтажные машины практически не имеют ограничения зоны работы. Они легко перемещаются с одной стоянки на другую, одного объекта на другой и быстро приводятся из транспортного в рабочее состояние. К таким машинам относят самоходные стреловые краны на гусеничном и пневмоколесном ходу, автомобильные и тракторные краны, краны на спецшасси автомобильного типа, вертолеты.

Специальные монтажные машины составляют специфическую группу. Эти машины могут представлять разновидность выпускаемых машин либо усовершенствованный вариант существующих. К таким машинам относят самоползучие и переставные краны для монтажа башен и труб, гидравлические подъемники и др.

Монтажные краны и механизмы помимо основных рабочих параметров (грузоподъемность, высота подъема крюка, вылет стрелы) - должны обладать достаточно малой скоростью опускания груза (0,2 м/мин), обеспечивая плавную посадку конструкций.

Основные разновидности монтажных механизмов:

1. Стрела монтажная; 2. Мачта монтажная; 3. Кран мачтово-стреловой вантовый; 4. Шевр; 5. Подъемник портальный гидравлический; краны: 6. Приставной; 7. Приставной самоходный; 8. Самоподъемный; 9. Башенный со стрелой; 10. Башенный с балочной стрелой; 11. Башенный с шарнирно-сочлененной стрелой; 12. Башенный с наращиваемой башней; 13. Гусеничный самоходный стреловой; 14. Самоходный гусеничный с башенно-стреловым оснащением; 15. Самоходный пневмоколесный стреловой с управляемым гуськом; 16. Самоходный пневмоколесный с телескопической стрелой.

16. Машины для уплотнения грунтов. Эффективность применения машин в различных грунтах.

Для создания устойчивых, надежных и прочных земляных сооружений укладываемый грунт необходимо уплотнять.

Различают следующие способы уплотнения грунтов: укатывание, трамбование, вибрация. Для уплотнения связных и малосвязных грунтов (суглинков, супесей) применяется способ укатки. Несвязные грунты (песчаные, гравелистые, галечные) рекомендуется уплотнять трамбованием и вибрацией. Машины для уплотнения грунтов подразделяют на следующие группы: катки статического действия с гладкими, кулачковыми и вибровальцами, с пневматическими шинами; трамбующие машины с вальцами, с падающим грузом, с трамбующими плитами, с виброплитами.

На выбор уплотняющих механизмов оказывает влияние степень требуемого уплотнения, свойства грунта, объемы выполняемых работ, сроки и темпы производства работ, погодные условия.

Наибольшее распространение получило уплотнение грунта катками статического действия: гладкими, кулачковыми, катками на пневмошинах. Это обусловлено простотой и надежностью механизмов, высокой производительностью и сравнительно низкой стоимостью. Однако в построечных условиях используют и машины динамического действия - катки с вибрационными механизмами.

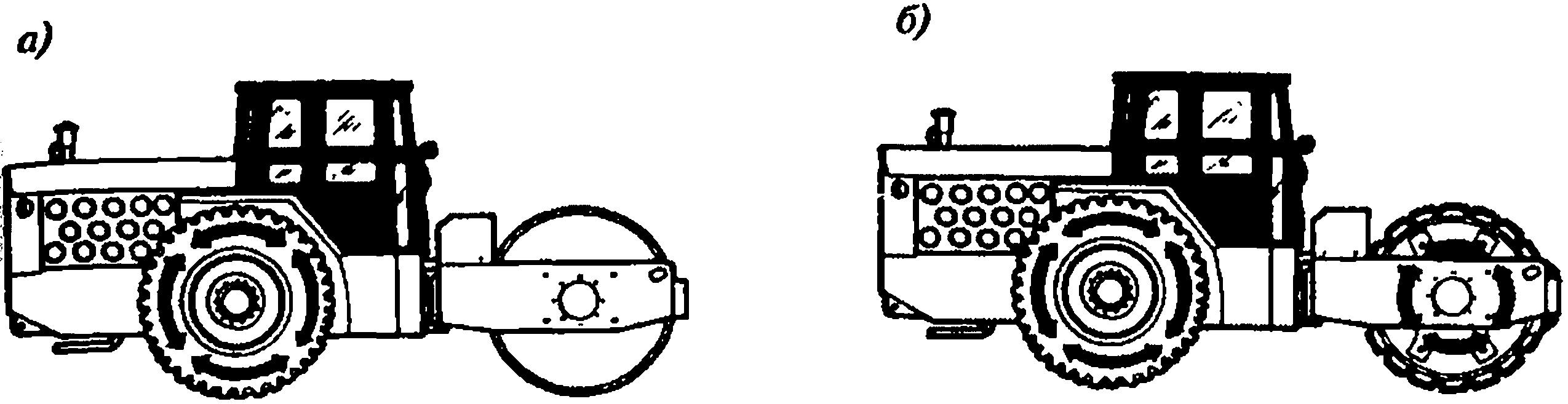

Н а рис. 5.29 показана схема катка статического действия с пневматическими шинами и рабочим органом с гладкими (рис. 5.29, а) и кулачковыми (рис. 5.29, б) вальцами.

Главный параметр грунтоуплотняющих машин - масса вместе с балластом. Основные технологические параметры: ширина полосы уплотнения, толщина уплотняемого слоя. Катки на пневматических шинах выпускают массой вместе с балластом от 10 до 100 т.

Грунтоуплотняющие машины способны выполнять лишь одну операцию в составе комплексного процесса - послойное уплотнение укладываемого грунта. Для уплотнения грунта в стесненных условиях используют различного рода трамбовки, а также подвешенное к стреле экскаватора оборудование для уплотнения (рис. 5.30).

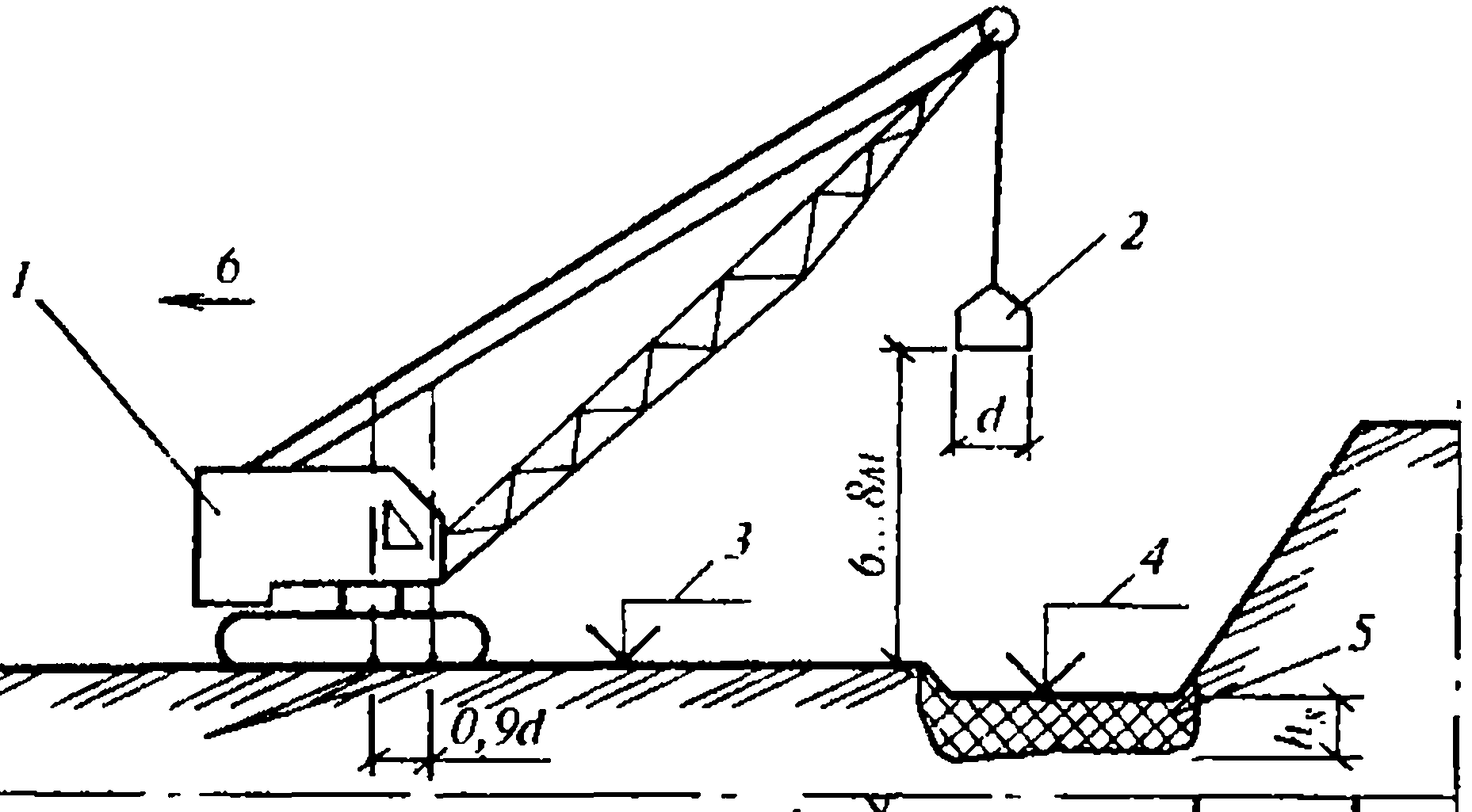

Р ис. 5 30. Уплотнение грунта тяжелыми трамбовками:

1 — рабочий механизм; 2 — трамбовка; 3 — отметка дна котлована до вьтрамбовывания; 4 — проектная отметка; 5 - уплотненный грунт; 6 - направление движения механизма; 7 - стоянки крана; 8 — полоса грунта, уплотненная с одной стоянки.
