Магнитная стрелка компаса отклоняется от направления истинного меридиана на угол d, который называется склонением магнитной стрелки (рис. 3.1, б).

Если северный конец магнитной стрелки отклоняется от меридиана к востоку, то склонение называют восточным и считают положительным, а если - к западу, то называют западным и считают отрицательным.

21.Приведение теодолита в рабочее положение.

Приведение теодолита в рабочее положение предусматривает:

1)центрирование - установка центра горизонтального круга над вершиной измеряемого угла. Выполняется с помощью нитяного отвеса или оптического центрира, перемещением ножек штатива и с последующим передвижением прибора на головке штатива. Погрешность центрирования зависит от требуемой точности выполняемых работ и не должна превышать 3 мм при измерении горизонтальных углов для решения большинства инженерных задач;

2)горизонтирование - приведение плоскости лимба горизонтального круга в горизонтальное положение, т.е. установка вертикальной оси вращения теодолита (ОО1) в отвесное положение. Для этого устанавливают цилиндрический уровень параллельно двум подъемным винтам и вращая их

одновременно в противоположные стороны выводят пузырек уровня на середину ампулы. Затем поворачивают цилиндрический уровень на 90 по направлению третьего подъемного винта и, вращая его, опять выводят пузырек в нульпункт. Эти действия повторяют до тех пор пока пузырек не будет отклоняться от центра ампулы более чем на одно деление. При измерении вертикальных углов отклонение пузырька от середины не должно превышать полделения;

3) подготовку зрительной трубы для наблюдений по глазу – вращением окуляра (от -5 до +5 диоптрий) до получения четкого изображения сетки нитей на светлом фоне - и по предмету - вращением кремальеры до четкого изображения визирной цели. Если изображение предмета не совпадает с плоскостью сетки нитей, то при перемещении глаза относительно окуляра точка пересечения нитей будет проецироваться на различные точки наблюдаемого предмета. Возникает параллакс, который устраняется небольшим поворотом кремальеры.

22.Мерные приборы для непосредственного измерения расстояний.

Различают непосредственное измерение расстояний и измерение расстояний с помощью специальных приборов, называемых дальномерами. Непосредственное измерение выполняют инварными проволоками, мерными лентами и рулетками.

Инварные проволоки позволяют измерять расстояние с наибольшей точностью; относительная ошибка измерения может достигать одной миллионной; это означает, что расстояние в 1 км измерено с ошибкой всего 1 мм.

Мерные ленты обеспечивают точность измерений около 1 / 2 000, т.е. для расстояния в 1 км ошибка может достигать 50 см.

Длина стальных рулеток бывает 20, 30, 50, 75 и 100 м. Точность измерения расстояния стальными рулетками зависит от методики измерений и колеблется от 1/2 000 до 1/10 000.

23.Способы геометрического нивелирования.

Геометрическое нивелирование можно выполнять по следующей схеме:

Рис. 61. Способы нивелирования

При нивелировании из середины нивелир располагают между двумя точками примерно на одинаковых расстояниях (рис.61, а). В точках устанавливают отвесно рейки с сантиметровыми делениями. Их ставят на колышек, вбитый вровень с землей, или на специальный костыль, так как рейка под собственной тяжестью будет давить на землю и отсчет по ней будет меняться. Визирный луч зрительной трубы нивелира последовательно наводят на рейки и берут отсчеты З и П, которые записывают в миллиметрах в журнал нивелирования. Отсчет по рейке производят по средней нити нивелира, т.е. по месту, где проекция средней нити пересекает рейку. Превышение между точками определяют по формуле

h = З – П

При нивелировании вперед прибор устанавливают над точкой А (рис. 61, б), измеряют его высоту V и берут отсчет П по рейке в точке В. Превышение определяют вычитанием из высоты прибора V отсчета П.

h = V – П.

Высоту передней точки В вычисляется по формуле:

Высоту визирного луча на уровенной поверхностью называют горизонтом инструмента HГИ (рис. 61) и вычисляют

НГИ = НА + З = НА + V.

Место установки нивелира называется станцией. Если для определения превышения между точками А и В достаточно установить прибор один раз, то такой случай называется простым нивелированием.

Если же превышение между точками определяют только после нескольких установок нивелира, такое нивелирование называют сложным или последовательным (рис. 62).

Рис. 62. Последовательное нивелирование.

24.Способ вычисления отметок.

Существует два способа вычисления отметок.

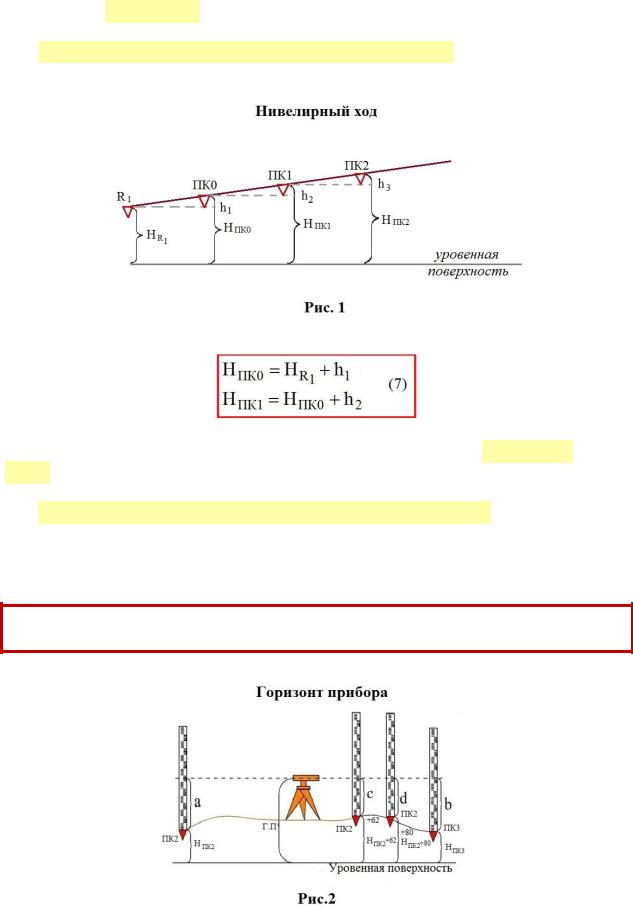

3.1. 1-й способ: вычисление отметок через превышения

_______Этот способ применяется при вычислении отметок связующих точек (пикетных и иксовых).

3.2. 2-й способ: вычисление отметок через горизонт прибора

_______Этим способом вычисляются отметки промежуточных или плюсовых точек, а также точек поперечника.

_______Горизонтом прибора (Г.П.) называется высота визирного луча над уровенной поверхностью.

________Известно: НПК2, НПК3, (a, b, c, d) – отсчеты по рейкам.

Требуется определить горизонт прибора (Г.П.) и отметки плюсовых точек

(НПК2+62, НПК2+80):

или

.

Тогда

25.Обозначение точек и вершин линий на местности

При съемках, связанных с различного рода изысканиями, точки местности обозначают различно. Если точка имеет временное значение, то она отмечается забитым в землю колышком длиной около 20 см. Такой колышек, забитый почти вровень с землей, называется «точкой». Рядом с ним ставится с целью опознавания «точки» другой кол -- «сторожок», длиной около 30 см, возвышающийся над землей на 10 -- 15 см. «Сторожок» в верхней его части затесывается и на затеске указывается номер «точки».

Если «точка» должна быть сохранена на длительное время, то она закрепляется более солидно, например деревянным столбиком с перекладиной внизу, металлическими стержнями, разного рода трубами и т. п., в зависимости от наличия в данных условиях того или иного материала и характера грунта (мягкий, твердый, мерзлый, скалистый и т. д.).

Измерение линии посредством мерного прибора ведется строго в ее створе,. т. е. в вертикальной плоскости, проходящей через конечные ее точки. Если длина измеряемой линии значительна, то ее надо предварительно провешить, т. е. поставить ряд вешек в ее створе.

26.Компарирование мерного прибора.

Фактическая длина мерного прибора обычно отличается от эталона.. Поэтому передизмерениями должна быть определена фактическая длина применяемого мерного прибора путем ее сравнения с эталоном, имеющим установленную точность. Практически в качестве образцовой меры

(эталона) может быть использован мерный прибор, точность измерений которым в 3— 5 раз выше, чем поверяемым. Процесс сравнения длины рабочего мерного прибора с образцовой мерой называется компарированием.

В общем случае процесс компарирования можно рассматривать как измерение одной и той же длины образцовой и рабочей линейными мерами. Компарирование производится на лабораторных (стационарных) и полевых компараторах либо упрощенным способом.

При компарировании мерных приборов на стационарном компараторе сначала с высокой точностью определяют его длину с помощью образцовых инварных жезлов. Затем сравнением длины компаратора с длиной поверяемого мерного прибора устанавливают фактическую длину последнего. Наиболее совершенный из стационарных компараторов в производит эталонирование инварных проволок базисных приборов с точностью до 1:2 500 000.

Компарирование стальных и инварных проволок, мерных лент и рулеток, предназначенных для точных измерений, может выполняться на полевых компараторах. Полевой компаратор устраивают на ровной и открытой местности с устойчивым грунтом в виде линии длиной 120 или 240 м, т. е. кратной длинам проволок и лент. Концы компаратора закрепляют бетонными монолитами, на

верхней поверхности которых имеются специальные марки. Длину компаратора измеряют несколько раз образцовыми инварными проволоками. Затем эту же длину многократно измеряют рабочим прибором и вычисляют поправку за компарирование.

Длины рабочих стальных лент и рулеток поверяют упрощенным способом. На ровной поверхности (например, на бетонном полу или асфальте) укладывают рядом образцовую и рабочую меры, имеющие одинаковую номинальную длину, и совмещают их нулевые деления. Обоим мерным приборам задают одинаковое натяжение (обычно 10 кг) и линейкой измеряют разность Д/к между фактической длиной / мерного прибора и длиной 1о образцового (контрольного) прибора, т.е.

lk = l − lo,

где Δlk — поправка за компарирование.

Тогда фактическая длина рабочей ленты (рулетки) будет

l = lo + lk , (X.1)

где lo — номинальная длина рабочей ленты или рулетки.

При этом поправка за компарирование Δlk считается положительной, если длина рабочей ленты больше номинальной, и отрицательной, если меньше номинальной. В. случае когда при линейных измерениях необходимо учитывать температурные поправки, то следует измерить температуру to, при которой производилось компарирование. По окончании компарирования к каждому мерному прибору (проволоке, ленте, рулетке) прилагают свидетельство (аттестат), в котором указываются способ и дата компарирования, длина прибора, натяжение и температура компарирования.

27.Вычисление дирекционного угла последующей стороны в теодолитном ходе.

Рис. 25. Схема определения дирекционных углов сторон теодолитного хода

Найдём дирекционные углы α1, α2, α3остальных сторон хода.

На основании зависимости между прямыми и обратными дирекционными углами можем написать:

α1 + β1 = α0 + 180° из данного выражения следует, что α1 = α0 + 180° – β1 (1).

Аналогично вычисляются дирекционные углы последующих сторон теодолитного хода:

α2 + β2 = α1 + 180° → α2 = α1 + 180° – β2 (2)

α3 + β3 = α2 + 180° → α3 = α2 + 180° – β3 (3)

...............................................................................

αn + βn = αn-1 + 180° → αn = αn-1 + 180° – βn (n)

То есть, дирекционный угол последующей стороны равен дирекционному углу предыдущей стороны плюс 180°и минус угол, лежащий справа по ходу.

28.Способы съемки характерных точек.

Съемка ситуации – геодезические измерения на местности для последующего нанесения на план ситуации (контуров и предметов местности).

Выбор способа съемки зависит от характера и вида снимаемого объекта, рельефа местности и масштаба, в котором должен быть составлен план .

Съемку ситуации производят следующими способами: перпендикуляров; полярным; угловых засечек; линейных засечек; створов (рис. 60).

Способы съемки ситуации:

1)способ перпендикуляров;

2)полярный способ;

3)способ угловых засечек;

4)способ линейных засечек;

5)способ створов.

Рис. 60. Способы съемки ситуации:

а – перпендикуляров, б – полярный, в – угловых засечек, г – линейных засечек, д – створов.

Способ перпендикуляров (способ прямоугольных координат) – применяется обычно при съемке вытянутых в длину контуров, расположенных вдоль и вблизи линий теодолитного хода, проложенных по границе снимаемого участка. Из характерной точки К (рис. 60, а) опускают на линию хода А – В перпендикуляр, длину

которого S2 измеряют рулеткой. Расстояние S1 от начала линии хода до основания перпендикуляра отсчитывают по ленте.

Полярный способ (способ полярных координат) – состоит в том, что одну из станций теодолитного хода (рис.60, б) принимают за полюс, например, станцию А, а положение точки К определяют

расстоянием S от полюса до данной точки и полярным углом β между направлением на точку и линией А – В. Полярный угол измеряют теодолитом, а расстояние дальномером. Для упрощения получения углов, теодолит ориентируют по стороне хода.

Приспособе засечек (биполярных координат) положение точек местности определяют относительно пунктов съемочного обоснования
