12. Діаграма ерс і струмів трансформатора для активно-індуктивного навантаження.

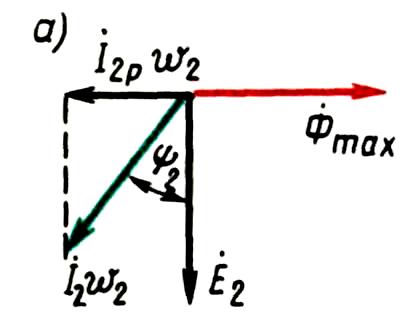

При активно – індуктивному навантаженні коли Zн = rн +jxн і навантаження І2 відстає по фазі від ЕРС вторинної обвитки Е2 на кут ф МРС І2 w2 своєю реактивною складовою І2р w2 виявляє на магнітопровід трансформатора розмагнічуючу дію І2р w2 = І2 w2 sin Ψ2. Де І2р = І2 sin Ψ2 – реактивна складова струму навантаження. На рис. представлена векторна діаграма МРС для випадку активно-індуктивного навантаження Т-ра. На діаграмі вектор ЕРС вторинної обмотки Е2 відстає по фазі від вектора основного магнітного потоку Фмах на кут 90, а вектор МРС вторинної обмотки І2 w2 відстає по фазі на кут Ψ2. Звиконаної на цій діаграмі побудов видно, що реактивна складова МРС вторинної обмотки І2р w2 знаходяться в протифазі з основним магнітним потоком Ф мах, тобто робить розмагнічуючу дію на магнітопровід трансформатора.
13. Робота трансфрматора при короткозамкнутій вторинній обвитці.
Робота трансформатора при короткозамкнутій вторинній обвитці – наз. режим к. з. (Zн=0), при цьому вторинна напруга U2 = 0. Коротке замикання – являється аварійним режимом. При цьому досліді об. нижчої напруги 1-фазного Т-ра замикають накоротко а до обвитки вищої напруги підводять понижену напругу, поступово підвищуючи регулятором РНО до деякого з-ння Uк. ном при якому струми к. з. в об. Т-ра становляться рівними номінальним струмам в первинній обвитці і струми к. з. рівні ном. струмам в вторинній обвитці. При цьому можна знімати х-ку к.з. , вона являє залежність струму к. з. , потужності к. з. і коефіцієнта потужності від напруги к.з.
Uк = -Е1+jХк Ік + Rк Ік
Zк=0; Ік ---∞;
Zк= Uк/ Ік;
Uк = 5-8% U1 ном.
Zк =
- активна складова.
І1к = - І’2к.
14. Зовнішня х-ка трансформатора, спосіб її побудови.
Зовнішнью х-кою – називається залежність вторинної напруги U2 Т-ра від струму навантаження І2.
15. Втрати в трансформаторі і його ккд.
Втрати в Т-рі розділяються на електричні і магнітні. Електричні обумовлені нагрівом обвиток Т-ра
при проходженні по них електричного струму. Потужність електричних втрат Ре пропорційна квадрату струму і визначається сумою електричних втрат в первинній Ре1 і в вторинній Ре2 обвитках: Ре = Ре1 + Ре2 = mI21 r1 + mI’21 r’1. де m – число фаз в обвитці Т-ра. Реальна ф-ла: Ре = β2·Рк.ном, де β-коеф. Навантаження. Електричні втрати називають змінними так як їх величина від навантаження Т-ра. Магнітні втрати проходять головним чином в магнітопроводі трансформатора. Причина цих втрат систматичне перемагнічування магнітопроводу змінним магнітним полем. Це перемагнічування викликає два види втрат : на гістерезис, і втрати на вихрові струми. Рм = Рг + Рв.с. Магнітні втрати від гістерезису прямопропорційні частоті перемагнічування магнітопроводу, тобто частоті змінного струму: Рг Ξ f. А магнітні втрати від вихрових струмів квадрату цієї частоти Рв.с. Ξ f2. Сумарні магнітні втрати: Рм Ξ f1,3. Магнітні втрати постійні при незмінній вторинній напрузі (Пряма крива) . Електричні втрати не постійні. (Не пряма крива). Отже сумарні втрати: ΣРе = Ре1 + Рм + Ре2.
ККД Т-ра визначається як відношення активної потужності на виході вторинно обвитки Р2 (корисна потужність) до активної потужності на вході первинної обвитки Р1 (підведена потужність):
η = Р2/Р1 = (Р1 - ΣР)/ Р1 = 1- ΣР/ Р1. Сума втрат: ΣР= Р0ном+ β2·Рк.ном. Активна потужність на виході вторинної обвитки 3-ного т-ра: Р2 = U2·I2cos ф2 = β·Sном cos ф2, де Sном = U2ном·I2ном – ном. потужн. Т-ра. Отримаємо: η = β·Sном cos ф2/ β·Sном cos ф2+ β·Р0 ном+ β2·Рк ном
