8. Турбулентное течение жидкости

Турбулентным (от латинского слова turbulentus - бурный, беспорядочный) течением жидкости называется такое течение, в котором частицы жидкости совершают неупорядоченные, хаотические движения по сложным траекториям, а скорость, температура и давление в жидкости испытывают хаотические колебания. Турбулентные течения отличаются от ламинарных (струйных) течений интенсивным перемешиванием, теплообменом и увеличением коэффициента гидравлического сопротивления. В природе и технике большинство течений жидкости и газов являются турбулентными.

Турбулентные течения возникают не только в трубах и каналах, ограниченных жесткими стенками, хорошо известны также свободная атмосферическая турбулентность, турбулентность океанических течений, а также турбулентная конвекция, возникающая в жидкостях и газах под действием неравномерного нагрева.

Основной причиной возникновения турбулентности является потеря гидродинамической устойчивости. При определенных условиях малейшие возмущения, вносимые в ламинарный поток жидкости, не затухают, а, наоборот, начинают бурно развиваться и, в конце концов, приводят к тому, что ламинарное струйное течение перемешивается и сменяется турбулентным течением. Опыты Рейнольдса (см. п.3 гл. 3) по изучению ламинарного течения жидкости в круглых трубах показывают, как при увеличении расхода жидкости первоначально устойчивое ламинарное течение делается неустойчивым: сначала в нем возникают небольшие колебания, затем эти колебания развиваются и вскоре все течение становится турбулентным. На рис. 8.1 приведена фотография турбулентного течения в трубе специальной контрастной жидкости, позволяющей визуализировать структуру течения.

Рис.8.1. Турбулентное течение жидкости в трубе [ ].

В трубной гидравлике наиболее важно то проявление турбулентности, которое сказывается на гидравлическом сопротивлении потока. При турбулентном течении жидкости в круглой трубе качественно изменяется распределение скорости по сечению. Если в ламинарном режиме оно имеет параболический характер, то в турбулентном – профиль скоростей становится более плоским, характеризующийся резким уменьшением скорости течения до полного торможения вблизи стенок (рис. 8.2).

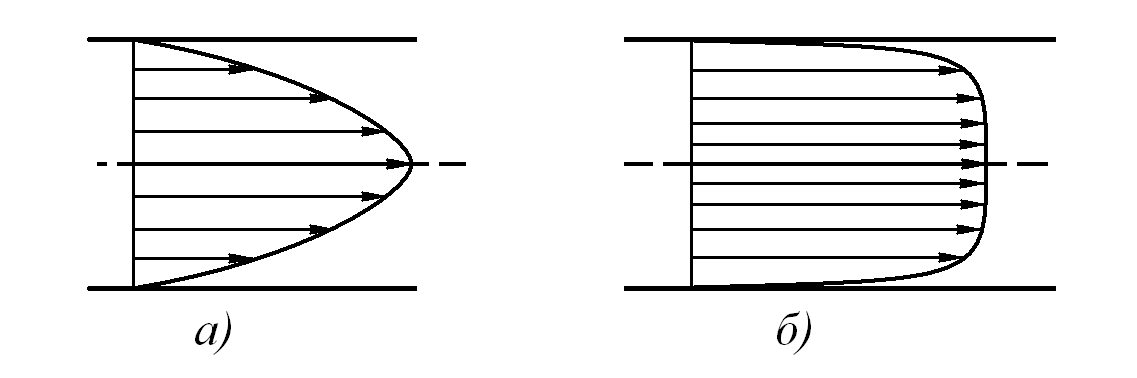

Рис. 8.2. Распределение скорости течения жидкости в трубе:

а) ламинарный режим; б) турбулентный режим

Правда, в случае турбулентного режима речь идет не о мгновенных значениях скорости в данной точке (само течение пульсирует, так что его скорость постоянно меняет величину и направление), а об осредненным по времени значении скорости в данной точке сечения.

8.1. Коэффициент гидравлического сопротивления в турбулентном течении жидкости в круглой трубе

Потери напора на трение при течении жидкости в трубах определяются формулой (6.18) Дарси-Вейсбаха

, (8.1)

в которой безразмерный параметр называется коэффициентом гидравлического сопротивления (для течений вязкой несжимаемой жидкости в круглой трубе ).

Для ламинарного течения, которое поддается аналитическому расчету, коэффициент гидравлического сопротивления определяется формулой (7.28) Стокса (см. п.4 гл.7), а потери напора оказываются пропорциональными первой степени средней по сечению скорости :

.

Для турбулентного течения характер сопротивления резко изменяется, линейная зависимость от нарушается. В турбулентном режиме коэффициент гидравлического сопротивления зависит уже не только от числа , но и от относительной эквивалентной шероховатости внутренней поверхности трубы, т. е.

, (8.2)

где , где — средняя высота выступов шероховатости, причем зависимость эта имеет сложный характер.

Предложено большое число формул для определения коэффициента в турбулентном режиме течения; это объясняется тем, что многие из предлагаемых формул получены опытным путем. Известный российский гидромеханик И.И.Никурадзе выполнил обстоятельные исследования сопротивлений гладких и шероховатых труб. Гладкость внутренней поверхности достигалась шлифовкой труб, а шероховатость — наклеиванием на гладкую поверхность калиброванных песчинок, образующих зернистую шероховатость с разным размером зерен. Естественная шероховатость поверхностей имеет, конечно, иную форму, чем наклеенные зерна песка, поэтому в гидравлике используют понятие об абсолютной эквивалентной шероховатости . Под этим термином понимают не среднюю высоту выступов шероховатости, а такую фиктивную зернистую равномерную шероховатость, при которой потери напора будут равными потерям напора в реальном трубопроводе при одинаковых расходах.

На рис. 8.3 представлены графики зависимости от числа Рейнольдса и относительной шероховатости , полученные Никурадзе. Эксперименты показали, что при турбулентном режиме движения условно можно выделить три области чисел , в которых законы сопротивления различны.

Рис. 8.3. Графики И.И. Никурадзе - зависимости

Первая область называется областью гидравлически гладких труб ( ). В этой области коэффициент зависит только от числа Re и не зависит от шероховатости внутренней поверхности трубы. В этом случае нет различия между гладкими и шероховатыми трубами, именно поэтому физически шероховатые трубы называются гидравлически гладкими.

Если ( , см. гл.3), то течение жидкости – ламинарное; , следовательно, этот режим течения относится к течениям в области гидравлически гладких труб (зависимость от линейная).

Если , то ламинарное течение сменяется турбулентным, причем в диапазоне чисел Рейнольдса от 2320 до ( ) существует не полностью сформировавшееся турбулентное течение, а в диапазоне - развитое турбулентное течение.

Для расчета коэффициента гидравлического сопротивления в диапазоне чисел Рейнольдса ( ) или даже в более широком диапазоне используются формулу Блазиуса

. (8.3)

Трубы из цветных металлов, пластмассовые и стеклянные трубы могут считаться гидравлически гладкими практически во всем диапазоне чисел Re, а технические трубы - до значений , как это принято у большинства экспериментаторов. В данном диапазоне чисел Рейнольдса потеря напора пропорциональна средней скорости течения в степени 1,75:

.

В переходной области, где турбулентное течение сформировалось не полностью ( ) для расчета можно использовать формулу Л.А.Вулиса-И.П.Гинзбурга:

, (8.4)

в которой коэффициент называют коэффициентом перемежаемости . Устройство последней формулы обеспечивает непрерывный переход от формулы Стокса (8.2) для ламинарного течения к формуле Блазиуса (8.3) для турбулентного режима течения в зоне гидравлически гладких труб.

Вторая область сопротивления труб называется областью шероховатых труб: ( ) или, более точно: . В этой области начинает проявляться шероховатость внутренней поверхности труб и при обних и тех же числах Рейнольдса, коэффициент имеет различные значения для труб с разной шероховатостью. В этой области зависит как от числа Re, так и от , т.е. . Наиболее удобной формулой для вычисления является формула А.Д. Альтшуля

, (8.5)

которая при малых значениях переходит в формулу Блазиуса (8.3), а при очень больших - в формулу Б.Л. Шифринсона (см.ниже). Также можно пользоваться формулой Н.З.Френкеля

, (8.6)

Третья область сопротивления труб называют областью квадратичного трения. В этой области перестают сказываться числа Рейнольдса и все определяется лишь состоянием внутренней поверхности трубы, т.е. ее шероховатостью. В области квадратичного трения и вычисляется по формуле И.И.Никурадзе

(8.7)

или по формуле Б.Л. Шифринсона

. (8.8).

Третья область называется областью квадратичного трения, потому что потеря напора в случае если не зависит от числа , пропорциональна квадрату средней скорости течения:

.

Пример. Нефть ( , сСт) перекачивают в практически горизонтальном нефтепровод ( мм, мм, l = 100 км) с расходом м³/ч. Определить перепад давления, необходимый для перекачки.

Решение. Рассчитываем скорость течения нефти:

.

Вычисляем число Рейнольдса и относительную шероховатость:

; .

Поскольку , то режим течения нефти - турбулентный. Определяем область сопротивления, для чего вычисляем граничное число Рейнольдса:

,

следовательно, нужно использовать формулу Блазиуса.

Вычисляем коэффициент по формуле (8.3) Блазиуса:

.

Для определения перепада давления используем уравнение Бернулли:

.

Учитывая, что , получаем:

,

следовательно, (Па).

Ответ: 2535198 Па или 2,54 МПа (25,84 ат.).
