Расчет несимметричного режима Выбор мощности генератора и блочного трансформатора в узле а.
Выбор генератора производится исходя из мощности, потребляемой данной сетью, за вычетом мощности, генерируемой узлами 6 и 8:
Суммарная нагрузка, которую должен покрыть генератор, равна:
.
Следовательно мощность, потребляемая сетью, равна:

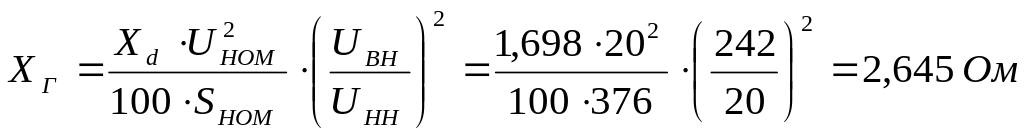

Выбираем турбогенератор типа ТВВ-320-2 со следующими паспортными данными:
-
SНОМ, МВА
РНОМ, МВт
UНОМ, кВ
cosφ
376
320
20
0,85
0,173
0,258
1,698
0,211

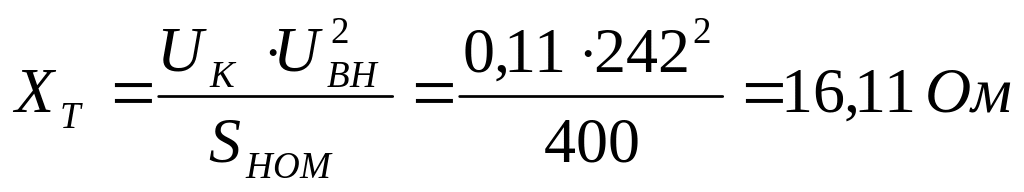

Выбираем блочный трансформатор типа ТДЦ-400000/242/20 со следующими паспортными данными:
-
SНОМ, МВА
UНОМ,ВН, кВ
UНОМ,НН, кВ
PX.X, кВт
PК.З.,кВт
UК, %
IХ.Х,%
400
242
20
330
880
11
0,4
Определение эдс генератора и построение векторной диаграммы

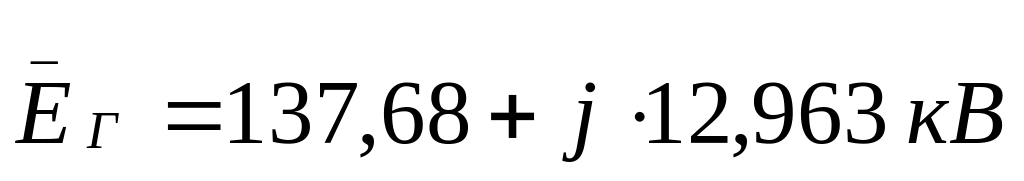

ЭДС генератора вычисляется по следующей формуле:
Следует учесть, что это ЭДС приведено к высшей стороне блочного трансформатора.
Составление схемы замещения прямой последовательности
В схемах прямой последовательности значения сопротивлений любых элементов сети соответствует их значениям симметричных режимов.
Схема замещения прямой последовательности:

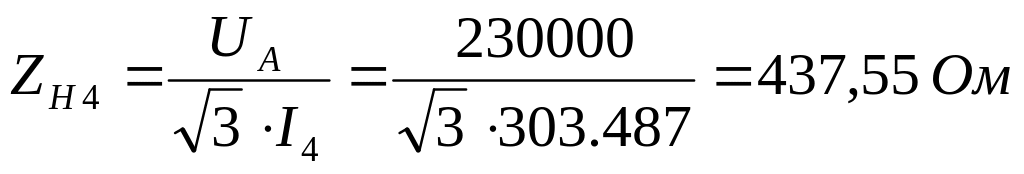

Определение параметров схемы замещения:

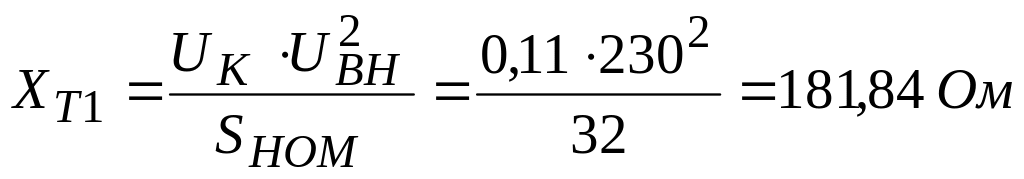

ПС-1:
Для данной подстанции принимаем следующие трансформаторы: 2×ТРДН-32000/230/11, со следующими паспортными данными:
-
SНОМ, МВА
UНОМ,ВН, кВ
UНОМ,НН, кВ
PX.X, кВт
PК.З.,кВт
UК, %
IХ.Х,%
32
230
11
43
167
11
0,9

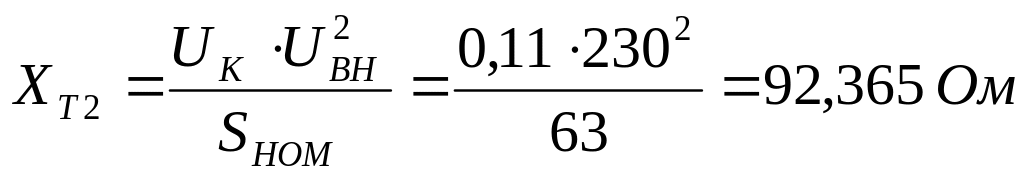

ПС-2:
Для данной подстанции принимаем следующие трансформаторы: 2×ТРДЦН-63000/230/11, со следующими паспортными данными:
-
SНОМ, МВА
UНОМ,ВН, кВ
UНОМ,НН, кВ
PX.X, кВт
PК.З.,кВт
UК, %
IХ.Х,%
63
230
11
82
300
11
0,8
ПС-3:
Для данной подстанции принимаем следующие трансформаторы: 2×ТДЦ-800000/230/11, со следующими паспортными данными:
-
SНОМ, МВА
UНОМ,ВН, кВ
UНОМ,НН, кВ
PX.X, кВт
PК.З.,кВт
UК, %
IХ.Х,%
80
242
10,5
105
320
11
0,6
ЭДС системы следует принять равным напряжению в узле 3 (рассчитанного для симметричного режима):
