7. Экономическая часть
В экономической части дипломного проекта ставится задача спланировать проведение научно-исследовательской работы (НИР), оценить затраты на разработку и ее эффективность.
7.1 Составление плана графика проводимых работ
Планирование данной разработки заключается в составлении календарных планов и определения денежных средств, трудовых и материальных ресурсов, необходимых для запланированных работ. Необходимыми данными для составления плана являются перечень основных задач, стоящих перед разработчиком, а также сроки выполнения и плановые нормативы для определения объема работ и затрат.
По каждому разделу исполнителями устанавливаются сроки сначала и окончания работ, календарные мероприятия. Планирование разработки производится с использованием ленточных графиков.
Ленточный график процесса подготовки производства – это его графическая модель с указанием перечня и организационно-экономических характеристик всех работ, сроков и последовательности их исполнения, отражаемых совокупностью упорядоченных во времени горизонтальных линий.
Построение ленточных графиков требует расчетов трудоемкости и продолжительности каждой работы и количества исполнителей. Для этих расчетов требуются нормативы трудоемкости выполнения работ, дифференцированных по таким признакам, как степень новизны, сложности, формат чертежей.
Достоинствами ленточного графика являются простота, наглядность, возможность отображения содержания и многих организационно-экономических характеристик работ.
Перечень содержания работ приводится в таблице, там же приводятся исполнители и продолжительность выполнения работ. На основании этой таблицы строится ленточный график (на рисунке продолжительность выполнения всех работ составляет 81 день).
Таблица 7.1 План графика проводимых работ:
№ |
Наименование этапа |
Исполнители |
Кол-во дней |
1 |
Разработка и согласование технического задания |
Руководитель Инженер |
1 2 |
2 |
Изучение технического задания |
Инженер |
2 |
3 |
Изучение литературы и составление обзора |
Руководитель Инженер |
2 8 |
4 |
Расчет параметров и разработка структурной схемы преобразователя |
Руководитель Инженер |
1 8 |
5 |
Расчет параметров и разработка схемы электрической принципиальной преобразователя |
Руководитель Инженер |
2 14 |
6 |
Разработка печатной платы преобразователя |
Руководитель Инженер |
1 8 |
7 |
Экспериментальная часть и моделирование алгоритма |
Руководитель Инженер |
1 7 |
8 |
Проверка работоспособности схемы |
Руководитель Инженер |
1 7 |
9 |
Изучение технологии изготовления печатной платы |
Инженер |
5 |
10 |
Обсуждение полученных результатов |
Руководитель Инженер |
1 2 |
11 |
Оформление отчета |
Инженер |
5 |
12 |
Оформление чертежей |
Инженер |
10 |
13 |
Утверждение отчета и чертежей |
Руководитель Инженер |
2 2 |
14 |
Сдача отчета |
|
1 |
|
Итого |
Руководитель Инженер |
12 81 |

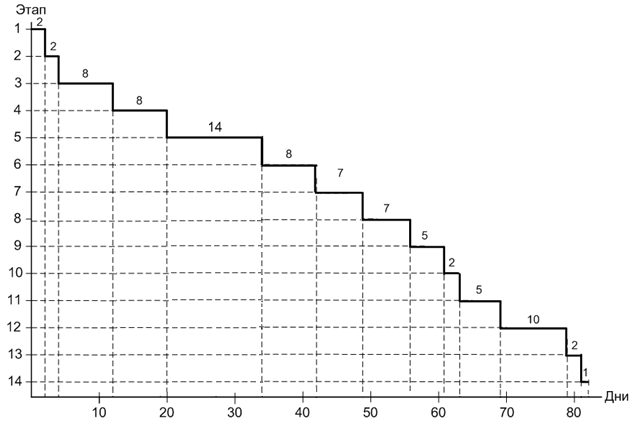

Рисунок 7.1 – Ленточный график
