8. Комплекс машин для збирання кукурудзи на зерно.

Комбайн призначений для збирання кукурудзи, посіяної з міжряддям 70 см., у стадії повної стиглості на зерно.

Комбайн може збирати кукурудзу в початках, очищаючи їх від обгорток, подрібнювати і збирати листостеблову масу. Якщо комбайн працює з молотаркою, то він обмолочує початки, подрібнює і збирає листостеблову масу. Комбайн зі скатним лотком збирає кукурудзу в стадії молочно-воскової стиглості, відокремлює початки (без очищення), подрібнює і збирає листостеблову масу.

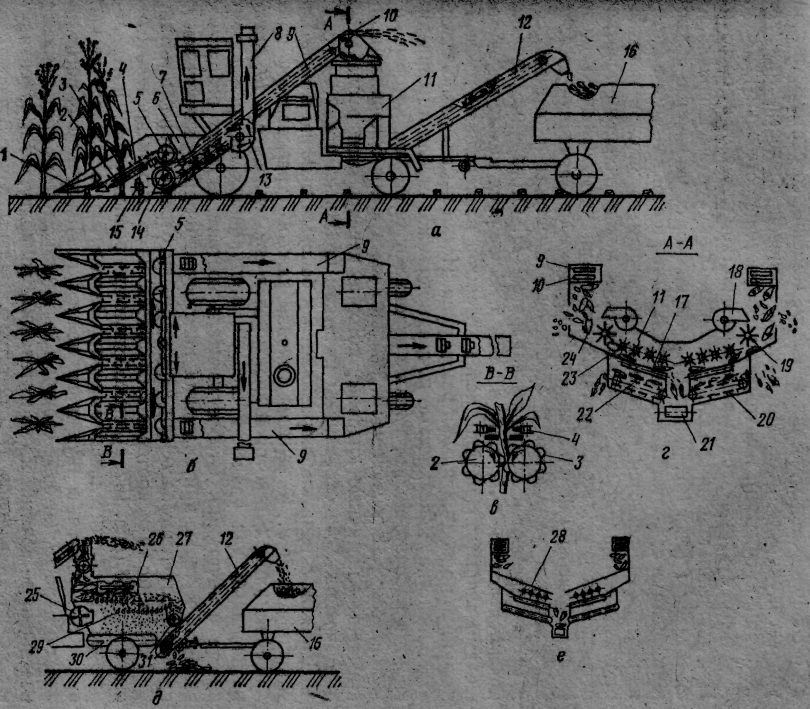

Мал.162. Кукурудзозбиральний комбайн КСКУ-6:

а-технологічна схема роботи комбайна з очищенням початків; б — вид комбайна зверху;

в — початковідриваючий апарат; г — початкоочищувальний апарат; 1 — мис; 2 — протягуючий валець;

3 — відривна пластина; 4 — подаючий ланцюг; 5 — шнек початків; 6 — наклонна камера; 7 — бітер; 8 — труба; 9 — транспортер початків; 10 —.стеблеуловлювач; 11— початкоочищувальний апарат 12 — вивантажувальний транспортер; 13 — подрібнюючий барабан; 14 — шнек листостеблової маси; 15 — роторний ріжучий апарат;

16 — тракторний причіп; 17 — початкоочищувальний валець; 18 — вентилятор; 19 — лопатевий бітер;

20 — транспортер обгорток: 21 — транспортер початків; 23 — решітний стіл; 23 — прижимний барабан;

24 — скатно-розподільний лоток; 25 — вентилятор; 26 — молотильний апарат; 27 — молотарка; ,38 — скатна дошка; 29 — решітний стан; 30 — транспортер; 31 — шнек; д — схема роботи комбайна з одночасним обмолотом початків і подрібнювачем. стеблової маси; е — скатна дошка.

Збирання кукурудзи з одночасним очищенням початків від обгорток. При русі комбайна уздовж рядків стебла кукурудзи направляються мисами 1 (мал. 162, а) у щілині русел жатки, утворені ланцюгами, що подають стебла 4, протягують іх між вальцями 2 і відривними пластинами 3, захоплюють, подають і вводять в початковідрівні апарати. Стебла, уведені між вальцями початковідрівних апаратів, протягаються через робочу щілину між відривними пластинами. У процесі протягування стебел униз початки упираються у відривні пластини івідриваються, а стебла зрізуються косою 15. Відірвані початки подаються ланцюгами з лапками в шнек 5. Рами русел між робочими щілинами закриті капотами, перед якими розташовані миси 1, шарнірно приєднані до рам русел. Носки мисів, розташовані близько над поверхнею ґрунту, піднімають стебла і направляють їх до робочих щілин, а також піднімають ті стебла, що лежать на землі. У задній частині кожного мису до його боковин прикріплені еластичні клапани, що перекривають русла і не дають можливості відірваним початкам падати на землю.

Шнеком 5 початки направляються до бокових ланцюгово-планчатих транспортерів 9. До верхньої голівки кожного транспортера прикріплена камера, у якій змонтований стеблеуловлювач 10, призначений для видалення стебел, що надійшли на транспортер разом з початками. Стеблеуловлювач складається з двох ребристих валиків, що при обертанні назустріч один одному захоплюють, протягають і викидають назовні стебла, відриваючи від їх початки.

Початки з транспортерів 9 надходять на скатно-розподільні лотки 24 (мал. 162, г), що сприяють рівномірному надходженню їх на очисний апарат. Вентилятор 18 видаляє легкі домішки — листя, верхівки стебел і т.п. Над лотком 24 розташовані бітера 19, що своїми лопастями не тільки проштовхують неочищені початки до очисного апарата, але й орієнтують їх уздовж вальців 17 очисника. Вальці початкоочисника, обертаючись назустріч один одному, захоплюють обгортку і відривають її від початків. Через те, що очисні вальці нахилені, початки просуваються уздовж них до нижнього кінця очисного апарата. При цьому на початки періодично давлять еластичні лопасті притискних барабанів 23. Вальці в кожній парі прижаті один до друга пружинами, що сприяє кращому захоплюванню обгорток. З цією метою притискні барабани також підпружинені. Відірвана обгортка викидається вальцями на транспортер обгорток 20, розміщений під очисним апаратом поперек комбайна. Обгортка надходить на верхній решітний стіл 22, де з неї виділяється зерно, і ланцюгово-скребковим транспортером 20 викидається на поле. Зерно, що пройшло крізь отвори в решетах, надходить на нижній стіл і зворотну частину транспортера 20 подається на горизонтальний транспортер 21 очищених початків. Нижній стіл призначений для відділення від зерна дрібних домішок, тому діаметр його отворів маленький.

Горизонтальний транспортер 21 очищених початків стрічкового типу встановлений під очисником початків. Очищені початки разом з вилущеним зерном, що надійшли з очисного апарата, подаються стрічкою горизонтального транспортера 21 до вивантажувального транспортера 12. Його скребки захоплюють початки, піднімають їх і направляють у тракторний причіп 16.

Комбайн обладнаний буксирним пристосуванням для підтягування й автоматичного зчеплення причепа з комбайном. Причіп підтягують за допомогою лебідки з гідромотором, що працює від гідросистеми комбайна.

Коса 15 не тільки зрізує стебла, але і подрібнює їх і відкидає на шнек 14 листостеблової маси. Шнек стебел 14 подає рослинну масу по обидва боки жатки до центра, де на трубі шнека закріплені лопасті, що направляють стебла до зубчатих бітерів 7, встановлених у похилій камері 6 жатки. Бітери — їх чотири, обертаючись, направляють листостеблову масу в подрібнювач 13, одночасно ущільнюючі її. Перший бітер, закріплений на шарнірних важелях, завдяки чому він може підніматися або опускатися в залежності від кількості маси, що надходить.

На барабані подрібнювача 13 установлені ножі з лопастями. Перед барабаном закріплені протиріжучі пластини. Зазор між пластинами і ножами барабана можна регулювати. Кожний з ножів також можна регулювати щодо пластини, яка ріже, завдяки тому, що отвори для кріплення ножів у дисках барабана зроблені продовгуватими. Здрібнена рослинна маса лопастями барабана по силосопроводу 8 подається в транспортний засіб, що рухається поруч з комбайном. Верхню частину силосопроводу можна повертати за допомогою гідроциліндра, установлюючи її уздовж комбайна в транспортному положенні. Нахил козирка на кінці силосопровода можна змінювати, завдяки чому кузов автомобіля або причепа краще заповнюється масою.

Комплекс машин для збирання кукурудзи на силос.

Силосозбиральний комбайн КС-1,8 «Вихор» призначений для збирання на силос кукурудзи й інших культур будь-якого способу посіву врожайністю до 800 ц/га, скошування і здрібнювання рослин на зелений корм, а також для підбора пров'ялених трав з валків зі здрібнюванням для силосування, а при відповідному налагодженні може бути використаний на скошуванні і здрібнюванні рослин для готування трав'яного борошна.

Комбайн (мал. 133) складається з жатки, силосорізки, силосопроводів, рами, з колесами, сниці і механізму передачі.

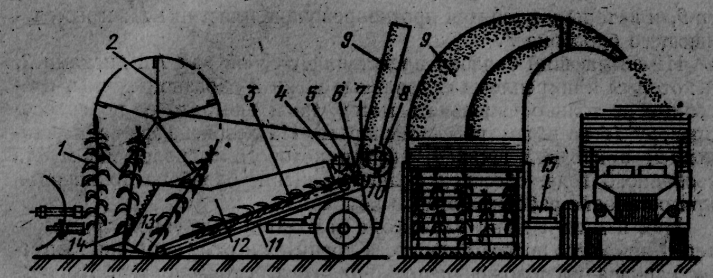

Мал. 133. Технологічна схема комбайна КС-1,8 «Вихор»:

1 — рослини; 2 — мотовило; 3 — транспортер жатки; 4 і 5 — бітерні барабани; 6 — валець; 7 — противоріжучий брус; 8 — подрібнюючий барабан; 9 — силосопровід; 10 — ніж; 11 — піддон; 12 — правий щит; 13 — ріжучий апарат; 14 — активний дільник; 15 — рама.

Жатка має платформу, обмежену з двох сторін щитами. Правий щит 12 закінчується в передній частині польовим дільником, що може працювати як активний і як пасивний. На передній частині платформи встановлений ріжучий апарат 13. Ніж приводиться в рух кривошипно-шатунним механізмом за допомогою колінчатого коромисла, що качається навколо осі. На горизонтальній платформі встановлений ланцюгово-планчатий транспортер 3. Для захисту транспортера від нерівностей ґрунту під платформою знаходиться піддон 11. Передня частина платформи спирається на два башмаки, що забезпечують копіювання рельєфу поля і необхідну висоту зрізу. Тиск башмаків на ґрунт обмежується амортизаційними пружинами.

Мотовило 2 — п’ятилопастне. Воно розташовано над ріжучим апаратом. Мотовило можна піднімати й опускати, виносити вперед або назад, змінювати його діаметр, а також частоту обертання.

Подаючий механізм, складається з підпружинених верхнього 4 і нижнього 5 бітерних барабанів, вальця 6 і протиріжучого бруса 7. Пружини механізму, служать для плавного переміщення бітерних барабанів під дією шару маси, що надходить. Зазор між верхнім барабаном і планками транспортера жатки, гладким вальцем і нижнім барабаном установлюється натяжними болтами.

Подрібнюючий барабан 8 трьохсекційний, зі спіральними ножами Z-подібної форми, що забезпечує гарне здрібнювання стебел і подачу маси по силосопроводу. При використанні комбайна на здрібнюванні рослин, заготовлюваних для сінного борошна і сінажу, на барабані встановлюють 18 ножів, при збиранні кукурудзи на силос ставлять дев'ять ножів. Добра якість здрібнювання і мінімальна довжина різання (15, 20 і 30 мм) забезпечуються при товщині лез ножів подрібнюючого барабана не більш 0,3 мм і зазорі між протирізальними пластинами і лезами ножів не більш 3 мм. Зазор установлюють переміщенням барабана разом з підшипниками. Довжину різання регулюють зміною числа ножів і змінних зірочок. Для вивантаження здрібненої маси (назад або убік) установлюють бічний силосопровід 9, або силосопровід заднього вивантаження. Підйом жатки і мотовила здійснюється зовнішніми гідроциліндрами.

Робочий процес комбайна протікає в такий спосіб. При русі агрегату мотовило 2 захоплює і підводить стебла до ріжучого апарата 13. Скошена маса транспортером 3 жатки направляється до механізму, що подає в зону подрібнення. Верхній бітер 4 стискає стебла і подає їх у зазор між нижнім бітером 5 і гладким вальцем 6, що захоплюють стебла і переміщають їх під протирізальний брус 7. Барабан 8 подрібнює стебла і подає їх по силосопроводу 9 у причеплений до комбайна в транспортний засіб, що рухаються поруч з комбайном. При підборі маси з валків попереду жатки навішують підбирач.

При скошуванні трави для готування трав'яного борошна встановлюють косу, що ріже, із кроком 76,2 мм і збільшують швидкість. Комбайн агрегатируют із тракторами Т-74. і ЛТ-75М, МТЗ-80, МТЗ-82.

На мал. 104 показано основні вузли і деталі силосорізки з робочими зазорами барабанів і вальців ущільнюючого механізму.

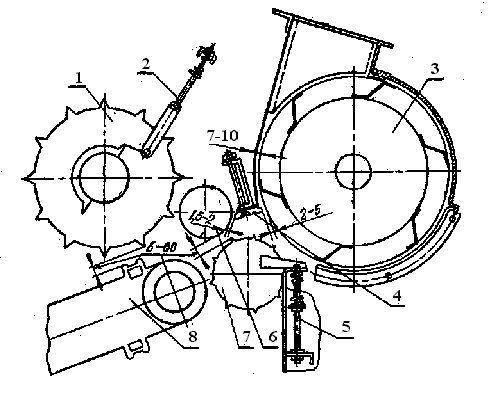

Мал.104.Регулювання живильного і подрібнюючого апарату комбайна

КС-1,8 «Вихор»:

1-верхній барабан; 2, 5 - регулювальні гвинти; 3 — подрібнюючий барабан;

4 — протирізальна пластина; 5 - гладкий валець; 7 — нижній барабан;

8 — транспортер.

Комбайн призначений для збирання кукурудзи, посіяної з міжряддям 70 см., у стадії повної стиглості на зерно.

Комбайн може збирати кукурудзу в початках, очищаючи їх від обгорток, подрібнювати і збирати листостеблову масу. Якщо комбайн працює з молотаркою, то він обмолочує початки, подрібнює і збирає листостеблову масу. Комбайн зі скатним лотком збирає кукурудзу в стадії молочно-воскової стиглості, відокремлює початки (без очищення), подрібнює і збирає листостеблову масу.

9-10. Агротехнічні вимоги та види збирання картоплі. Класифікація картоплезбиральних машин, будова, робота

Способи збирання картоплі, класифікація машин і агротехнічні вимоги

Збирання картоплі є енергомістким процесом, під час якого машини підкопують рядки картоплі в середньому на глибину до 20 см, подрібнюють і відсівають ґрунт, відокремлюють бадилля та бульби.

При цьому в підрізаному шарі ґрунту бульби складають за масою тільки 1-3%. Щоб виділити 4-6 кг бульб, машина повинна подрібнити і відсіяти за секунду до 200 кг ґрунту.

На роботу машин впливають розміри, маса, форма і стан бадилля та бульб картоплі. Бульби легко пошкоджуються при ударах та переміщенні по робочих і транспортувальних органах машин.

Для машинного збирання картоплі у рядках повинні бути компактні гнізда, а бульби - мати округлу, вирівняну за розмірами форму і легко відокремлюватись від столонів.

При збиранні картоплі виконують послідовно такі технологічні операції: збирання бадилля, підкопування картоплі, виділення бульб, очищення і сортування картоплі.

Збирають картоплю комбайновим способом та із застосуванням картоплекопачів.

При комбайновому способі збирання викопують картоплю комбайнами. Бульби від комбайна відвозять транспортними засобами до картоплесортувальних пунктів, де їх очищають і сортують.

При застосуванні картоплекопачів на збиранні викопують ними картоплю, відокремлюють її від землі та домішок, укладають бульби на поверхню поля і підбирають їх вручну.

Перед викопуванням картоплі спочатку збирають бадилля.

Для цього використовують косарки-подрібнювачі та спеціальні подрібнювані бадилля. Для викопування картоплі застосовують картоплекопачі і картоплезбиральні комбайни.

Післязбиральний обробіток картоплі проводять на картоплесортувальних пунктах або з використанням окремих машин-картоплесортувалок.

Завантажують картоплю у сховища транспортерами-завантажувачами. а вивантажують зі сховищ транспортерами-підбирачами.

Для якісного збирання картоплі машини повинні забезпечувати певні агротехнічні вимоги.

Так, при збиранні бадилля картоплі повнота зрізування має складати не менше 80%, висота зрізу бадилля над поверхнею ґрунту або вершиною гребеня - не перевищувати 20 см.

Картоплезбиральні машини повинні викопувати не менш як 97 - 98% бульб картоплі, відокремлювати їх від землі, бадилля та рослинних решток.

При цьому не пошкоджувати бульби картоплі понад 3-5%, а при збиранні комбайнами - 4-10%. Чистота зібраних бульб, що надходять від комбайнів, має становити не менше 80%.

На картоплесортувальних машинах можливе пошкодження бульб де 5% і втрати до 0,5%.

Комбайн ККУ-2А, дворядний, напівнавісний, призначений для збирання картоплі, посадженої з міжряддями 70 см.

Модифікацію картоплезбирального комбайна ККУ-2А-3 використовують для збирання картоплі на торф'яно-болотистих ґрунтах. Він відрізняється від ККУ-2А тим, що ходові колеса замінені на каретки зі спареними пневматичними колеса.

Робочий процес комбайна ККУ-2А відбувається в такий спосіб (мал. 196). Леміш підрізає шар із двох рядків картоплі на глибину до 25 см. Він установлений до горизонту під кутом 25° і робить рухи (560 коливань за 1 хв.) у зв'язку з чим отримав назву - активного. Завдяки цьому шар вороху не сгружується на лемеші і направляється на основний елеватор 2. На задній частині леміша знаходяться решітка з гумовими пальцями, через яку просівається частина ґрунту. Глибину ходу леміша регулюють гвинтовим механізмом.

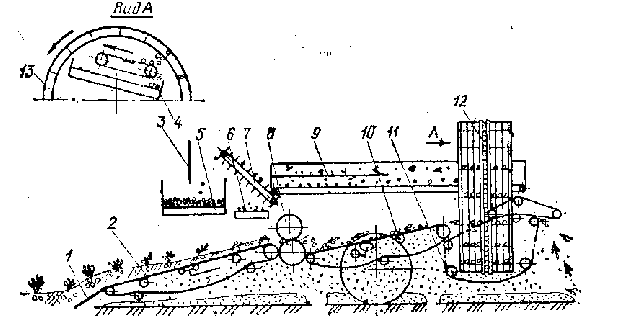

М ал. 196. Технологічна схема картоплезбирального комбайна ККУ-2А

1 - леміш; 2 - основний елеватор; 3 — экран;'4 — гірка; 5 — бункер; 6 - транспортер .домішок;

7 - транспортер завантаження бункера; 8 - комкоподрібнювач; 9 - переборний стіл;10 - другий елеватор;

11 - ботвовидільник; 12 – піднімальний барабан; 13 - карман піднімального барабана;

14 – полки.

Основний елеватор призначений для руйнування шару ґрунту, відділення її дрібних грудок і передачі маси, що залишилася, на комкоподрібнювач. Полотнина елеватора пруткова, рухається зі швидкістю 2 м/с. Прутки полотнини діаметром 11 мм покрити гумою через один спеціальними трубками і приклепані до прогумованих ременів із кроком 43 мм.

Для забезпечення інтенсивної сепарації вороху полотнина основного елеватора екіпірована механізмом примусового струшування, амплітуду коливань якого можна регулювати в межах від 0 до 65 мм. Коли забирають картоплю на вологих суглинних ґрунтах, амплітуду струшування збільшують, а на піщаних, і супіщаних ґрунтах — зменшують. При роботі на легких ґрунтах, коли грунт просівається не доходячи до кінця основного елеватора, механізм струшування відключають, щоб не ушкоджувати бульби картоплі.

Комкоподрібнювач служить для руйнування ґрунтових грудок і часткового відривання бульб від бадилля. Він складається з двох пневматичних балонів циліндричної форми діаметром 320 мм із надлишковим, тиском 10. . 15 кПа (0,1...15 …15 кгс/см²). Конструкція і частота обертання балонів (2,8 м/с.) однакові. Вони приводяться в обертання від ведучого вала основного елеватора ланцюговою передачею. Зазор між бічними щитками елеваторів і балонами повинний бути 10. . .15 мм.

Другий елеватор. Після проходу через комкоподрібнювач маса надходить на другий елеватор 10, на якому відбувається подальша сепарація ґрунту. Елеватор являє собою пруткову, односекційну полотнину, що рухається зі швидкістю 1,82 м/с. Діаметр прутків 11 мм. Ведучий вал елеватора, приводиться ланцюговою передачею від редуктора головної передачі. Щоб зменшити ушкодження бульб, прутки елеватора покриті через один гумовими тру6ками.

Для поліпшення сепарації елеватор обладнаний механізмом струшування який складається з обвідної рамки, що проходить під каналом елеватора і V-образних опор з рамками і струшуючими еліптичними ковзанками. При роботі на легких ґрунтах струшувач виключають. З другого елеватора маса надходить у ботвовідокремлювач 11. Ботвовідокремлювач призначений для видалення бадилля і рослинних домішок з комбайна і для відриву від столонів бульб картоплі. У нього входять рідкий прутковий транспортер, притискна полотнина, клубнеотбійні прутки, механізм натягу притискної полотнини і скатні решітки.

Прутковий транспортер складається з двох роликових ланцюгів із кроком 41,3 мм, з'єднаних між собою сталевими прутками діаметром 16 мм із кроком 162,5 мм. Робоча .галузь рідкого пруткового транспортера у верхній частині покрита притискною полотниною. Вигини на транспортері сприяють кращому захопленню й утриманню бадилля на прутках, притиснутих верхньою гладкою полотниною.

Притискна полотнина являє собою нескінченну прогумовану стрічку з внутрішнім виступом посередині у виді клина. Виступ утримує полотнину від збігання на сторони. Під полотниною розташовані клубневідбійні прутки, що відривають бульби, які залишилися на бадиллі. Полотнина притискає бадилля до прутків рідкого транспортера і виносить її з комбайна. Відірвані бульби надходять у карман 13 піднімального барабана.

Піднімальний барабан 12, усередині якого знаходиться 21 полка, виділяє дрібні домішки і передає масу (бульби, ґрунтові грудки й ін.) на гірку 4. Барабан виготовлений із труб. Циліндрична поверхня являє собою сітку з 24 витків сталевого троса з поліетиленовим покриттям. Між витками залишені просвіти, через які просипаються дрібні домішки. Барабан усередині має перемички, що утворюють полки14. Полки захоплюють масу і направляють її на полотнину розподільної гірки 4. Щоб бульби не випадали з полок, установлений щиток обмеження.

Барабан спирається на зірочки ведучого і веденого валів, а зверху фіксується двома підпружиненими притискними роликами. В обертання він приводиться через направляючу доріжку. Гірка 4 розділяє масу на бульби і домішки. Вона складається з нескінченної прогумованої стрічки шириною 800 мм, що обгинає ведучий і ведений вали і рухається зі швидкістю 0,7 м/с. Кут нахилу гірки до горизонту можна регулювати для кращого відділення домішок від бульб.

Перебірковий стіл (транспортер). З гірки ворох надходять на верхню частину столу, де робітники відбирають грудки ґрунту, камені, вражені бульби, а здорові бульби скачуються на його нижню частину. Полотнина перебіркового столу, виготовлено з прогумованої стрічки, з'єднаної замком, із приклепаними з боків втулочно-роликовими ланцюгами з кроком 28 мм зі спеціальними лапками, Полотнина натягнута на ведучому і відомому валах. Швидкість його руху 0,34 м/с.

Над столом, у верхній частини, у подовжньому напрямку встановлений дільник для поділу маси на потік бульб і потік домішок. Дільник закріплений шарнірно, що дозволяє змінювати його положення щодо осі столу. Для кращого скочування бульб на транспортер завантаження бункера площина перебіркового столу нахилена до горизонту під кутом 12° на ліву сторону комбайна (по ходу).

Транспортер завантаження. Полотнина транспортера 7 виготовлено зі сталевих прутків, на які надіти полиєтиленові трубки Кінці прутків приєднані до втулочно-роликових, ланцюгом. Полотно рухається зі швидкість 0,64 м/с, транспортуючи в бункер бульби.

Бункер 5 являє собою стрічковий транспортер з рамою. Його праву частину в залежності від висоти транспортних засобів можна піднімати за допомогою гідравлічного циліндра Бункер розвантажують на ходу чи при зупинці комбайна.

Транспортер домішок 6 складається з нескінченної прогумованої стрічки, що рухається зі швидкістю 1,9 м/с. Домішки виносяться на праву сторону прибраного поля.

Способи збирання. Комбайн ККУ-2А застосовують при роздільному збиранні картоплі на перезволожених трудноподрібнюючих ґрунтах. Машина УКВ-2 викопує два сусідні рядки картоплі, укладаючи на полі валки бульб, що чергуються. Після просушки бульб (2...4 год.), валки підбирає комбайн обладнаний спеціальними боковинами.

Комбінований спосіб збирання застосовують на легких і середніх ґрунтах. Машиною УКВ-2. викопують два рядки, протрушуютьють ґрунт, відокремлюють бадилля і скидають його слідом за машиною на прибране поле. Бульби з двох чи чотирьох рядків укладають у валки між двома сусідніми неприбраними рядками. Після просуши бульб протягом 1...2год., неприбрані рядки викопують комбайном, обладнаним спеціальними боковинами.

Н а гребеневих посадках картоплю забирають прямим комбайнуванням. Комбайн ККУ-2А агрегатують із тракторами МТ3-80, МТЗ-82 і ДТ-75МХ. Робочі органи приводяться від ВОМ трактора. Робоча швидкість 1,8. . .4,9 км/год. Ширина захоплення» 1,4 м. Продуктивність 0,32. . .0.43 га/год. Маса комбайна 4442 кг.

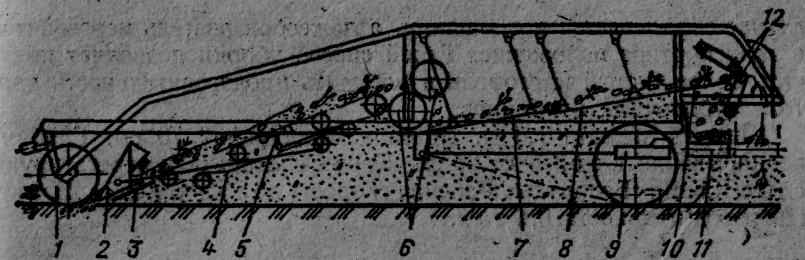

Мал. 199. Технологічна схема картоплекопача-валкоутворювача УКВ-2;

1 — опорні котки; 2 — активна боковина; 3 — леміш; 4 —, основний елеватор; 5 — витрушувач;

6 — грудкороздавлювач; 7 — перше решето грохота; 8 — друге решето грохота; 9 - ложеутворювач;

10 — гічковідділювач; 11- поперечний транспортер; 12 - гічковідривник
