Лабораторная работа № 1 отчет испытание малоуглеродистой стали статической нагрузкой на растяжение

Цель работы: Определение механических характеристик и показателей пластичностистали.

Испытательная машина; ИМ 4Р

Измерительные приборы: штангенциркуль

Схема и размеры образца

д о опыта

l₀ = 38 мм, d₀ = 6 мм, A₀ =28,26 мм², V₀ = 1074 мм³

после опыта

l₁ = 48 мм, d_ш = 4 мм, A_ш =12,56 мм²

Масштаб сил 1 см=100 кг

Масштаб деформаций 1 см=0,01 мм

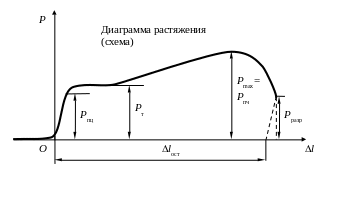

Результаты испытаний

Нагрузки соответствующие:

Пределу пропорциональности	Pпц= 7100 Н
Пределу текучести	Pт= 7400 Н
Пределу прочности	Pпч= 10400 Н
разрушению образца	Pразр= 5900 Н

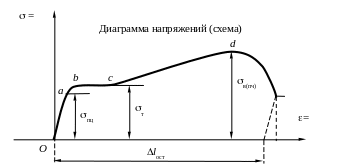

Механические характеристики

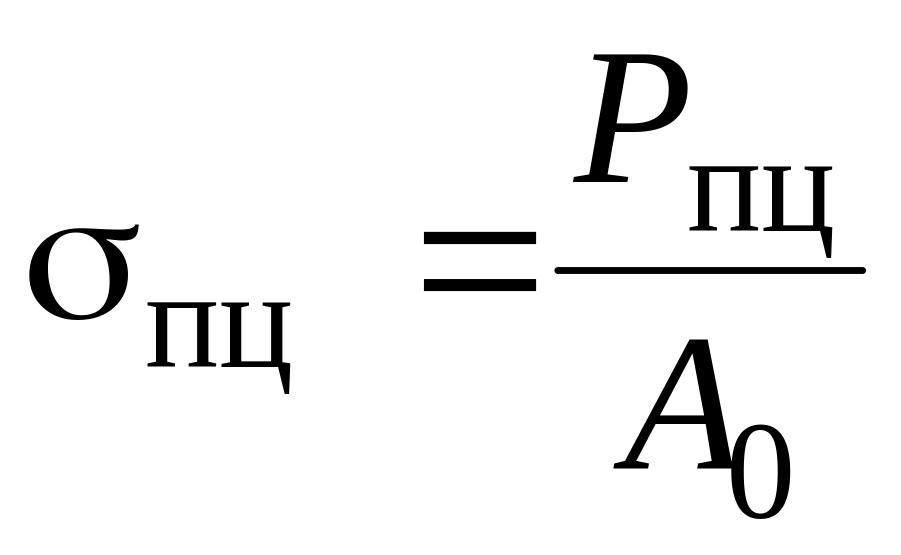

Предел пропорциональности	=251,24 МПа

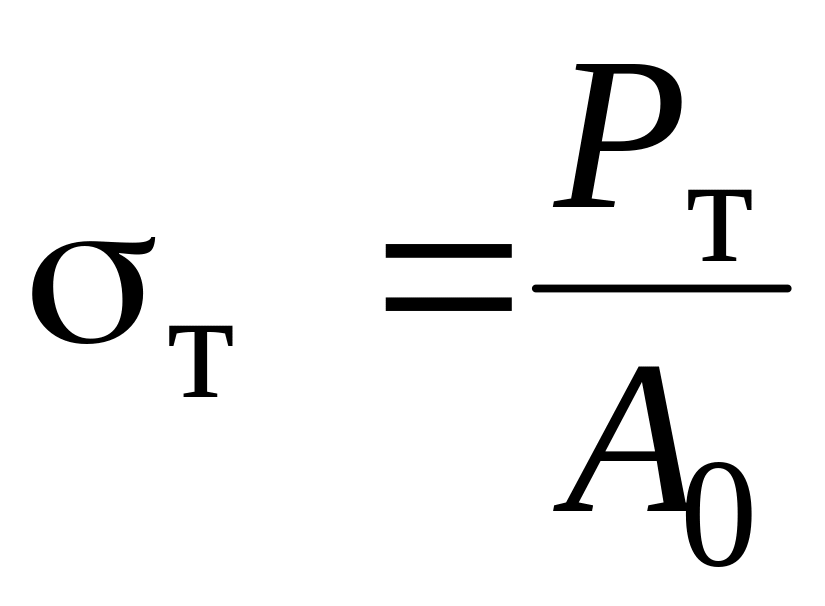

Предел текучести	=261,81 МПа

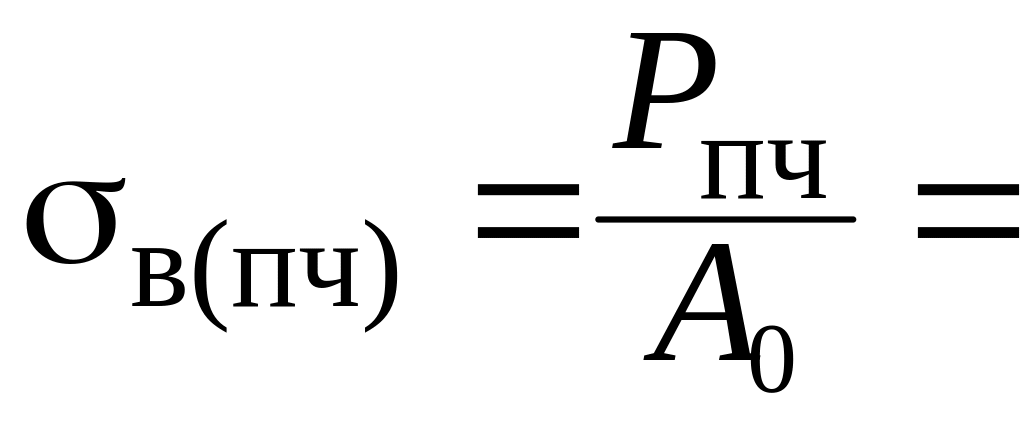

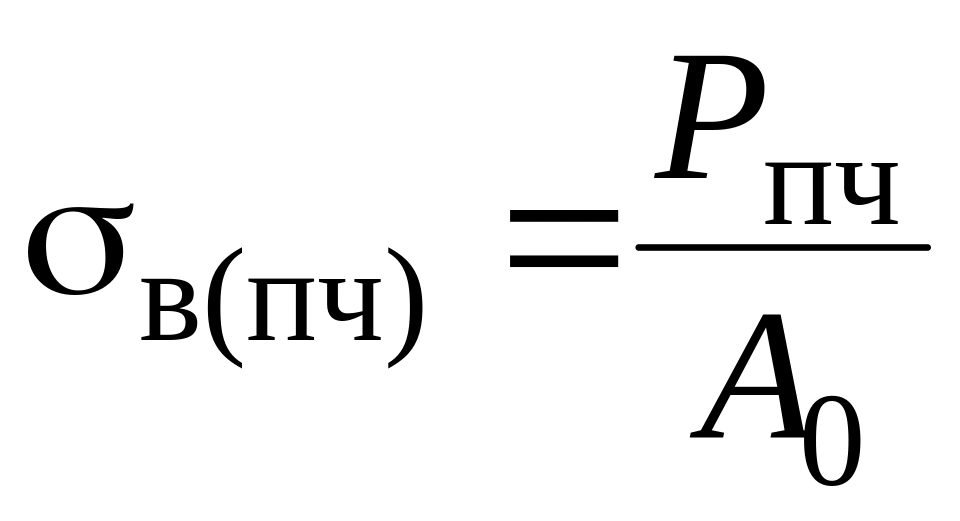

Предел прочности	=368,01 МПа

Показатели пластичности

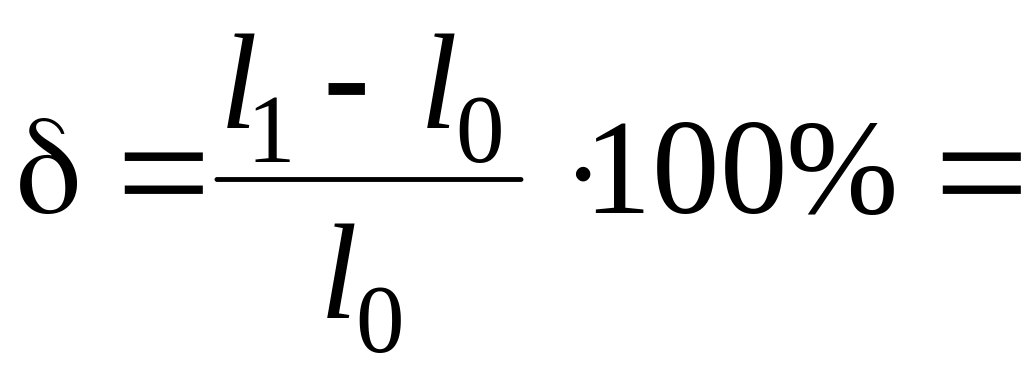

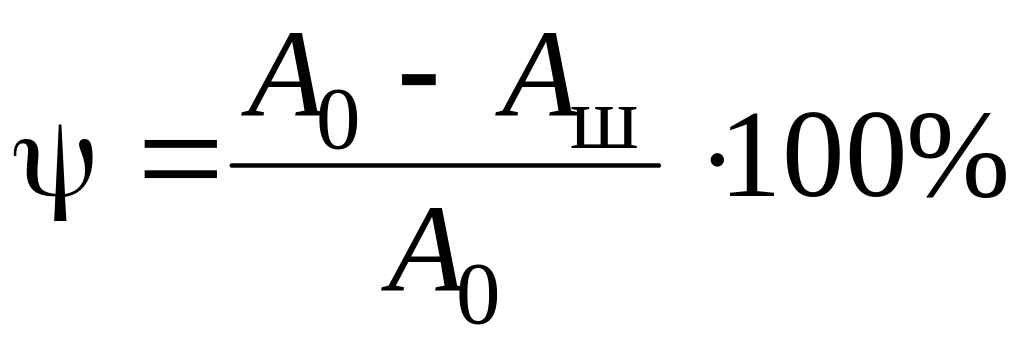

26,3 %; =55,5 %

Полная работа, затраченная на разрушение образца

 =P_maxΔl_ост=7,8676 Дж

Удельная работа разрушения при растяжении

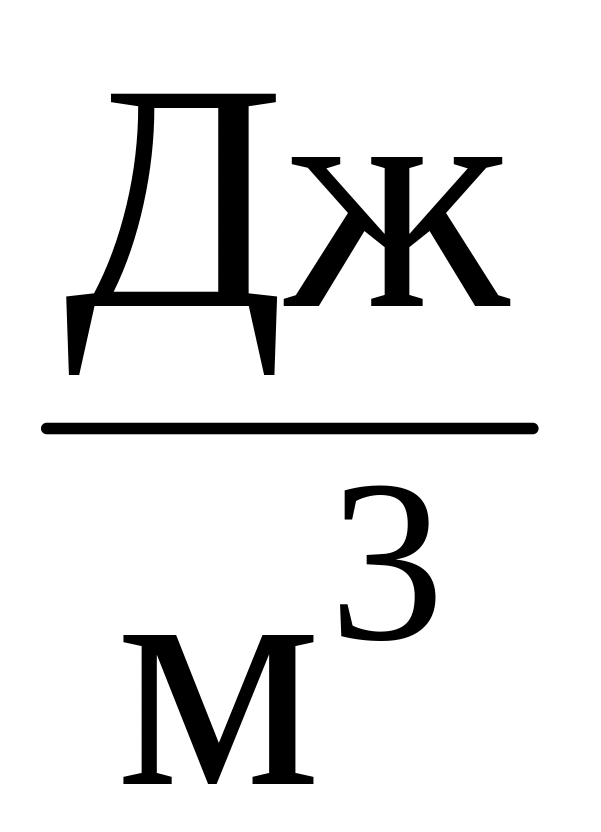

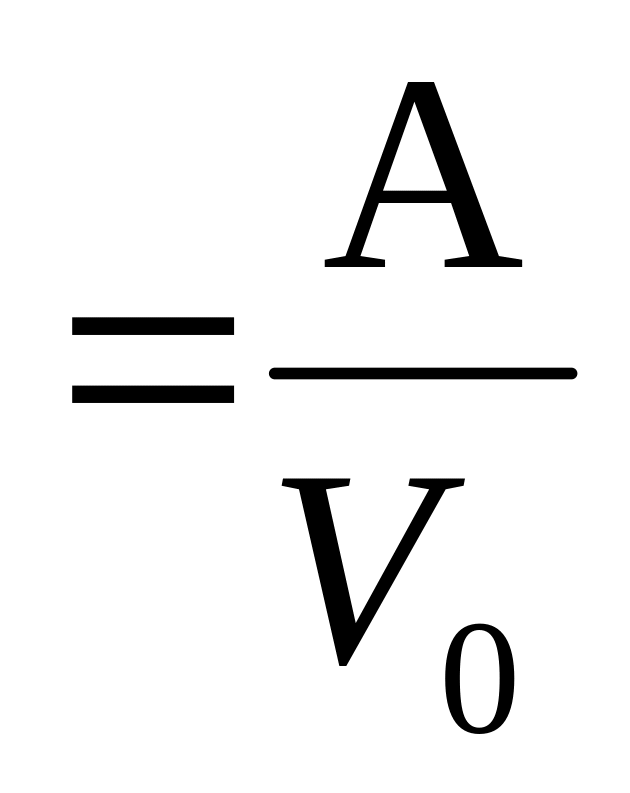

а_уд =7326380,7 .

Выводы по работе: В ходе работы определялась механические характеристики и показатели пластичности. Они близки к табличным значениям.

Отчет принял

……………………………..

Лабораторная работа № 3 отчет испытание материалов на сжатие

Цель работы: Сравнительное изучение свойств хрупких, однородных и неоднородных материалов при сжатии.

2. Определение пределов прочности материалов при сжатии.

Испытательная машина: УММ-20

Измерительные приборы: линейка

2. Сжатие цементного камня

Схема образца до опыта	Размеры	Вид образца после опыта
	Стороны образца a =70 мм b = 70 мм высота h = 70 мм Площадь сечения А0 = 4900∙10-6 м2

Разрушающая нагрузка Р_пч =32400 Н

Предел прочности 6,61 МПа

3. Сжатие дерева

а) вдоль волокон

Схема образца до опыта	Размеры	Вид образца после опыта
	Стороны образца a =30 мм b = 30 мм высота h = 30 мм Площадь сечения А0 = 900∙10-6 м2

Разрушающая нагрузка Р_пч =58400 Н

Предел прочности 64,89 МПа

б) поперек волокон

Схема образца до опыта	Размеры	Вид образца после опыта
	Стороны образца a =30 мм b = 30 мм высота h = 30 мм Площадь сечения А0 = 900∙10-6 м2

Разрушающая нагрузка Р_пч =2800 Н

Предел прочности 3,11 МПа

Выводы по работе: Изучили свойства хрупких однородных материалов при сжатии. Определили пределы прочности материалов при сжатии.

Отчет принял

……………………………..
