11.Сдвиговые регистры. Схема таблицы истинности. Графики
Регистры сдвига или сдвиговые регистры (англ. shift register) представляют собой, как уже отмечалось, последовательно соединенную цепочку триггеров. Основной режим их работы – это сдвиг разрядов кода, записанного в эти триггеры, То есть по тактовому сигналу содержимое каждого предыдущего триггера переписывается в следующий по порядку в цепочке триггер. Код, хранящийся в регистре, с каждым тактом сдвигается на один разряд в сторону старших разрядов или в сторону младших разрядов, что и дало название регистрам данного типа.
В связи с названием направления сдвига в сдвиговых регистрах часто возникает путаница. Сдвиг бывает двух видов: вправо (основной режим, который есть у всех сдвиговых регистров) и влево (этот режим есть только у некоторых, реверсивных сдвиговых регистров). Названия эти отражают внутреннюю структуру регистров сдвига (рис. 8.14) и перезапись сигналов последовательно по цепочке триггеров. При этом триггеры, вполне естественно, нумеруются слева направо, например, от 0 до 7 (или от 1 до для 8-разрядных регистров. В результате сдвиг информации регистром вправо представляет собой сдвиг в сторону разрядов, имеющих большие номера, а сдвиг информации регистром влево – это сдвиг в сторону разрядов, имеющих меньшие номера.
Однако, как известно, в любом двоичном числе слева расположены старшие разряды, а справа – старшие разряды. Поэтому сдвиг двоичного числа вправо будет сдвигом в сторону младших разрядов, а сдвиг влево – сдвигом в сторону старших разрядов. Это противоречие, не чей-то злой умысел, просто так исторически сложилось, и об этом надо помнить разработчику цифровой аппаратуры.

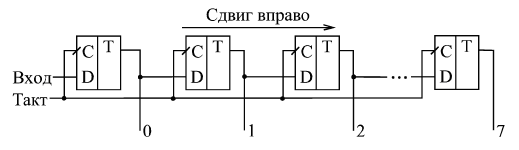

Рис. 8.14. Направление сдвига в сдвиговых регистрах
В стандартные серии цифровых микросхем входит несколько типов сдвиговых регистров, отличающихся возможными режимами работы, режимами записи, чтения и сдвига, а также типом выходных каскадов (2С или 3С). Большинство регистров сдвига имеет восемь разрядов. На рис. 8.15 представлены для примера четыре типа микросхем регистров сдвига.
Регистр ИР8 – наиболее простой из регистров сдвига. Он представляет собой 8-разрядную линию задержки, то есть имеет только один информационный вход, на который подается последовательная сдвигаемая информация (точнее, два входа, объединенных по функции 2И), и восемь параллельных выходов. Сдвиг в сторону выходов со старшими номерами осуществляется по переднему фронту тактового сигнала С. Имеется также вход сброса –R, по нулевому сигналу на котором все выходы регистра сбрасываются в нуль. Таблица истинности регистра ИР8 приведена в табл. 8.5.

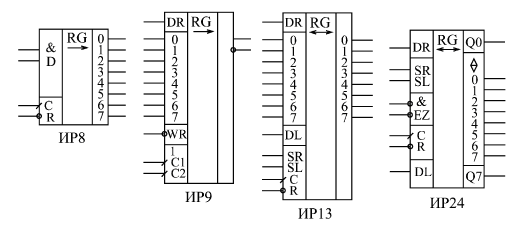

Рис. 8.15. Сдвиговые регистры
Таблица 8.5. Таблица истинности регистра сдвига ИР8
Входы |
Выходы |
||||||
-R |
C |
D1 |
D2 |
Q0 |
Q1 |
… |
Q7 |
0 |
X |
X |
X |
0 |
0 |
… |
0 |
1 |
0 |
X |
X |
Не меняются |
|||
1 |
1 |
Х |
Х |
Не меняются |
|||
1 |
01 |
1 |
1 |
1 |
Q0 |
… |
Q6 |
1 |
01 |
0 |
Х |
0 |
Q0 |
… |
Q6 |
1 |
01 |
Х |
0 |
0 |
Q0 |
… |
Q6 |
