Характеристики оборудования

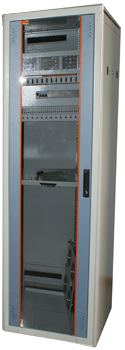

Шкаф телекоммуникационный напольный DG-Rack 26U 68
Характеристики и комплектация:
19" монтажный шкаф с передней, задней дверями и съемными боковыми стенками
Размеры по основанию (ШхГ) – 600х600, 600х800 мм
Высота –26U
Вес 75 кг.
Внутренняя высота 1151мм
Внешняя высота 1381 мм
Нагрузка – до 600 кг
Две пары вертикальных 19” направляющих, (d=108...480/680 мм с шагом 40мм)
Кабель-вводы: раздвижной в полу, щеточный на задней стенке
Покрытие – порошковая окраска с предварительным фосфатированием
Цвет корпуса – светло-серый RAL 7035, передняя дверь - серо-голубой металлик
Шкафы поставляются в собранном виде в гофрокартонном ящике с маркировкой
Файловый сервер IBM System x3850 X5, 2xXeon 6C E7540
Характеристики:
Процессор и набор основных микросхем
Тип процессора, ГГц E7540 - 2.00 ГГц
Количество процессоров (максимальное количество) - 2(4)
Видеоадаптер - Встроенный
Встроенный сетевой интерфейс - Встроенный двухпортовый Gigabit Ethernet (GbE)
Оперативная память
Тип оперативной памяти - DDR3
Объем оперативной памяти, Гб - 16(4 планки)
Максимальный объем оперативной памяти, Гб - 1024
Слоты для оперативной памяти - 96
Система хранения информации
Размер предустановленного диска, Гб - Нет
Максимальное количество дисков, форм фактор диска 8(SFF)(или 16 SSD)
Контроллер жестких дисков - SATA
RAID - 0/-1/-1E
Оптический привод - Нет
Характеристики Корпуса
Форм-фактор - 4U Rack
Блок питания, Вт - 1975
Максимальное количество блоков питания, шт - 2
Дополнительная информация
Порты ввода-вывода - Serial - 1; Graphics - 1; Network RJ-45 - 2; USB 2.0 - 8
Дополнительная информация: Сервер x3850 X5 предоставляет свободу выбора благодаря большой гибкости конфигураций, возможности наращивания памяти и создания разделов. Модульная конструкция помогает адаптировать систему к текущим потребностям и быстро реагировать на их изменения
Ш х Г х В - 442 мм х 701 мм х 133 мм
Вес, кг – 47
Интернет сервер HP ProLiant DL385 G7 6174 (573087-421)
Характеристики:
Процессор - AMD Opteron™, модель 6174 (12-ядерный, 2,2 ГГц, 12 МБ L3, 75 Вт)
Количество процессоров - 2
Стандартный объем памяти - 16 ГБ
Слоты для памяти - 24 слота DIMM
Тип памяти - 8 x 2ГБ DDR3 RDIMM
Слоты расширения - 6
Сетевой контроллер - 4 порта 1Гб/с NC382i
Блок питания(2) - 750Вт с горячей заменой и резервированием
Контроллер хранилища - Smart Array P410i/1ГБ SAS RAID с FBWC
ПО управления - HP Insight Control (включает полную лицензию)
Оптический привод - DVD-RW
Форм-фактор - Стойка (2U)
Гарантия – лет (детали/качество изготовления/обслуживание у заказчика) - 3/3/3
Коммутатор D-Link DGS-3100-24P
Характеристики:
Интерфейсы
24 порта 10/100/1000BASE-T
4 комбо-порта SFP
Консольный порт RS-232
Физическое стекирование
Порты стекирования HDMI - 2
Максимальное количество коммутаторов, объединенных в стек - 6
Полоса пропускания:
для линейной топологии: до 10 Гбит/с
для кольцевой топологии: до 20 Гбит/с
Производительность
Коммутационная матрица -68 Гбит/с
Скорость пересылки пакетов – 50.6 Mpps
Размер таблицы МАС-адресов - 8 К
Размер буфера - 768 Кбайт
Поддержка Jumbo-фреймов: 10,240 байт
Функции 2 уровня
Таблица MAC-адресов: 8K
Управление потоком
Управление потоком 802.3x
Предотвращение блокировок HOL
Поддержка Jumbo-фреймов до 10240 байт
IGMP snooping
IGMP v1/v2 Snooping
Поддержка до 256 групп
IGMP Snooping Fast Leave
MLD Snooping
MLD v1/v2 Snooping
Поддержка 128 групп
Spanning Tree
802 .1D STP
802.1w RSTP
802.1s MSTP
Фильтрация BPDU на основе порта/устройства
Loopback Detection
Агрегирование портов 802.3ad Link
Макс. 32 группы на устройство / 8 портов на группу
Зеркалирование портов
One-to-One
Many-to-One
VLAN
Группы VLAN:
256 статических групп VLAN
256 динамических групп VLAN
802.1Q Tagged VLAN
GVRP
ACL
Максимальное количество профилей: 15 профилей, 240 правил
ACL на основе
Приоритета 802.1р
VLAN ID
Ether type
МАС-адреса
IPv4-адреса
DSCP
Типа протокола
Номера TCP/UDP порта
ACL на основе времени (Time Based ACL)

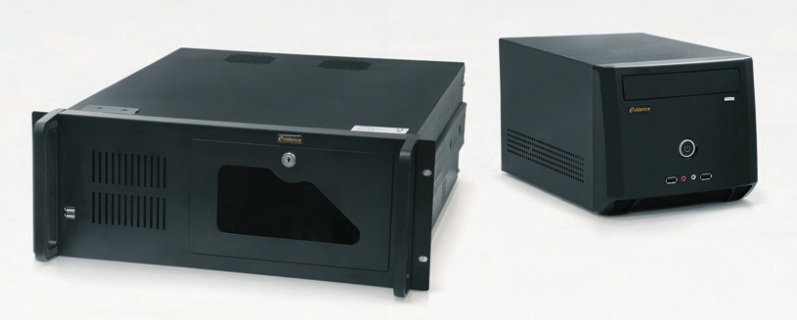

Видеосервер Delta – 240
Характеристики:
Запись 24 каналов видео с разрешением до 5 Мпикс
Просмотр 24 каналов видео: с разрешением 1 Мпикс при сжатии видео в кодеке H264/ с разрешением 5 Мпикс при сжатии видео в кодеке MJPEG
Форматы сжатия - M-JPEG, MPEG-4 и H.264
Встроенный жесткий диск - 1000 Гб
Установка до 6 жестких дисков SATA по 1000 Гб
Поддержка внешних дисковых массивов
Система самодиагностики
Удаленная конфигурация сервера по сети
Сетевой интерфейс - 1Gbit Ethernet
Возможность монтажа в стандартную стойку 19"
Форм-фактор – 4U
Управляющее ПО - eVidence Video Client
Программное обеспечение eVidence
Программный комплекс eVidence играет важную роль при организации централизованной IP-системы наблюдения. ПО предназначено для объединения в единую управляемую систему сетевых камер, видеорекордеров и дополнительного сетевого оборудования. Благодаря уникальной архитектуре программное обеспечение eVidence позволяет построить распределенную систему наблюдения, включающую в себя до нескольких тысяч IP-камер.
Программное обеспечение eVidence имеет серверную часть, предназначенную для запуска непосредственно на IP-рекордере, и клиентский модуль, который устанавливается на удалённом рабочем месте оператора системы. Богатые функциональные возможности, а также простой и интуитивно понятный графический интерфейс клиента обеспечивают максимальное удобство и комфорт при работе с системой наблюдения.
Удобный и интуитивно понятный графический интерфейс
Автоопределение подключенных к сети камер
Настройка режимов записи независимо для каждого канала
Управление PTZ-камерами
Удобная работа с архивом
Журнал событий
Поддержка графических планов объекта
Экспорт видеофрагментов
Регулировка видеосигнала
Автоматический контроль загрузки сети
Система самодиагностики Watchdog
eVidence поддерживает огромное количество IP-камер, в том числе Aviosys IR IP Kamera 9070
Видеокамера Aviosys IR IP Kamera 9070-IR PoE
Характеристики:
Общие:
1 Mpx матрица с высокой чувствительностью и практически мгновенной реакцией на изменения освещения (разрешение до 1280x720);
30 инфракрасных светодиода (дальность ~30 м)
Tri-Mode - трансляция видео в трех форматах одновременно (M-JPEG/2xMPEG-4);
ePTZ (Electronic Pan & Tilt & Digital Zoom) - цифровой зум и сдвиг видео за счет возможностей матрицы;
Встроенный WEB сервер и WEB интерфейс (не требуется ПК и дополнительное ПО);
Легкость установки - просто подключите видеокамеру к сети и присвойте ей IP адрес;
Соответствует стандарту IEEE802.3af PoE (Power Over Ethernet), что делает возможным подавать сигнал и питание по одному кабелю;
Интегрированная карта памяти (SD 2 Гб) для локального хранения видеоархива;
Встроенный датчик движения, 12-ть зон (99-ть уровней);
Возможность отсылать картинки/видео на FTP/E-Mail или сохранять на флэш карту в случае тревожного события и/или по расписанию (pre/post alarm буфер);
Отслеживается активность сетевого соединения и происходит автоматическое переключение записи на внутреннюю память в случае его потери (Connection Lost);
Защита паролем от несанкционированного доступа (три уровня - администратор/оператор/пользователь);
Поддерживается служба CNT (Cross Network Technology), позволяющая быстро находить веб камеры и видеосервера в Internet не зная их IP адресов (также есть возможность использования DDNS);
Спецификация камеры:
Image Pickup Device: 1/2.5" Progressive Scan CMOS;
Цифровая, глубина цвета - 24 бит;
Съемный M12 x 0.5 объектив (6 мм, F2.0, 60°);
Ручная фокусировка.
Формат изображения:
JPEG одиночные кадры, M-JPEG видео, 3 уровня сжатия;
MPEG-4 (AVI), CBR/VBR, 64 Кбит/с - 8 Мбит/с;
Поддерживаемые разрешения:
320x176, 352x192, 640x480, 1280x720;
Частота кадров: 1280x720/30fps;
Дополнительные возможности:
Возможность адаптация качества изображения и скорости отображения в зависимости от быстродействия канала связи;
Режимы просмотра: динамическое окно (w/Zoom)/полный экран;
Изменения уровней: Brightness, Contrast, Saturation, Sharpness, Backlight и White Balance;
Масштабирование, поворот и зеркальное отражение;
Возможность наложения текстовых меток (дата/время и заданных вручную) на изображения-видео.
Hardware:
Процессор ARM9 270 МГц (RISC, 32 бита) - TI DM355 DaVinci (ARM926EJ-S);
Сопроцессор компрессии MPEG-4/JPEG;
128 Мбайт оперативной памяти (DDR2);
32 Мбайт Flash памяти (NAND);
LAN: 10Base-T/100Base-TX Ethernet порт (RJ-45) для соединения с сетью;
Аналоговый видеовыход (BNC);
Интегрированная флэш карта на 2 Гбайта (SD/SDHC), с возможностью замены;
Кнопка (Reset);
Поддерживаемые протоколы: TCP/IP, ARP, HTTP, HTTPS, FTP, SMTP, SSL, Telnet, NTP, DHCP, DNS, RTSP, RTP, UPnP, DDNS, SMB/CIFS.
