5.Общие сведения о запоминающих устройствах.
Решение задач на ЭВМ связано с необходимостью хранения программы вычислений, исходных данных решаемых задач, различных констант, а также промежуточных и окончательных результатов решения. Хранение всей этой информации осуществляется в запоминающих устройствах вычислительной машины.
Запоминающее устройство (ЗУ) вычислительной машины – комплекс технических средств, предназначенных для записи, хранения и выдачи информации, представленной в виде цифровых кодов.
.Классификация запоминающих устройств.
По методу поиска информации ЗУ подразделяются на адресные и безадресные.
В адресных ЗУ поиск информации осуществляется по адресу ячейки памяти,
Безадресные ЗУ можно разделить на ассоциативные и магазинные (стековые).
По способу записи и считывания многоразрядных слов ЗУ делится на параллельные и последовательные.
В параллельных ЗУ n – разрядное слово записывается и считывается одновременно всеми своими разрядами. В связи с этим в устройстве должно содержаться n идентичных записывающих и считывающих элементов.
В последовательных ЗУ запись и считывание производится последовательно во времени – разряд за разрядом. Это увеличивает время обращения к ЗУ, однако объём оборудования уменьшается.
По способу хранения информации различают статические и динамические ЗУ.
В статических ЗУ хранимая информация фиксируется (неподвижна)
В динамических ЗУ информация находится в непрерывном движении
По характеру обращения к ячейкам памяти различают ЗУ с последовательным и произвольным обращением.
В ЗУ с последовательным обращением
В ЗУ с произвольным обращением
По характеру считывания информации ЗУ делятся на устройства со считыванием без разрушения и с разрушением информации..
По функциональному назначению общепринятой считается следующая классификация ЗУ: регистровые, сверхоперативные, оперативные, постоянные и полупостоянные, внешние, буферные запоминающие устройства.
. Характеристики запоминающих устройств.
Для сравнения запоминающих устройств различных типов рассматривают их следующие основные параметры:
информационная ёмкость;
быстродействие;
надёжность.
6 Назначение и состав зу-02.
Запоминающее устройство ЗУ-02 предназначено для приема, временного хранения и выдачи информации в виде двоичных чисел.

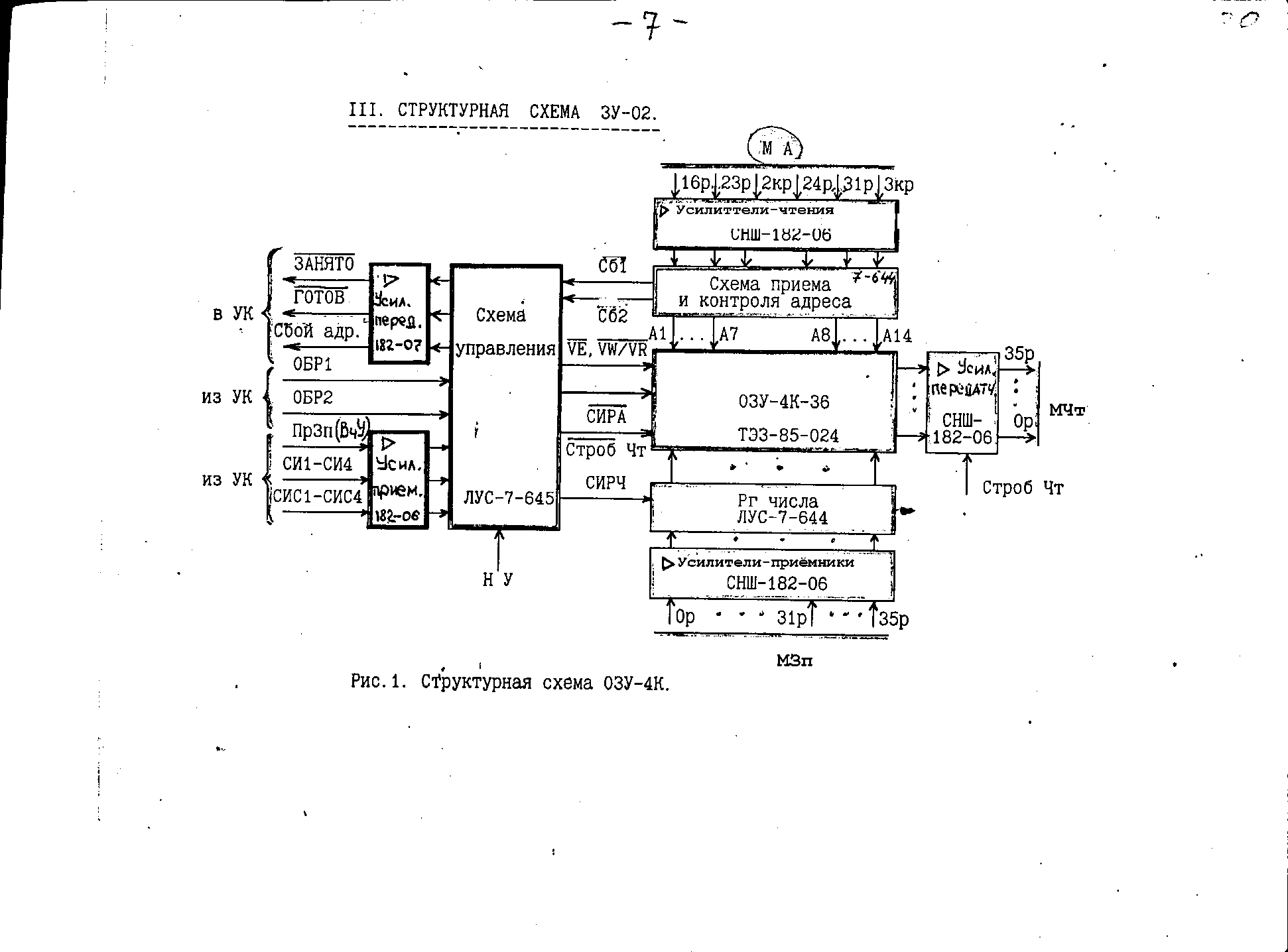

Основными элементами структурной схемы ЗУ –02 являются:
магистральные усилители (приёмники и передатчики) (ТЭЗ СНШ – 182-06 (3), СНШ – 182-07 (4));
схема управления (ТЭЗ ЛУС – 7-645);
схема приёма и контроля кода адреса (ТЭЗ ЛУС – 7-644);
регистр числа (ТЭЗ ЛУС – 7-644);
оперативная память (ТЭЗ 85-024 ИЛИ 766 (4));
согласователи уровня (ТЭЗ ЛНС – 38-006 (2));
блоки питания ВН – 163 (2).
Основные технические характеристики блока зу-02.
1. Емкость модуля оперативной памяти ОЗУ-4К-36 рассчитана на хранение 4096 36-ти разрядных слов.
2. Модуль ОЗУ-4К-36 может работать в следующих режимах :
- “ Чтение “ и “ Модифицированная запись “ .
3. Период работы модуля в режиме “ Чтение “ не менее 2 мкс, в режиме “ Модифицированная запись “ не менее 2 мкс + Т, где Т - время между выдачей абоненту числа и приемом числа от абонента по сигналу «Обращение-2».
4. Входными сигналами ЗУ-02 являются :
- шестнадцатиразрядный КОД АДРЕСА МА 16р ... МА 31р ;
- два контрольных разряда МА 2кр и МА 3кр - дополнение до нечетности каждого байта
- признак режима Записи (ПЗп) ;
- тридцатишестиразрядный код числа МЗп 0р ... МЗп 31р, Мзп 0кр ... Мзп 3кр ;
- синхроимпульсы СИ1-СИ4, СИС1-СИС4 ;
- сигнал обращения на чтение «Обращение-1»;
- сигнал обращения на запись «Обращение-2».
Все входные сигналы имеют положительную полярность, длительность от 300 до 600 нс и амплитуду не менее 2,6 В.
5. Выходными сигналами ЗУ-02 являются :
Занято
Готов
- Сбой
6. Масса блока
ЗУ-02 не более 25 кг.
