Глава 4. Малосигнальный анализ транзисторных схем
4.1. Представление усилительных каскадов в виде активных линейных четырехполюсников
В курсе теории цепей [15], где изучаются различные способы анализа процессов в электрических цепях, вводится понятие так называемых многополюсников — своеобразных "черных ящиков" с внешними выводами, описываемых набором характеристик, связывающих между собой токи и напряжения на зажимах многополюсника.
Такая модель оказывается очень эффективной для малосигнального анализа усилительных схем на транзисторах.
В
этом случае используются
т.н. активные
линейные проходные
четырехполюсники,
представляющие
собой
многополюсники с двумя
сторонами и имеющие по
два вывода с каждой стороны

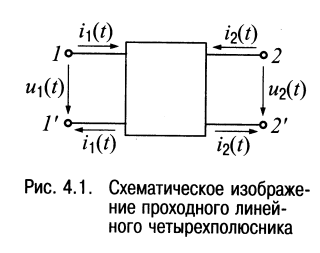

(рис. 4.1). Одна пара выводов
четырехполюсника (1—
)
считается входной,
другая
(2—
)
— выходной
(т.е.
четырехполюсник является
несимметричным).
Основные
уравнения проходных четырехполюсников
составляются
в терминах токов и напряжений внешних
по отношению
к четырехполюсникам цепей, подключенных
к выводам
1—
и 2—2'.
В
зависимости от решаемой задачи
положительные направления токов этих
ветвей могут выбираться
различным образом (рис. 4.2). Поскольку
речь идет о малосигнальном
анализе (анализ для переменных
составляющих
токов и напряжений) линейных цепей, то
будет
корректным перейти от рассмотрения
мгновенных значений
переменных токов и напряжений
к
их комплексным амплитудам
(рис. 4.2).
В связи с тем, что число независимых основных уравнений многополюсника равно числу его независимых сторон, зависимости между токами и напряжениями на выводах проходного четырехполюсника могут быть описаны с помощью системы из двух независимых основных уравнений. Вид этих уравнений зависит от того, какие две величины из четырех токов и напряжений рассматриваются в качестве независимых переменных, какие — в качестве зависимых. Учитывая, что число сочетаний из четырех токов и напряжений по два равно шести, приходим к заключению, что основные уравнения четырехполюсника могут быть записаны в шести различных формах.
Форма Y:
(4.1)
Форма Z:
(4.2)
Форма H:
(4.3)
Форма G:
(4.4)
Форма A;
(4.5)
Форма B:
(4.6)
При составлении основных уравнений проходного четырехполюсника в формах Y, Z, H, G положительные направления токов и напряжений принято выбирать в соответствии с рис. 4.2,а, при составлении основных уравнений в форме А — согласно рис. 4.2,6, а при составлении основных уравнений в форме В — в соответствии с рис. 4.2,в.
Комплексные
коэффициенты основных уравнений (4.1),
(4.2), (4.3), (4.4), (4.5), (4.6) называются
соответственно
Y-,Z-,H-,G-,
и
В-параметрами
четырехполюсника. Каждый
из этих параметров имеет физический
смысл какой-либо комплексной частотной
характеристики проходного четырехполюсника,
определяемой в режиме короткого
замыкания
или холостого хода. Например, параметр
имеет
физический смысл комплексной входной
проводимости
четырехполюсника со стороны выводов
1
—
1'
в
режиме короткого
замыкания на выводах 2
—
2', а параметр
физический
смысл величины, обратной
комплексному
коэффициенту передачи по напряжению
от входов
1
—
1
' к
входам 2 — 2'
при
холостом ходе на выводах 2
— 2'. Математически системы уравнений
(4.1), ... (4.6) являются
равносильными, поэтому коэффициенты
уравнений связаны
между собой элементарными алгебраическими
соотношениями
(табл. 4.1)
Табл. 4.1. Формулы связи между системами Y-, Z-, и H-, параметров четырехполюсника
-
Z
Y
H
Z
Y
H
