Лекция 13. Современные технологии и устройства видеоотображения информации.

1. ЖК-дисплеи.

Жидкокристаллический дисплей (ЖК-дисплей, ЖКД, англ. Liquid crystal display, LCD), также жидкокристаллический монитор (ЖК-монитор) - плоский дисплей на основе жидких кристаллов, а также монитор на основе такого дисплея.

LCD TFT (Thin film transistor — тонкоплёночный транзистор) — разновидность жидкокристаллического дисплея, в котором используется активная матрица, управляемая тонкоплёночными транзисторами. Усилитель для каждого субпикселя применяется для повышения быстродействия, контрастности и чёткости изображения дисплея.

Жидкокристаллические дисплеи были разработаны в 1963 году в исследовательском центре Дэвида Сарнова компании RCA (Принстон, штат Нью-Джерси).

Применение.

Дисплей на жидких кристаллах используется для отображения графической информации в компьютерных мониторах (также и в ноутбуках), телевизорах, телефонах, цифровых фотоаппаратах, электронных книгах, навигаторах, а также во многих других электронных устройствах.

Изображение в нём формируется с помощью отдельных элементов, как правило, через систему развёртки. Простые приборы с дисплеем (электронные часы, телефоны, плееры, термометры и пр.) могут иметь монохромный или 2—5-цветный дисплей. Многоцветное изображение формируется с помощью RGB-триад.

На 2008 год в большинстве настольных мониторов на основе TN- (и некоторых *VA) матриц, а также во всех дисплеях ноутбуков используются матрицы с 18-битным цветом (6 бит на каждый RGB-канал), 24-битность эмулируется мерцанием с дизерингом.

1.1. Важнейшие характеристики ЖК-дисплеев:

• Разрешение — горизонтальный и вертикальный размеры, выраженные в пикселях. В отличие от ЭЛТ-мониторов, ЖК имеют одно фиксированное разрешение, остальные достигаются интерполяцией.

• Размер точки (размер пикселя) — расстояние между центрами соседних пикселей. Непосредственно связан с физическим разрешением.

• Соотношение сторон экрана (пропорциональный формат) — отношение ширины к высоте (5:4, 4:3, 3:2 (15÷10), 8:5 (16÷10), 5:3 (15÷9), 16:9 и др.)

• Видимая диагональ — размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4:3 имеет большую площадь, чем с форматом 16:9 при одинаковой диагонали.

• Контрастность - отношение яркостей самой светлой и самой тёмной точек при заданной яркости подсветки. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведённая для них цифра контрастности (так называемая динамическая) не относится к статическому изображению.

• Яркость - количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр.

• Время отклика - минимальное время, необходимое пикселю для изменения своей яркости. Составляется из двух величин:

- время буферизации (input lag). Высокое значение мешает в динамичных играх; обычно умалчивается; измеряется сравнением с кинескопом в скоростной съёмке. Внастоящее время этот параметр лежит в пределах 20—50 мс; в отдельных ранних моделях достигало 200 мс.

- время переключения - именно этот параметр указывается в характеристиках монитора. Высокое значение ухудшает качество видео; методы измерения неоднозначны. Сейчас практически во всех мониторах заявленное время переключения составляет 2—6 мс.

• Угол обзора - угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению. Некоторые производители указывают в тех. параметрах своих мониторов углы обзора такие к примеру как: CR 5:1 — 176°/176°, CR 10:1 — 170°/160°. Аббревиатура CR (contrast ratio) обозначает уровень контрастности при указанных углах обзора относительно перпендикуляра к экрану. При углах обзора 170°/160° контрастность в центре экрана снижается до значения не ниже чем 10:1, при углах обзора 176°/176° не ниже чем до значения 5:1.

• Тип матрицы - технология, по которой изготовлен ЖК-дисплей.

1.2. Устройство ЖК дисплеев.

Конструктивно дисплей состоит из ЖК-матрицы (стеклянной пластины, между слоями которой и располагаются жидкие кристаллы), источников света для подсветки, контактного жгута и обрамления (корпуса), чаще пластикового, с металлической рамкой жёсткости.

Каждый пиксель ЖК-матрицы состоит из слоя молекул между двумя прозрачными электродами, и двух поляризационных фильтров, плоскости поляризации которых (как правило) перпендикулярны. В отсутствие жидких кристаллов свет, пропускаемый первым фильтром, практически полностью блокируется вторым.

Поверхность электродов, контактирующая с жидкими кристаллами, специально обработана для изначальной ориентации молекул в одном направлении. В TN-матрице эти направления взаимно перпендикулярны, поэтому молекулы в отсутствие напряжения выстраиваются в винтовую структуру. Эта структура преломляет свет таким образом, что до второго фильтра плоскость его поляризации поворачивается и через него свет проходит уже без потерь. Если не считать поглощения первым фильтром половины неполяризованного света, ячейку можно считать прозрачной.

Если же к электродам приложено напряжение, то молекулы стремятся выстроиться в направлении электрического поля, что искажает винтовую структуру. При этом силы упругости противодействуют этому, и при отключении напряжения молекулы возвращаются в исходное положение. При достаточной величине поля практически все молекулы становятся параллельны, что приводит к непрозрачности структуры. Варьируя напряжение, можно управлять степенью прозрачности.

Если постоянное напряжение приложено в течение долгого времени, жидкокристаллическая структура может деградировать из-за миграции ионов. Для решения этой проблемы применяется переменный ток или изменение полярности поля при каждой адресации ячейки (так как изменение прозрачности происходит при включении тока, вне зависимости от его полярности).

Во всей матрице можно управлять каждой из ячеек индивидуально, но при увеличении их количества это становится трудновыполнимо, так как растёт число требуемых электродов. Поэтому практически везде применяется адресация по строкам и столбцам.

Проходящий через ячейки свет может быть естественным — отражённым от подложки (в ЖК-дисплеях без подсветки). Но чаще применяют искусственный источник света, кроме независимости от внешнего освещения это также стабилизирует свойства полученного изображения.

Таким образом, полноценный монитор с ЖК-дисплеем состоит из высокоточной электроники, обрабатывающей входной видеосигнал, ЖК-матрицы, модуля подсветки, блока питания и корпуса с элементами управления. Именно совокупность этих составляющих определяет свойства монитора в целом, хотя некоторые характеристики важнее других.

Рис. 1. Устройство субпикселя цветного ЖК монитора с матрицей типа TN.

1.3. Основные технологии ЖК дисплеев.

Основные технологии при изготовлении ЖК дисплеев: TN+film, IPS (SFT) и MVA. Различаются эти технологии геометрией поверхностей, полимера, управляющей пластины и фронтального электрода. Большое значение имеют чистота и тип полимера со свойствами жидких кристаллов, применённый в конкретных разработках.

1.3.1. Технология TN+film (Twisted Nematic + film).

TN + film — самая простая технология. Часть film в названии технологии означает дополнительный слой, применяемый для увеличения угла обзора (ориентировочно - от 90° до 150°). В настоящее время приставку film часто опускают, называя такие матрицы просто TN. К сожалению, способа улучшения контрастности и углов обзора для панелей TN пока не нашли, причём время отклика у данного типа матриц является на настоящий момент одним из лучших, а вот уровень контрастности - нет.

Матрица TN + film работает следующим образом: если к субпикселям не прилагается напряжение, жидкие кристаллы (и поляризованный свет, который они пропускают) поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. И поскольку направление поляризации фильтра на второй пластине составляет как раз угол в 90° с направлением поляризации фильтра на первой пластине, свет проходит через него. Если красные, зеленые и синие субпиксели полностью освещены, на экране образуется белая точка.

К достоинствам технологии можно отнести самое маленькое время отклика среди современных матриц, а также невысокую себестоимость. Недостатки: худшая цветопередача, наименьшие углы обзора.

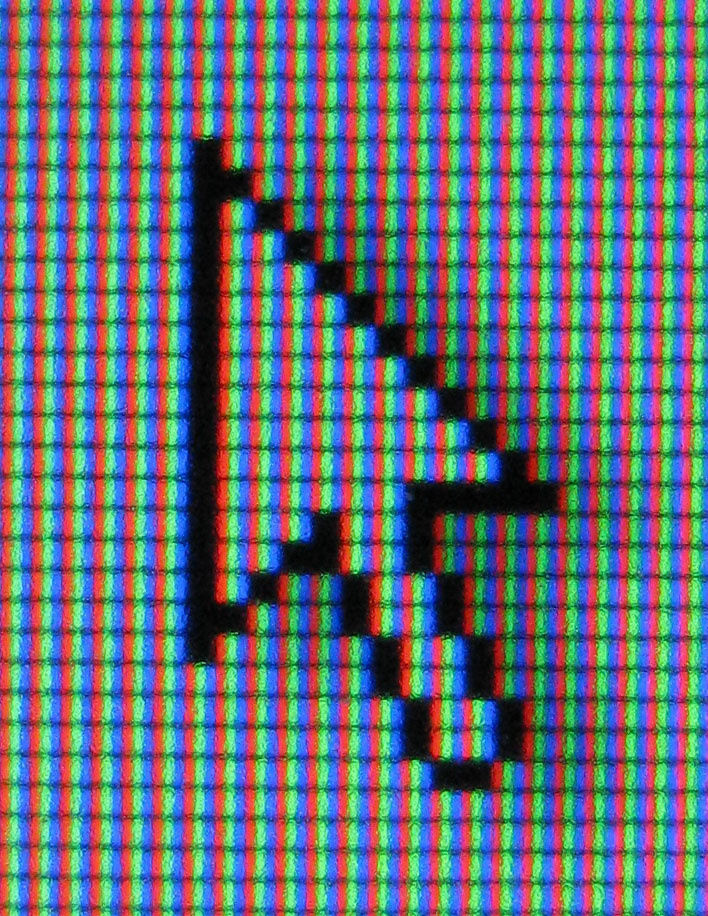

Рис. 2. Макрофотография TN+film матрицы монитора NEC LCD1770NX. На белом фоне - стандартный курсор Windows.

1.3.2. IPS или SFT (Super Fine TFT).

Технология In-Plane Switching (Super Fine TFT) была разработана компаниями Hitachi и NEC. Эти компании пользуются этими двумя разными названиями одной технологии: NEC technologies ltd. использует SFT, а Hitachi - IPS.

Технология предназначалась для избавления от недостатков TN + film. Хотя с помощью IPS и удалось добиться увеличения угла обзора до 178°, а также высокой контрастности и цветопередачи, время отклика осталось на низком уровне.

По состоянию на 2008 год, матрицы, изготовленные по технологии IPS (SFT) — единственные из ЖК-мониторов, всегда передающие полную глубину цвета RGB — 24 бита, по 8 бит на канал [1]. TN-матрицы имеют 6-бит на канал, как и часть MVA.

Если к матрице IPS не приложено напряжение, молекулы жидких кристаллов не поворачиваются. Второй фильтр всегда повернут перпендикулярно первому, и свет через него не проходит. Поэтому отображение чёрного цвета близко к идеалу. При выходе из строя транзистора «битый» пиксель для панели IPS будет не белым, как для матрицы TN, а чёрным.

При приложении напряжения молекулы жидких кристаллов поворачиваются перпендикулярно своему начальному положению и пропускают свет.

IPS в настоящее время вытеснено технологией Н-IPS, которая наследует все преимущества технологии IPS с одновременным уменьшением времени отклика и увеличением контрастности. Цветность лучших Н-IPS панелей не уступает обычным мониторам ЭЛТ. Н-IPS и более дешевая, активно используется в панелях размером от 20". LG.Philips, Dell, NEC, Samsung, Chimei остаются единственными производителями панелей по данной технологии [2].

AS-IPS (Advanced Super IPS — расширенная супер-IPS) - также была разработана корпорацией Hitachi в 2002 году. В основном улучшения касались уровня контрастности обычных панелей S-IPS, приблизив его к контрастности S-PVA панелей. AS-IPS также используется в качестве названия для мониторов корпорации NEC (например, NEC LCD20WGX2) созданных по технологии S-IPS, разработанной консорциумом LG.Philips.

H-IPS A-TW (Horizontal IPS with Advanced True Wide Polarizer) — разработана LG.Philips для корпорации NEC [3]. Представляет собой H-IPS панель с цветовым фильтром TW (True White — «настоящий белый») для придания белому цвету большей реалистичности и увеличения углов обзора без искажения изображения (исключается эффект свечения ЖК-панелей под углом — так называемый «глоу-эффект»). Этот тип панелей используется при создании профессиональных мониторов высокого качества [4].

AFFS (Advanced Fringe Field Switching, неофициальное название S-IPS Pro). Технология является дальнейшим улучшением IPS, разработана компанией BOE Hydis в 2003 году. Усиленная мощность электрического поля позволила добиться ещё больших углов обзора и яркости, а также уменьшить межпиксельное расстояние. Дисплеи на основе AFFS в основном применяются в планшетных ПК, на матрицах производства Hitachi Displays.

Табл. 1. Развитие технологии Super Fine TFT от NEC [5].

Название	Краткое обозначение	Год	Преимущество	Примечания
Super Fine TFT	SFT	1996	Широкие углы обзора, глубокий черный цвет	Большинство панелей также поддерживают реалистичную цветопередачу (8-бит на канал). При улучшении цветопередачи яркость стала немного ниже.
Advanced SFT	A-SFT	1998	Лучшее время отклика	Технология эволюционировала до A-SFT (Advanced SFT, Nec Technologies Ltd. в 1998), значительно уменьшив время отклика.
Super-Advanced SFT	SA-SFT	2002	Высокая прозрачность	SA-SFT, разработанная Nec Technologies Ltd. в 2002, позволила улучшить прозрачность в 1,4 раза по сравнению с A-SFT.
Ultra-Advanced SFT	UA-SFT	2004	Высокая прозрачность Цветопередача Высокая контрастность	Позволила достичь в 1,2 раза большей прозрачности по сравнению с SA-SFT, 70 % охвата цветового диапазона NTSC и увеличения контрастности.

Табл. 2. Развитие технологии IPS фирмой Hitachi [6].

Название	Краткое обозначение	Год	Преимущество	Прозрачность/ Контрастность	Примечания
Super TFT	IPS	1996	Широкие углы обзора	100/100 Базовый уровень	Большинство панелей также поддерживают реалистичную цветопередачу (8-бит на канал). Эти улучшения появились ценой более медленного времени отклика, изначально около 50 мс. IPS панели также были очень дороги.
Super-IPS	S-IPS	1998	Отсутствует цветовой сдвиг	100/137	IPS был вытеснен S-IPS (Super-IPS, Hitachi Ltd. в 1998), которая наследует все преимущества технологии IPS с одновременным уменьшением времени отклика
Advanced Super-IPS	AS-IPS	2002	Высокая прозрачность	130/250	AS-IPS, также разработанный Hitachi Ltd. в 2002, улучшая, главным образом, контрастность традиционных S-IPS панелей до уровня, при котором они стали вторыми после некоторых S-PVA.
IPS-Provectus	IPS-Pro	2004	Высокая контрастность	137/313	Технология панелей IPS Alpha с более широкой цветовой гаммой и контрастностью, сравнимой с контрастностью PVA и ASV дисплеев без углового свечения.
IPS alpha	IPS-Pro	2008	Высокая контрастность		Следующее поколение IPS-Pro.
IPS alpha next gen	IPS-Pro	2010	Высокая контрастность		Hitachi передает технологию Panasonic.

Табл. 3. Развитие технологии IPS фирмой LG.

Название	Краткое обозначение	Год	Примечания
Super-IPS	S-IPS	2001	LG Display остается одним из главных производителей панелей, основанных на технологии Hitachi Super-IPS.
Advanced Super-IPS	AS-IPS	2005	Улучшена контрастность с расширенной цветовой гаммой.
Horizontal IPS	H-IPS	2007	Достигнута еще большая контрастность и визуальная более однородная поверхность экрана. Также дополнительно появилась технология Advanced True Wide Polarizer на основе поляризационной плёнки NEC, для достижения более широких углов обзора, исключения засветки при взгляде под углом. Используется в профессиональной работе с графикой.
Enhanced IPS	E-IPS	2009	Имеет более широкую апертуру для увеличения светопроницаемости при полностью открытых пикселях, что позволяет использовать более дешевые в производстве лампы подсветки, с более низким энергопотреблением. Улучшен диагональный угол обзора, время отклика уменьшено до 5 мс.
Professional IPS	P-IPS	2010	Обеспечивает 1.07 млрд цветов (30-битная глубина цвета). Больше возможных ориентаций для субпикселя (1024 против 256) и лучшая глубина true colour цветопередачи.

1.3.3. MVA (Multi-domain Vertical Alignment).

Эта технология разработана компанией Fujitsu как компромисс между TN и IPS технологиями. Горизонтальные и вертикальные углы обзора для матриц MVA составляют 160° (на современных моделях мониторов до 176—178°), при этом благодаря использованию технологий ускорения (RTC) эти матрицы не сильно отстают от TN+Film по времени отклика, но значительно превышают характеристики последних по глубине цветов и точности их воспроизведения.

MVA стала наследницей технологии VA, представленной в 1996 году компанией Fujitsu. Жидкие кристаллы матрицы VA при выключенном напряжении выровнены перпендикулярно по отношению ко второму фильтру, то есть не пропускают свет. При приложении напряжения кристаллы поворачиваются на 90°, и на экране появляется светлая точка. Как и в IPS-матрицах, пиксели при отсутствии напряжения не пропускают свет, поэтому при выходе из строя видны как чёрные точки.

Достоинствами технологии MVA являются глубокий чёрный цвет (при перпендикулярном взгляде) и отсутствие как винтовой структуры кристаллов, так и двойного магнитного поля. Недостатки MVA в сравнении с S-IPS: пропадание деталей в тенях при перпендикулярном взгляде, зависимость цветового баланса изображения от угла зрения.

Аналогами MVA являются технологии:

• PVA (Patterned Vertical Alignment) от Samsung.

• Super PVA от Sony-Samsung (S-LCD).

• Super MVA от CMO.

1.3.4. PLS (Plane-to-Line Switching).

PLS-матрица была разработана компанией Samsung как альтернатива IPS и впервые продемонстрирована в декабре 2010 года. Предполагается, что эта матрица будет на 15 % дешевле, чем IPS [7].

Достоинства:

• плотность пикселей выше по сравнению с IPS (и аналогична с *VA/TN);

• высокая яркость и хорошая цветопередача;

• большие углы обзора;

• полное покрытие диапазона sRGB;

• низкое энергопотребление, сравнимое с TN.

Недостатки:

• время отклика (5—10 мс) сравнимо с S-IPS, лучше чем у MVA, но хуже чем у TN;

• более низкая контрастность (600:1), чем у всех остальных типов матриц;

• неравномерная подсветка.
