3. Лазерные принтеры

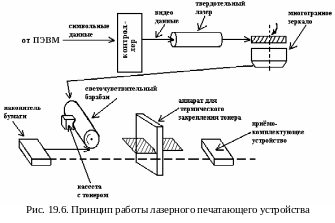

Принцип действия лазерных печатающих устройств схож с принципом действия электростатических копировальных устройств (рис. 19.6).

Ц ентральным элементом системы лазерного печатающего устройства является вращающийся барабан, покрытый чувствительным полупроводниковым слоем, заряженным в темноте, подобно конденсатору. При освещении конкретной точки на поверхности барабана, полупроводниковый слой становится проводящим в этой точке и в ней происходит разряд. Данные, от ПЭВМ преобразуются с помощью лазерно-оптической сканирующей системы в сигналы, моделирующие лазерный луч. При облучении точки поверхности барабана лазерным лучом переменной интенсивности остаточный разряд оказывается пропорциональным изменению интенсивности лазерного луча, и на поверхности барабана создаётся невидимое электростатическое изображение строки или страницы информации. Затем это изображение проявляется с помощью электростатически заряженной пылеобразной краски из пластмассовых частиц. Краска прилипает к поверхности барабана только там, где есть статический заряд (необлучённое пространство). Далее изображение при воздействии электростатического поля переносится на бумагу путём расплавления краски специальными лампами.

Управление печатающими устройствами в основном осуществляется с помощью команд и кодов, стандартизованных фирмами Epson и IBM. Наиболее распространённые команды для любых типов принтеров, а также символы, воспринимаемые принтером как коды, заимствованы из набора символов кода ASCII. Управляющие последовательности начинаются специальным символом ESC (значение в коде ASCII - 27).

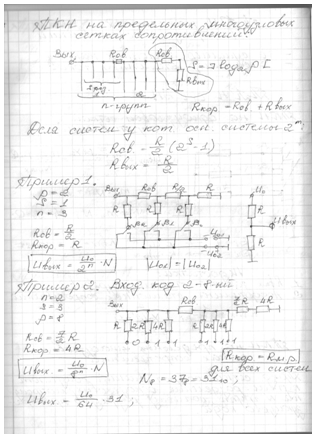

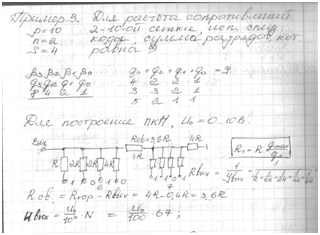

25. принципы построения ПКН на предельных многоступенчатых омических сетках. Примеры ПКН для двоичных кодов.

Характеристики – уменьшение количества номиналов используемых сопротивлений

- Rвых не зависит от числа разрядов

Предельные сетки сопротивлений получают путем разделения одноузловых матриц на N групп резисторов, по числу разрядов входного кода. При этом предполагается, что исходное число разрядов одноузловой матрицы равно бесконечности

Каждая группа состоит из S резисторов и представляет собой одноузловую резисторную матрицу. Эти матрицы связывают с помощью резисторов связи Rсв в многоузловую резисторную матрицу. Rсв подбирается таким образом, чтобы S-разрядные матрицы по используемым в них номиналам резисторов были идентичны. После выделения n s-разрядных матриц оставшаяся часть исходной одноузловой матрицы заменяется корректирующим сопротивлением

Rкорр = Rсв + Rвых

Для систем счисления основанием пропорциональным степеням 2

Rсв = (R0/2)*(2^s-1)

Rвых=R0/2

26. Прямой метод построения цап.

27) Сравнивающие устройства. Примеры применения в ацп.

В основе АЦП лежит сравнивающее устройство (компаратор). Все алгоритмы АЦП построены на использовании компараторов. Рассмотрим детальнее метод

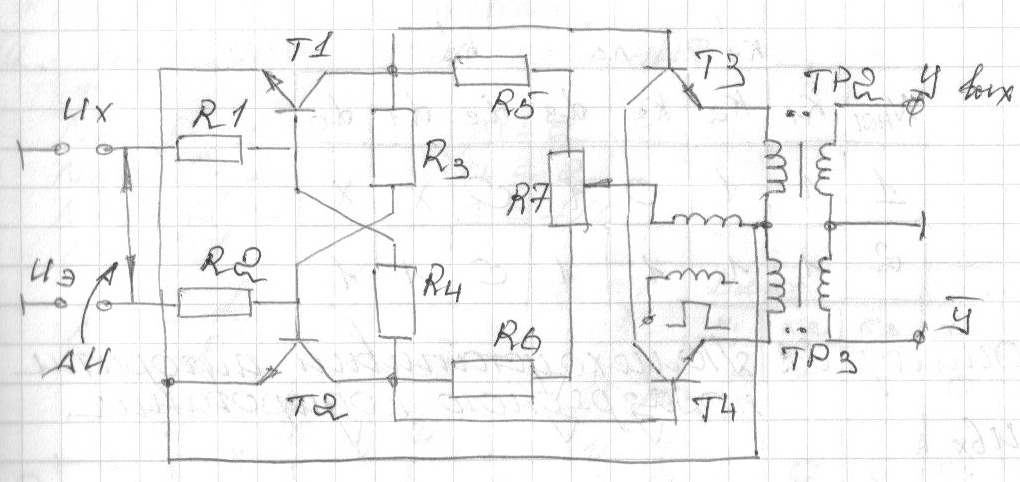

Схема регенеративного коммутатора на основе триггера

Вопрос №28 : Аналогово-цифровое преобразование. Классические алгоритмы преобразования.

Ответ:

Все ЦАП являются измерительными устройствами, а мобильный измерительный процесс предполагает сравнение входных величин с набором эталонных значений. Процесс сравнения называется алгоритмом ЦАП.

Алгоритмы:

1. Алгоритм поразрядного кодирования:

АПК на каждом уровне, начиная со старшего, определяет один разряд.

Данный алгоритм имеет малые аппаратные затраты и значительно большее быстродействие чем алгоритм последовательного счета.

2. Алгоритм считывания:

Характеризуется системой считывания. Алгоритм требует больших аппаратных затрат, взамен – высокая производительность (самый быстрый) Этот алгоритм позволяет в полной мере оценить правильность вычислений.

29. Помехоустойчивое кодирование

Кодирование – это установление соответствия между дискр. Значением или буквой алфавита и числом в выбранной системе счисления.

В большинстве случаев используется помехоустойчивое кодирование. В этом случае число разрядов росписуется так:

n=n1+n2, где n2 – дополнительное или избыточное число разрядов.

N=2.в.n – число комбинаций, N = Np + NзNp

Np – разрешенное кодирование символов или значений

Nз - запрещенное кодирование символов или значений

Помехоустойчивые коды подразделяются на непрерывные и блочные. Первые применяются для передачи информации, блочные для обработки информации. И те и другие классифицируются как разделимые и неразделимые.

В разделимых кодах четко фиксировано место информационных и контрольных разрядов. В неразделимых кодах – информационные контрольные разряды выделить нельзя.

30 Преобразователи линейных и угловых перемещений в код, использующие алгоритм считывания. Отраженные коды.

Структура таких преобразователей состоит из 2 основных узлов:

- кодовая маска

- узел считывания

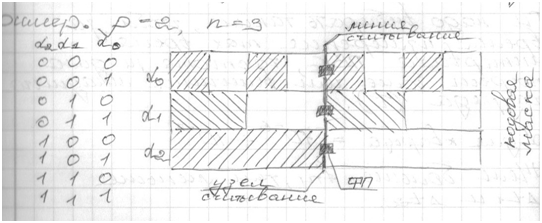

Кодовая маска – состоит из кодовых дорожек, число которых равно числу разрядов искомого числа. Условно на кодовых дорожках наносятся значения разрядов, вдоль всей преобразуемой величины.

Считывание осуществляется с помощью узла считывания.

ФП - фотоприемник

На практике такие преобразователи не проектируются, потому как получаются ошибки неоднозначного отсчета. Для устранения ошибок неоднозначного отсчета, которые возникают из-за линейной дифракции (заключается в том, что электромагнитная волна при встрече с объектами, соизмеримыми с длиной объекта, способна их огибать) используются специальные коды:

1. Отраженные коды (ОК, рефлексные, зеркальные)

2. Двоично-смещенные коды (ДСК)

Отраженные коды.

Особенности

1. Строятся в соответствии с отраженными системами счисления, у которых вес разряда не имеет постоянного значения.

2. В таких кодов два соседних числа ( в натуральном ряду чисел) отличаются между собой только в одном разряде и эти числа отличаются между собой не более чем на 1.

Пример

q=10 n=2 q=2 n=3

ПСС ОСС ПСС ОСС

01 01 000 000

02 02 001 001

03 03 010 011

... … 011 010

09 09 100 110

10 19 101 111

11 18 110 101

12 17 111 100

… …

19 10

20 20

Старшие разряды ПСС и ОСС всегда совпадают

В 1 нечетном полуцикле совпадают, а во втором четном – дополняются до q-1

Ошибка не превышает ∆ = L / 2ⁿ
