16. Графический дисплей. Классификация.

Основное назначение графического дисплея – это оперативный вывод информации в виде, удобном для пользователя.

Классификация:

1. По способам формирования изображений:

- векторный;

- растровый;

2. По технологии получения изображения:

- электронно-лучевые трубки (ЭЛТ/CRT – cathod ray tube);

- жидкокристаллические (ЖК/LDC – liquid crystal display);

- плазменные (PDP – plazma display panel);

- светодиодные (LED/OLED – Organic light-emitting doide).

3. По способам использования в больших системах:

- простейшие алфавитно-цифровые;

- индивидуальные дисплеи;

- устройства отображения коллективного пользования с большим экраном.

Основные характеристики:

1. Размер диагонали;

2. Разрешение;

3. Формат: 16:9, 4:3;

4. Частота регенерации;

5. Яркость;

6. Контрастность (отношение макс/мин);

7. Глубина цвета (бит/3 канала цвета);

8. Размер пикселей (мм);

9. Углы обзора (градусы);

Изображение формируется на экране с помощью точек-пикселей. Пиксели задаются в виде прямоугольной матрицы (m x n).

Формат экрана – выбор этого параметра в значительной мере субъективен и определяется в основном сферой использования.

Fps>=30.

17) Запись по worm технологии в оптических взу.

Эта технология предполагает тепловое воздействие лазерного луча на поверхность чувствительного слоя. Чувствительный слой должен обладать следующими характеристиками:

- должен иметь хорошее оптическое поглощение

- низкая теплопроводность (это позволит изменить расход энергии и время записи)

- должен обладать выраженной пороговой энергией записи

- сохраняемость чувствительного слоя в течение длительного времени (10-30 лет) для архивных целей.

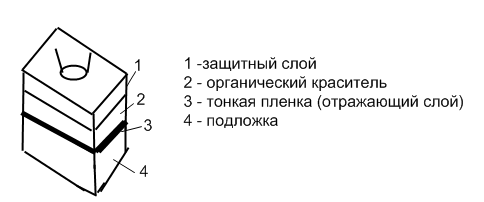

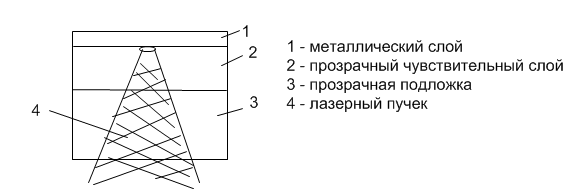

Основные типы записи cd-r

1) Термоперфорация – используется специальный материал, к примеру висмут. Основан на использовании органического красителя.

2) Везикулярная запись

3)Запись на текстурированную поверхность. В качестве чувствительного слоя – пленка германия.(Gr)

Вопрос № 18 : Система фокусировки в оптических накопителях.

Ответ:

1. С истема привода объектива

2. Объектив

3. Фильтр поляризации

4. Светоделитель

5. Дифракционная решетка

6. Калиматор (делает из расходящегося луча параллельный

7. Диодный лазер

8. Объектив состоящий из двух линз цилиндрической и сферической

9. Фотоприемник

19. Метод кодирования RLL

Запись с групповым кодированием (Run Limited Length - RLL) - метод, полностью исключающий запись на диск каких-либо синхронизационных бит. Синхронизация достигается за счет использования бит данных. Однако, такой подход требует совершенно иной схемы кодирования, т.к. простое исключение бит синхронизации приведет к записи последовательностей из одних нулей или единиц в которых не будет ни одной перемены полярности магнитного потока. Метод RLL происходит от методов, используемых для кодирования данных при цифровой записи на магнитную ленту. При этом, каждый байт данных разделяется на два полубайта, которые кодируются специальным 5-ти разрядным кодом, суть которого – добиться хотя бы одной перемены направления магнитного потока для каждой пары его разрядов. Что означает, необходимость наличия в любой комбинации 5-ти разрядных кодов не более двух стоящих рядом нулевых бит. Из 32 комбинаций 5 бит такому условию отвечают 16. Они и используются для кодирования по методу RLL. При считывании происходит обратный процесс. При применении метода кодирования RLL скорость передачи данных возрастает с 250 до 380 Кбит/с, а число перемен полярности магнитного потока до 3330 перемен/см. При этом длительность битового элемента снижается до 2.6 мкс. Поскольку, максимальный интервал времени до перемены магнитного потока известен (два последовательно расположенных нулевых бита), биты данных могут служить битами синхронизации, что делает метод кодирования RLL самосинхронизирующимся и самотактируемым. Интересным является тот факт, что метод MFM является частным случаем метода RLL. Для обозначения типа используемого RLL метода применяется аббревиатура вида: RLL2,7, RLL1,7, RLL2,8, RLL1,8, где первая цифра - минимальная, а вторая - максимальная длина последовательности бит - нулей, содержащихся между соседними единицами. Аббревиатура метода MFM в терминологии RLL записывается как RLL1,3.

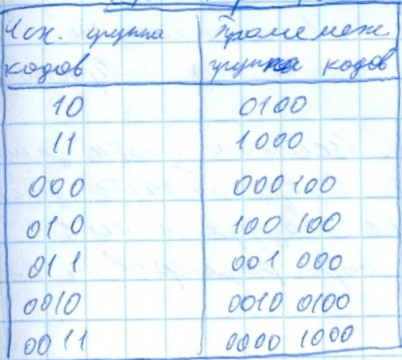

RLL 2.7 – магнитный отпечаток ограниченной длины. Сейчас самый распространенный способ записи. В отличии от групповых кодов, исходная последовательность разбиения «m» не постоянна. Разбиение исходящей последовательности «m» может соответствовать 2,3,4 бит. Промежуточная последовательность представляет собой удвоенное число бит (4,6,8)

Пример

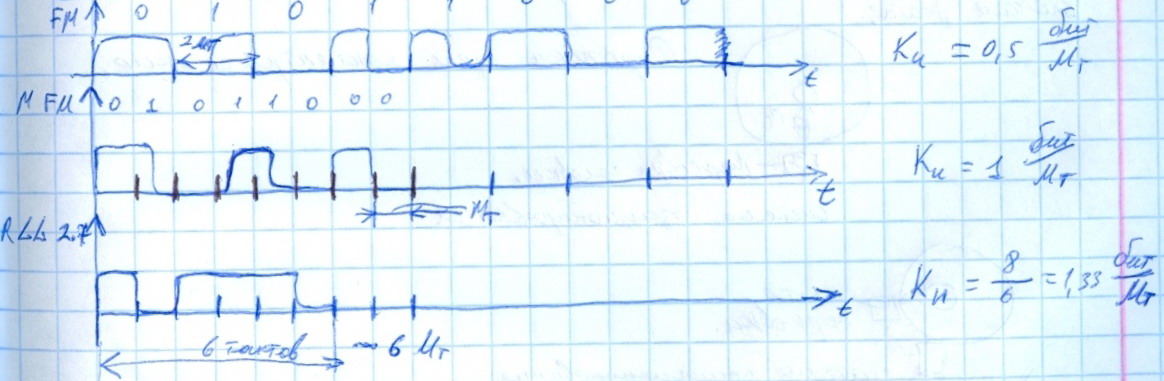

Закодируем букву Х – 010 11 000

RLL 2.7 – 100100 1000 000100

Мт – магнитный триггер

Чтение нулей выполняется по длительности временных промежутков между единицами. Поэтому верхний предел не превышает 7 нулей подряд.

20. Устройство лазерной печати.

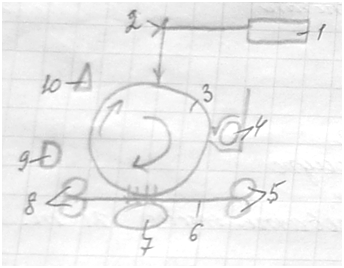

Схема печати:

1 – Лазер

2 – зеркало

3 – фоточувствительный барабан (фотобарабан)

4 – катридж

5 – ролики, подающие бумагу

6 – бумага

7 – устройство переноса тонера на бумагу

8 – ролики ( выполняют транспортную роль и нагреваются до температуры несколько сотен градусов – закрепляют тонер на бумаге)

9 – устройство снятия остатков тонера с поверхности барабана, и устройство снятия заряда с поверхности барабана.

10 – устройство нанесения заряда на поверхность барабана (коротрон)

Для того, чтобы луч входил в барабан используются зеркало - призму.

По тому, какой существует принцип засветки барабана все принтеры делятся на лазерные и светодиодные. В светодиодных линия печати формируется линейкой светодиодов.

300 dpi – 2500

600 dpi – 5000

Светодиодная линейка дешевле лазерной системы.

В качестве поверхности барабана используется селен. В темноте селен – хороший изолятор ( поверхностное сопротивление 1000 МОм и выше) когда засвечивается участок – становится проводником.

Устройство 10 наносит на поверхность барабана заряд. В тех точках, где попал лазерный пучок, засвечивается участок и снимается заряд. В процессе вращения барабана частички тонера переносятся в те участки, где потенциал понизился, в результате образуется электрическое поле.

С помощью устройства 7 тонер переносится на бумагу (поле должно быть исключительно однородным, иначе изображение будет размытым)

Далее частички тонера попадают в печку поскольку эти частички имеют не только цвет а и полимерные составляющие при нагревании тонер закрепляет цвет и полимеризуется. С помощью процесса полимеризации получаем печать. Тонер, который был не использован стекает с барабана, когда принтер включается не идет печать сразу потому как печка нагревается до t полимеризации.
