66. Структурная схема векторного графического дисплея.
67) Запись по cd-rom технологии в оптических взу.
Особенности:
+ возможность получения большого тиража
- одноразовая
Основные этапы изготовления диска-оригинала или мастер-диска
1) Подготовка мастер-диска или предварительная обработка. На полированную поверхность носителя наносится одгезионный слой и сверху фоторезистор. Сушка и проверка равномерности толщины с помощью интерференционных методов.
2) Экспозиция
В том месте, где лазер попал на поверхность фоторезистора изменяется коэффициент растворимости.
3) Травление или проявление записи. Контроль правильности геометрии pit.
4) Контроль записи (нанесения металлического слоя). Этот слой наносится методом напыления.
5) Изготовление никелевой копии (тиражирование)
На поверхность гальванопластическим методом наносится никелевая копия. После нанесения ее отделяют от мастер-диска. Никелевая копия – это негатив мастер-диска.
Вопрос №68 : Понятие информативности способов записи на магнитном носителе.
Ответ:
Для оценки записи кодов вводиться коэфициент информативности:
= , он показывает какое кол-во бит можно записать на один магнитный носитель.
Существуют различные способы записи на магнитные носители и каждый имеет свой кэфициент иформативности:
Способ с фазовой модуляцией -- = 0,5
Частотный способ записи -- = 0,5
NRZ -- = 1
NRZJ -- = 1
NRZi -- = 1
FM -- = 0,5
MFM -- = 1
PLL -- = 1,33
69. аналоговые генераторы векторов с использованием тригонометрических функций
ГСК – генератор синусоидальных колебаний
ФУ –фазосдвигающее устр-во

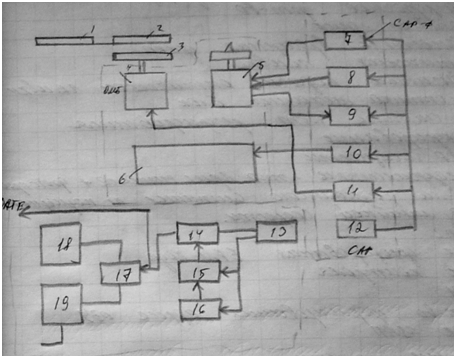

70. Структурная схема CD-ROM накопителя.
1 – двигатель системы загрузки
2 – загрузочное устройство
3 – компакт диск
4 – двигатель вращения диска
5 – оптическая головка
6 – двигатель подачи оптической головки
ОМБ – оптико – механический блок
САР – система автоматического регулирования
7 – фокусирование
8 – САР мощности
9 – предусилитель – усилитель сигнала + фотоприемника
10 – система радиального слежения и позиционирования
11 – САР линейной скорости
12 – ФАПЧ
13 – блок декодирования EFM – кода
14 – блок контроля
15 – ОЗУ
16 – устройство формирования адреса ОЗУ
17 – блок ЦАП
18 и 19 - звуковые каналы
15 и 16 предназначены для устранения эффекта детонации.
71. Продольный способ магнитной записи.
