51. Основные характеристики внешних запоминающих устройств.

Можно разделить на 3 группы:

1). Носители информации;

2). Электромеханический блок;

3). Блок устройства управления.

Память по способу доступа различают:

- с последовательным доступом;

- с прямым доступом.

По возможностям записи:

- с постоянной;

- с однократной;

- с многократной.

По плотности записи:

- продольная (бит/мм) (1000 бит/мм);

- поперечная.

По времени доступа:

t_{доступа} = t_поиска + t_{ожидания}

Функциональные основы магнитных дисков основаны на свойствах феромагнитных материалов. Намагничивается под воздействием внешнего поля и сохраняет остаточное намагничивание после прекращения действия поля. К таким материалам относят железо, кобальт, никель, гадолиний, соединения марганца. Главная особенность ферромагнетиков – доменное строение.

Домен – ассоциация атомов, имеющих одинаковое (параллельное) направление магнитных моментов. Состояние намагниченности материала принято оценивать с помощью B = μH.

52) Растровый графический дисплей.

Вопрос № 53 : Способы синхронизации чтения информации в ВЗУ. Схема ФАПЧ.

Ответ:

ФАПЧ – фазовая автоматическая подстройка частоты.

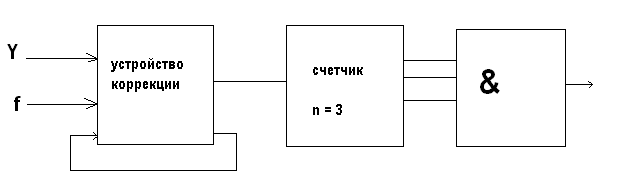

Структурная схема ФАПЧ: (дискретный способ)

Z – импульсы z-последовательности

=

Информация синхронизируется при использовании ФАПЧ.

Задача ФАПЧ заключается в том что мы должны так подстроить по фазе частоту fy под частоту fz таким образом чтобы импульс оказался посередине. Устройство коррекции таким образом корректирует коэффициент пересчета счетчика чтобы частота fz (ее фаза) подстраивалась так чтобы Y посередине периода.

54. Устройства струйной печати.

Осн. технологии – пузырьковая печать bubble-jet (HP&Cannon), MICRO PIEZO(Epson, c исп. пьеза кристаллом)

Изображение на носителе формируется из точек. В струйных принтерах используется матрица, печатающая жидкими красителями. Картриджи с красителями бывают со встроенной печатающей головкой — в основном такой подход используется компаниями Hewlett-Packard, Lexmark. Фирмы , в которых печатающая матрица является деталью принтера, а сменные картриджи содержат только краситель.

Требования к чернилам: быстро сохнуть, быть влажными на выходе из картриджа, оладать опред. Вязкостью, не бояться воды

Пьезоэлектрическая (micro Piezo) — над соплом расположен пьезокристалл с диафрагмой. Когда на пьезоэлемент подаётся электрический ток он изгибается и тянет за собой диафрагму — формируется капля, которая впоследствии выталкивается на бумагу. Технология позволяет изменять размер капли.

Термическая (BubbleJet). Принцип был разработан в конце 70-х годов. В сопле расположен микроскопический нагревательный элемент, который при прохождении электрического тока мгновенно нагревается до температуры около 500 °C, при нагревании в чернилах образуются газовые пузырьки, которые выталкивают капли жидкости из сопла на носитель.

55. Канальный EFM код в CD-ROM накопителях

EFM-кодирование – это кодирование с использованием избыточного кода 8/14 (Eight to Fourteen Modulation — EFM), в котором исходные байты кодируются 14-битными словами, повышающими помехозащищённость из-за введения избыточности, кроме того достигается аппаратная компрессия данных, хранящихся на компакт-диске. Между 14-битными словами вставляется по три связующих бита для соблюдения ограничений на количество смежных нулей и единиц, что облегчает синхронизацию и уменьшает постоянную составляющую сигнала (DSV), т.к. привод синхронизируется по фронтам перехода от пита к ленду и от ленда к питу. Если расстояние между двумя такими переходами будет излишне большим, то привод может потерять синхронизацию из-за неидеальной стабильности вращения диска.

Кодирование информации на CD-ROM по стандарту Philips

1. Формирование кадра 2*6*16 = 192 бита

2. Перевод в байты

192/8 = 24 байта (формируются кодом рида – соломона и дабавлется еще 8 байт)

Получается 32 байта и к этим добавляется еще 1 служебный (хранит время записи и др. атрибуты)

3. 32+1 = 33 байта

4. Байты расцепляются и биты разносятся по дорожке по определенному закону, что позволяет существенно повысить надежность хранения информации.

5. Каждый байт преобразуется в 14 – разрядные слова по коду 8-14 EFM

6. К 14 битам добавляются связующие 3 бита 14+3 =17 бит

7. Число бит в кадре 33*17 = 561 бит + 27 бит – код синхронизации = 588 бит

8. Частота следования кадров fкадр = 7,35 КГЦ

9. Частота следования сигнала fсигн = 4,32 МГЦ
