36. Метод знакогенерации в электронных уо. Точечный и штриховой функциональный способы.
37) Преобразователь код-сопротивление, выполненный по прямому методу.
Предполагается, что 2-ой код двоичный
Если β i = 0, то коммутационный элемент замкнут
Если β i = 1, то коммутационный элемент разомкнут
Вопрос № 38: Метод знакогенерации в электронных УО. Точечный и штриховой функциональные способы.
39. Двоично-десятичные ПКН на предельных многоступенчатых стеках сопротивлений.
Для 2-10 кода используется специальный код, для которого сумма весов всех разрядов равна тетраде
q3+q2+q1+q0 = 9 (Например 4 2 2 1; 5 2 1 1; 4 3 1 1)
Rкорр=Rсв + Rвых
Rкорр=R мл. разряда
Ri=R * qmax/qi
Пример
S= 10, n=2, U0 =10
N=73
Rкорр=4R
Rвых=1 / (1/R + 1/2R + 1/2R + 1/4R + 1/4R) = 0.4
Rсв=3.6R
Uвых=(U0/S.в.n) * N= 10/100 * 73 = 0.73 (В)
Особенности:
(+) Простая возможность формировать высокое напряжение на выходе.
(- ) Проблема выбора значения R. Влияет на точность статики и на динамику производительности.
(- ) Медленное переключение коммутирующих элементов.
40. Методы знакогенерации в электронных УО. Получение знаков на микрорастре.
Существует 2 метода формирования символов:
Функциональный и метод микрорастра
Функциональный метод – в этом случае знак, формируемый на экране, представляется в виде некоторой многозначной функции y=f(x). В этом случае функцию y=f(x) представляют в параметрической форме y=f1(t) и x=f2(t) где t – некоторый параметр (в общем случае), в нашем случае t – время.
Метод функциональных напряжений заключается в том, что генерируется одновременно система 3-х напряжений специальной формы. Под воздействием функции y=f1(t) и x=f2(t) формируется контур символа, а под воздействием z(t) - яркость контура символа.
Получим аналоговые функции
В зависимости от того, каким способом мы аппроксимируем функции.
Точечный функционал (ступенчатая аппроксимация)
Штриховой функционал (линейная аппроксимация)
Функциональный способ с криволинейными контурами (аппроксимация кривыми более высокого порядка)
Микрорастровый метод – не зависимо от вида отображаемого символа электронный печок обегает на экране одну и ту же фигуру называемую микрораст. Точка формируется на экране в такие моменты времени, когда ее координаты совпадают с контуром отображаемого символа.
Виды микрораста
Точечные
Штриховые
Микрораст использующий замкнутую фигуру (полиграмма)
Чем больше точек в микрорастре, тем точнее контур символа.
Используется в лучевых трубках
Метод полиграмм в настоящее время почти не используется но более точно отображает символ.

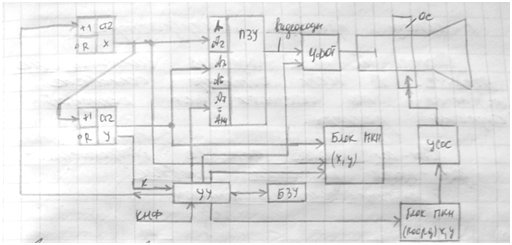

Структурная схема устройства отображения с использованием метода точечного микрораста
УСОС – устройство сопряжения с отклоняющей системой
БЗУ – буферное запоминающее устройство
ОС – откл. Система
УФОТ – устройство формирования отображ. Точки
СТ2х – адрес точки по горизонтали
СТ2у – адрес точки по вертикали
Число ячеек БЗУ = числу знакомест на экране в каждом знакоместе формируется микропространство. Будем считать, что коды адресов БЗУ и код положения символа на экране совпадают. Устройство управления заносит символы в БЗУ в виде кодов ASCII, после этого задает адрес первой ячейки. Коды положения этой ячейки проходят на блок ПКН коорд., и этот блок задает положение электронного пучка в 1-й ячейке из этой 1-й ячейки выбирает код символа из БЗУ.
K – конец прохода микрорастра.
