32) Электронные устройства отражения информации. Классификация.

Предназначены для оперативного вывода информации, в удобном для пользователя виде в процессе его взаимодействия с вычислительной системой.

Классификацию проводят по следующим критериям:

►по способу формирования изображения:

----растровая

----векторная

►по технической реализации:

----ЭЛТ (CRT – Cathode Ray Tube)

---ЖК(LCD, TFT)

---плазменные или газопламенные (PDP – Plasma Display Panel)

---светодиодные (LED and OLED)

---лазерные

►по способу использования в больших системах:

---простейшие

---индивидуальные

---устройство отображения с большим экраном (биржи, вокзалы)

Вопрос № 33 : Устройства струйной печати:

О твет: Существует две основные технологии:

Пузырьковая печать (Bubble Jet):

Требования к чернилам:

1. Чернила должны быть быстро сохнущими

2. В сегда должны быть влажными

3. Не должны разъедать бумагу

4. Иметь определенную вязкость

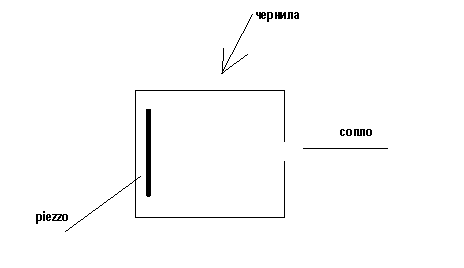

Micropiezo технология:

На piezzo подается переменное напряжение высокой частоты

и чем больше напряжение тем меньше размер капли.

А увеличивая амплитуду мы можем «выстреливать»

в любой момент.

34. Перпендикулярный способ магнитной записи.

ПЕРПЕНДИКУЛЯРНАЯ МАГНИТНАЯ ЗАПИСЬ

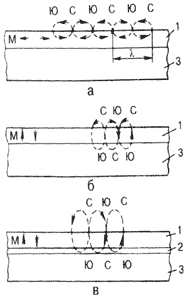

запись с преимущественно перпендикулярным направлением остаточной намагниченности носителя, при которой разноименные магнитные полюса намагниченных участков расположены на разных его сторонах (см. рис.1).

Регистрограмма неравномерности чувствительности, зафиксированная на бумажной ленте регистратора уровня

ПМЗ производится специальными магнитными головками, показанными на рис.2.

Рис.2. Магнитные головки для перпендикулярной записи: а - модифицированная стержневая головка (очень тонкий основной полюс расположен в немагнитном держателе, с обратной стороны носителя находятся широкий дополнительный полюс с обмоткой), б - W-образная стержневая головка без дополнительного полюса, в - W-образная стержневая головка с дополнительным полюсом без обмотки: 1 - носитель, 2 - основной полюс, 3 - обмотка, 4 - дополнительный полюс, 5 - немагнитный держатель, 6 - марганец-цинковый феррит

Конспект:

(+) Увеличение плотности записи

(- ) Более сложный состав магнитного слоя

(- ) Нужна спец головка

Сущ. 2 типа магнитных головок.

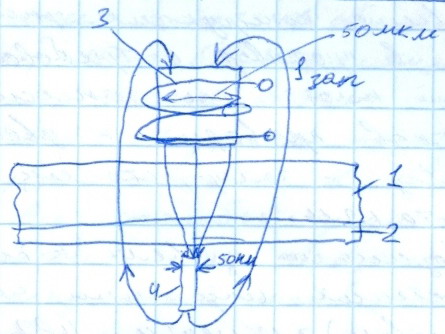

1. Двухсторонняя магнитная головка

1. Основа, на которую наноситься носитель.

2. Магнитный слой

3. Индуктор магнитной головки

4. Концентратор магнитной головки

(-) большие потери в полях рассеяния -> большие токи записи

(+) сам носитель изготавливается на тех же линиях, что и источник продольной записи.

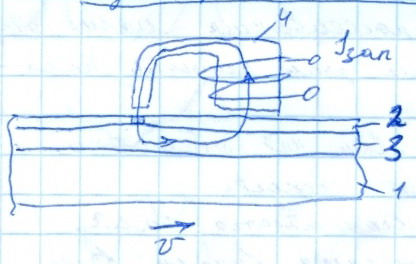

2. Односторонняя магнитная головка

1. Подложка

2. Магнитно-чувствительный слой (осущ. запись)

3. Магнитный слой (с магнитно-мягкого? материала) замыкающий слой

4. Головка

(-) Трехслойная

35. Термосублимационные устройства печати.

Эффект термосублимации: существуют определенные вещества, которые в процессе нагрева переходят из твердого в газообразное состояние минуя жидкую фазу, остывая в твердое. Для нагревания используются термоголовки. Чтобы получить точку с четкими краями на пути “облачка” чернил устанавливается диафрагма. Все оттенки точки (цветовые оттенки) получаются путем “честного” смешивания цветов печати.

Разрешение 300 dpi -> 600 dpi

Основное назначение термосублимационных принтеров – фотопечать

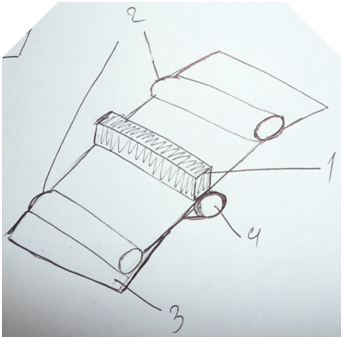

Схема печати.

1 – блок термоголовок (керамический блок на поверхности которого сформированы точечные нагреватели) нагрев 300-400 С

2 – картридж (состоит из 2-х роликов приемного и подающего, на которые накручена лавсановая лента, на которую нанесены красители C, M, Y, K).

3 – бумага, должна обладать соответствующей плотностью

4 – устройство подачи бумаги.

Предъявляются очень жесткие требования к механизму подачи бумаги.
