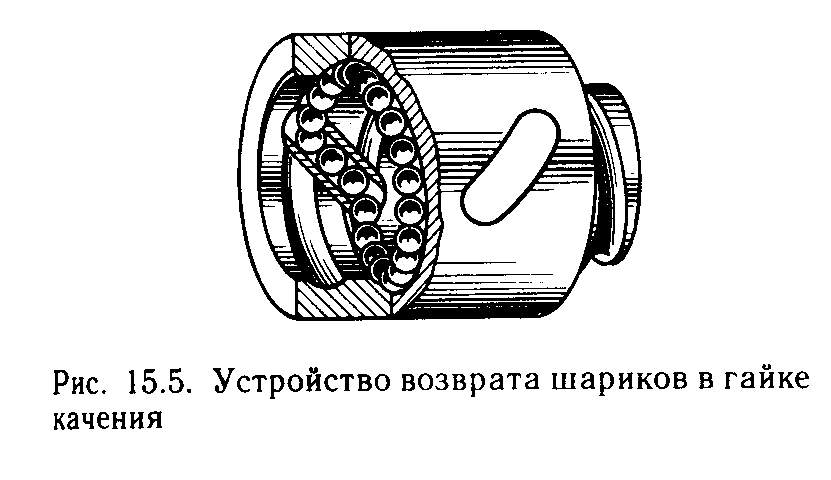

Передача винт-гайка.
Предназначена для преобразования вращательного движения в поступательное.
+: 1. Обеспечивает большой выигрыш в силе. 2. Возможность получения медленного движения. 3. Большая несущая способность при малых габаритах. 4. Возможность получения высокой точности перемещения. 5. Простота конструкции.
-: 1. Большие потери на трение. 2. Низкий КПД, следовательно невозможность применения при больших скоростях перемещения.
Область применения: 1. Поднятие грузов в домкратах. 2. Процесс обработки в станках. 3. Управление оперением самолета. 4. Точные делительные перемещения (микрометры, станки). Бывают: 1. Трения-скольжения и трения-качения.
Фрикционные передачи.
ФП – это передачи, в которых движение от ведущего тела к ведомому осуществляется за счет сил трения. Простейшая фрикционная передача – между параллельными валами состоит из двух роликов, прижимаемых друг к другу с заданной силой.
+: 1. Простота тел качения. 2. Равномерность вращения. 3. Возможность бесступенчатого регулирования.
-: 1. Большие нагрузки на валы и подшипники. 2. Необходимость специальным нажимных устройств. 3. Опасность повреждения при буксировании. 4. Невозможность получения в отличие от передач зацепления абсолютно-точных передаточных отношений.
Рис. 2
Рис. 3
Рис. 1
Рис. 4
